Caixa de engrenagens planetária
>

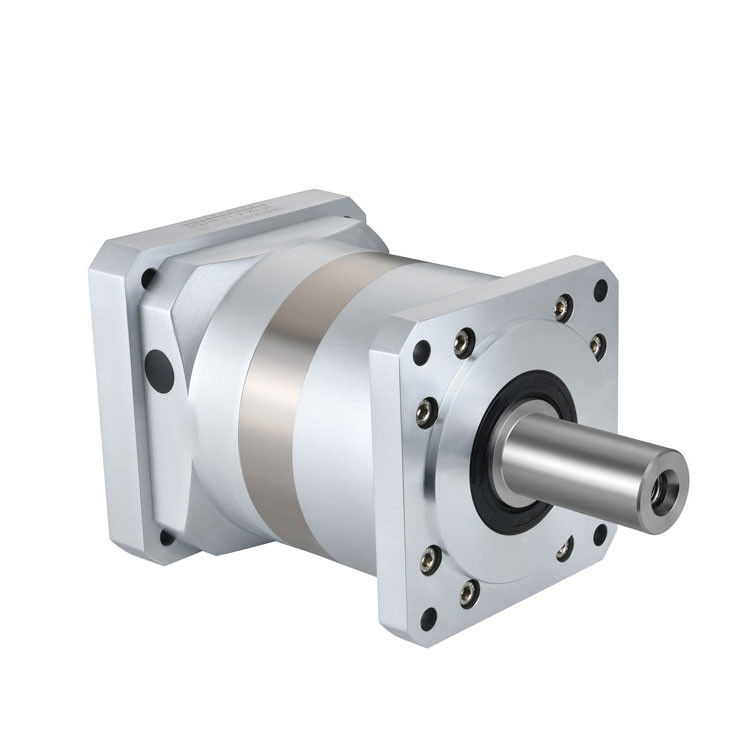

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp

Nome da marca: PRMCAS
Número do modelo: PLF160-L2-())-S2-P2
Quantidade mínima: ≥10pcs
Detalhes da embalagem: 1pcs por embalagem
Condições de pagamento: T/T baseado na conta da empresa
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE, ROHS, CCC
Relações de redução:
12, 16, 20, 25, 32, 40, 64, 70
Velocidade de entrada:
2000 rpm, máximo 3500 rpm
Torque de saída:
N.m. nominal 310-680N.m, Max. 2 vezes o valor nominal
Reacção:
< 12min de arco
Motores de correspondência:
Servomotor 1.5/2/2.3/2.5/3/3.5/4.5/5.5KW e passo Nema 42 & 52, tamanho do quadro 110/130/180mm
Duração média da vida:
>20000h
Destaques:
Baixo ruído, alto desempenho e fiabilidade, alta velocidade e binário, Rentabilidade
Personalização:
Apoio
Habilidade da fonte:
10000 pcs por mês
Destacar:

Caixa de engrenagens planetária 3500 rmp

,

Caixa de engrenagens planetária 2000 rpm

,

PLF160-L2

Descrição do produto

PRMCAS-Automatizar de uma maneira melhor.

Soluções de automação de controlo de movimento precisas e fiáveis



Mais de 15 anos de experiência no controlo de movimento industrial

PLF060-L1 2 estágios RATIO 12 a 70 engrenagem de alta qualidade engrenagem planetária para máquinas CNC e várias aplicações de automação industrial



1. Visão geral dos produtos

Kaifull PRMCAS Spur Gear Aplicações de caixa de engrenagens planetárias

As nossas máquinas de caixas de engrenagens planetárias são amplamente utilizadas nos campos industriais, especialmente adequadas para aplicações que exigem alta precisão, alta carga e alta confiabilidade, como máquinas-ferramentas CNC,Máquinas de escultura civil, equipamento médico, equipamento a laser, fabricação de automóveis, robótica, metalurgiaAntenas regulaveis automáticas de comunicação, medição científica de equipamento de calibração, indústria naval, etc.



Fabricação de máquinas:O redutor planetário pode ser usado para acionar vários componentes do rotor nas máquinas-ferramenta, como tornos, fresadoras, molas, etc.

Máquinas e aparelhos de embalagem:O redutor planetário pode ser utilizado para conduzir vários equipamentos de embalagem, tais como máquinas de vedação, máquinas de enchimento, máquinas de rotulagem,e máquinas de marcação para obter movimentos de embalagem eficientes e precisos.

Máquinas e aparelhos têxteis:O redutor lanetário pode ser utilizado para a transmissão de equipamentos de produção têxtil, tais como máquinas de tecelagem, máquinas de laminação,máquinas de impressão e tingimento para melhorar a eficiência da produção e a qualidade dos produtos.

Máquinas e aparelhos de impressão:O redutor planetário pode ser usado para a transmissão de equipamentos de impressão, como impressoras de plástico, impressoras planas, impressoras moles, etc., para alcançar processos de impressão precisos e rápidos.

No domínio da aviação:Redutor planetário pode ser usado como força de alta precisão, alto desempenho, alta confiabilidade, que são amplamente utilizados em aeronaves, mísseis, satélites, campos aeroespaciais.

Indústria automóvel:O redutor planetário pode ser utilizado na transmissão de caixas de velocidades, motores, redutores de eixo, transmissão de potência,embreagem e outros componentes da indústria automóvel para melhorar a potência e a economia de combustível dos automóveis.

O domínio da indústria petroquímica:O redutor planetário pode ser aplicado ao petróleo, à indústria química e a outros campos.

Equipamento médico:O redutor planetário pode ser usado para a transmissão de equipamentos médicos, como máquinas de raios-X, máquinas de TC e ressonância magnética nuclear, para garantir a estabilidade e precisão dos equipamentos médicos.

Máquinas e aparelhos para metalurgia:O redutor planetário pode ser utilizado para a transmissão de equipamentos de produção metalúrgica, como máquinas de laminação e máquinas de fundição, para melhorar a eficiência da produção e a qualidade do produto.

Vários robôs industriais:O redutor planetário pode ser utilizado para os órgãos de transmissão e execução de vários robôs industriais para melhorar a precisão e a eficiência de execução dos robôs.



Características e vantagens da caixa de velocidades planetária Kaifull PRMCAS



Redutor de engrenagens planetárias Kaifull PRMCAS Vantagens:

Ampla gama de taxas de redução.Há muitos grupos de transmissão de malha de engrenagem de redutor planetário.

Alta capacidade de carga.Isto ocorre porque o redutor tem muitos dentes em malha ao mesmo tempo, e a rigidez do material utilizado nas tiras dentárias é elevada.A capacidade de carga global do redutor planetário melhora efetivamente.

Alta precisão de transmissão.A precisão de malhagem entre as engrenagens é alta, que pode ser inferior a 1 arco-min. Em comparação com outros tipos de redutores, é um redutor de alta precisão.

Alta eficiência e movimentos estáveis.Uma vez que cada grupo de engrenagens no redutor de engrenagens apenas mordem a superfície de um único dente durante a desaceleração, os requisitos de tensão da superfície da engrenagem são maiores quando o torque é igual.O projecto do engrenagem deve ser utilizado em modos e espessuras grandes.Quanto maior for o molde de engrenagem, maior o valor de tolerância entre as engrenagens, maior o espaçamento entre as engrenagens.e o espaço lateral acumulado entre cada relação de desaceleração aumentaráA caixa de engrenagens planetária de precisão combina a estrutura uniforme de vários pontos, bem combinada e a estrutura de arco da engrenagem externa.O próprio projeto também pode alcançar um posicionamento de alta precisão.

Fácil de instalar.Há três componentes básicos do redutor planetário: estrutura simples, peças pequenas, instalação conveniente, eixo de entrada e saída coaxial,Assim, a estrutura é simples e a instalação é conveniente.

O redutor planetário de precisão é pequeno, leve.Entre os dispositivos tradicionais de desaceleração de engrenagens, vários grupos de engrenagens grandes e pequenas reduzem a velocidade através de transmissão tendenciosa.A relação de desaceleração é gerada pelo múltiplo das duas marchas, e a distância entre o tamanho das engrenagens é puxado aberto a uma certa distância. Portanto, a caixa de velocidades tem uma sala enorme.São necessárias mais de duas caixas de velocidades de desaceleração para ligarA resistência estrutural é relativamente enfraquecida, o comprimento da caixa de velocidades é mais longo, resultando num volume particularmente grande e num peso particularmente grande.A estrutura do redutor planetário pode ser ligada repetidamente de acordo com o número de parágrafos requeridos, ou múltiplas combinações podem ser completadas separadamente.

Alto binário e capacidades anti-impacto.A engrenagem tradicional é accionada pela compressão de algumas superfícies de contacto entre as duas engrenagens.Então é fácil causar atrito entre as marchas e as marchasO redutor planetário tem 6 maiores cargas uniformes de 360 graus na superfície de contato da engrenagem.fazendo com que a desaceleração do planeta tenha um impacto maior- cargas excessivas e danos ou rachaduras do objeto e dos rolamentos.

Regras de nomeação

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 0

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 1



2Principais especificações técnicas


Se você precisar de outras especificações de desempenho, entre em contato conosco a qualquer momento por sales@zionkaifull.com, ou ou whatsapp +8618682160096.



Motores combinados Servos motor: 750W, 1000W, 1,5KW
Motor passo a passo: Nema 42 & 52, tamanho do quadro 110mm & 130mm
Relatórios de redução



12:1

15:1 16:1 20:1 25:1 32:1 35:1 40:1 64:1 70:1
Reacção negativa (arcmin) < 12 minutos de arco
Velocidade nominal de entrada (rpm) 2000
Max. Velocidade de entrada (rpm) 3500
Torque de saída nominal (N.m) 680 NA 680 680 460 680 NA 460 310 NA
Max. Torque de saída (N.m) 1360 NA 1360 1360 920 1360 NA 920 620 NA
Inercia do rotor (Kgcm2) 6.31 NA 5.15 4.93 4.93 4.84 NA 4.84 4.84 NA
Força radical máxima (N.m) 2200
Força axial máxima (N.m) 2300
Duração média de vida (horas) >20000
Nível de ruído (dB) 65
Grau IP IP65
Lubrificação Gordura de longa duração
Eficiência 95%
Peso (kg) 24.8
Adaptador de eixo Disponível





Especificações técnicas de mais modelos das séries PLF060 a PLF120

    PLE060 PLE080 PLE090 PLE120 PLE160
Modelo Unidade PLF060 PLF080 PLF090 PLF120 PLF160 Relação Estágio
Torque de saída nominal N*m 16.5 60 60 148 310 3 1
27 86 86 222 605 4
27 94.5 94.5 235 420 5
19.5 64 64 158 (270) 7(8)
8.5 39.5 39.5 93 - 10
  96 96 250 680 12
  96 96 250 - 15 2
30 96 96 250 680 16
30 96 96 250 680 20
33 105.5 105.5 264 460 25
30 96 96 250 (680) 28(32)
33 105.5 105.5 364 - 35
30 96 96 250 460 40
33 105.5 105.5 364 (310) 50(64)
21.5 71.5 71.5 177 - 70
37.5 120 120 310 900 64 3
37.5 120 120 310 900 80
37.5 120 120 310 900 100
41.0 132.5 132.5 329 580 125
37.5 120 120 310 (580) 140 (((160)
41.0 132.5 132.5 329 - 175
37.5 120 120 310 580 200
41.0 132.5 132.5 329 (900) 250(256)
37.5 120 120 310 (580) 280 ((320)
41.0 132.5 132.5 329 (400) 350 ((512)
Torque de parada de emergência N*m 2 vezes o binário de saída nominal
Velocidade de entrada normal rmp 3000 3000 3000 2000 2000
Velocidade máxima de entrada rmp 6000 6000 6000 3500 3500
Força radial máxima N 170 1020 1020 2230 2200
Força axial máxima N 120 850 850 1550 2300
Eficiência % Solteiro[97%] Duplo[95%]
Período de vida médio h 20000
Peso Quilos 1.4 3.7 8.0 16 19   1
1.6 4.2 8.9 18 25   2
1.8 4.7 9.8 21 31   3



3Desenhos mecânicos (em mm)

Se você precisar dos desenhos mecânicos de um modelo ou quiser qualquer personalização, entre em contato conosco a qualquer momento por sales@zionkaifull.com, ou whatsapp +8618682160096.



PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 2



Nota:Se tiveres dificuldade na escolha do modelo,por favor, entre em contacto connosco eserá recomendado o redutor mais adequado.



Mais tipos de engrenagens de impulso Caixas de engrenagens planetárias disponíveis

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 3



4Sistema de gestão da qualidade de alto padrão

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 4

5Garantia e Serviços
  • O período de garantia é de 18 meses a 2 anos, dependendo dos produtos.
  • Apoio técnico ao cliente 24 horas por dia por e-mail, WhatsApp, TeamViewer, chamada de voz ou vídeo, etc.
  • Serviços de formação técnica a distância ou no local, etc.
  • Mais serviços conforme as necessidades do cliente.



6. História Conhecimento



As máquinas de caixas de engrenagens planetárias são amplamente utilizadas nos campos industriais, especialmente adequadas para aplicações que exigem alta precisão, alta carga e alta confiabilidade, como máquinas-ferramentas CNC,Máquinas de escultura civil, equipamento médico, equipamento a laser, fabricação de automóveis, robótica, metalurgiaAntenas regulaveis automáticas de comunicação, medição científica de equipamento de calibração, indústria naval, etc.



Princípios de funcionamento da caixa de engrenagens planetária/redutor de engrenagens

O redutor planetário é um agente de transmissão de potência que usa o conversor de velocidade das engrenagens para diminuir a rotação do motor até a velocidade necessária e obter um torque aumentado ao mesmo tempo.Em geral., a relação entre o número de rodas grandes e a engrenagem é a relação entre a roda pequena e a transmissão.

Em aplicações práticas, os redutores planetários são geralmente usados com fontes de energia, como servomotores e motores passo a passo, para obter controle preciso da posição, ajuste de velocidade e aumento de torque.Além disso,, devido às suas características de alta taxa de desaceleração e alta precisão, caixas de engrenagens planetárias também são amplamente utilizadas nos campos de robôs, máquinas-ferramentas CNC, máquinas de embalagem, máquinas têxteis.Nestes domínios, a transmissão eficiente e o controlo precisos do redutor planetário são de grande importância para melhorar a eficiência da produção e a qualidade do produto.



Caixa de velocidades planetária Kaifull PRMCASFunções:

Aumentar o peso da carga e alta precisão:A carga precisa ser movida e requer redução planetária de precisão quando necessário para posicionamento de precisão.tecnologia militarO aumento do binário do servomotor através da máquina de desaceleração planetária de precisão pode resolver eficazmente este problema.

Aumentar o binário de saída:Se o binário de saída for melhorado, se for adotado o método de aumento direto do binário de saída do servomotor, deve ser utilizado o servomotor caro e de alta potência.O servomotor também deve ter uma estrutura mais forteA corrente também precisa ser aumentada. Neste momento, um condutor maior deve ser usado.As especificações dos componentes electrónicos de potência e dos equipamentos mecânicos e eléctricos conexos devem igualmente aumentar., e o custo do sistema de controlo aumentará consideravelmente.

Aumentar a eficiência do equipamento:Teoricamente, a potência para aumentar o servomotor é também a maneira de torque de saída.Ele pode ser duplicado adicionando uma velocidade de servo motor para dobrar a densidade de potência do servo sistema As especificações do componente, isto é, não precisam de aumentar o custo adicional.

Aumentar a vida útil do dispositivo:O redutor de planetas de precisão também pode resolver efetivamente a atenuação das características de controle de baixa velocidade do motor.É causada uma certa atenuação, especialmente em termos de recuperação de sinal e controlo de corrente a baixas velocidades, é particularmente fácil de ver.

Bom preço.  on-line

Detalhes dos produtos

Para casa > produtos >
Caixa de engrenagens planetária
>
PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp

Nome da marca: PRMCAS
Número do modelo: PLF160-L2-())-S2-P2
Quantidade mínima: ≥10pcs
Detalhes da embalagem: 1pcs por embalagem
Condições de pagamento: T/T baseado na conta da empresa
Informações pormenorizadas
Lugar de origem:
China
Marca:
PRMCAS
Certificação:
CE, ROHS, CCC
Número do modelo:
PLF160-L2-())-S2-P2
Relações de redução:
12, 16, 20, 25, 32, 40, 64, 70
Velocidade de entrada:
2000 rpm, máximo 3500 rpm
Torque de saída:
N.m. nominal 310-680N.m, Max. 2 vezes o valor nominal
Reacção:
< 12min de arco
Motores de correspondência:
Servomotor 1.5/2/2.3/2.5/3/3.5/4.5/5.5KW e passo Nema 42 & 52, tamanho do quadro 110/130/180mm
Duração média da vida:
>20000h
Destaques:
Baixo ruído, alto desempenho e fiabilidade, alta velocidade e binário, Rentabilidade
Personalização:
Apoio
Quantidade de ordem mínima:
≥10pcs
Detalhes da embalagem:
1pcs por embalagem
Tempo de entrega:
7-14days para a personalização 3-4weeks da versão do standad
Termos de pagamento:
T/T baseado na conta da empresa
Habilidade da fonte:
10000 pcs por mês
Destacar:

Caixa de engrenagens planetária 3500 rmp

,

Caixa de engrenagens planetária 2000 rpm

,

PLF160-L2

Descrição do produto

PRMCAS-Automatizar de uma maneira melhor.

Soluções de automação de controlo de movimento precisas e fiáveis



Mais de 15 anos de experiência no controlo de movimento industrial

PLF060-L1 2 estágios RATIO 12 a 70 engrenagem de alta qualidade engrenagem planetária para máquinas CNC e várias aplicações de automação industrial



1. Visão geral dos produtos

Kaifull PRMCAS Spur Gear Aplicações de caixa de engrenagens planetárias

As nossas máquinas de caixas de engrenagens planetárias são amplamente utilizadas nos campos industriais, especialmente adequadas para aplicações que exigem alta precisão, alta carga e alta confiabilidade, como máquinas-ferramentas CNC,Máquinas de escultura civil, equipamento médico, equipamento a laser, fabricação de automóveis, robótica, metalurgiaAntenas regulaveis automáticas de comunicação, medição científica de equipamento de calibração, indústria naval, etc.



Fabricação de máquinas:O redutor planetário pode ser usado para acionar vários componentes do rotor nas máquinas-ferramenta, como tornos, fresadoras, molas, etc.

Máquinas e aparelhos de embalagem:O redutor planetário pode ser utilizado para conduzir vários equipamentos de embalagem, tais como máquinas de vedação, máquinas de enchimento, máquinas de rotulagem,e máquinas de marcação para obter movimentos de embalagem eficientes e precisos.

Máquinas e aparelhos têxteis:O redutor lanetário pode ser utilizado para a transmissão de equipamentos de produção têxtil, tais como máquinas de tecelagem, máquinas de laminação,máquinas de impressão e tingimento para melhorar a eficiência da produção e a qualidade dos produtos.

Máquinas e aparelhos de impressão:O redutor planetário pode ser usado para a transmissão de equipamentos de impressão, como impressoras de plástico, impressoras planas, impressoras moles, etc., para alcançar processos de impressão precisos e rápidos.

No domínio da aviação:Redutor planetário pode ser usado como força de alta precisão, alto desempenho, alta confiabilidade, que são amplamente utilizados em aeronaves, mísseis, satélites, campos aeroespaciais.

Indústria automóvel:O redutor planetário pode ser utilizado na transmissão de caixas de velocidades, motores, redutores de eixo, transmissão de potência,embreagem e outros componentes da indústria automóvel para melhorar a potência e a economia de combustível dos automóveis.

O domínio da indústria petroquímica:O redutor planetário pode ser aplicado ao petróleo, à indústria química e a outros campos.

Equipamento médico:O redutor planetário pode ser usado para a transmissão de equipamentos médicos, como máquinas de raios-X, máquinas de TC e ressonância magnética nuclear, para garantir a estabilidade e precisão dos equipamentos médicos.

Máquinas e aparelhos para metalurgia:O redutor planetário pode ser utilizado para a transmissão de equipamentos de produção metalúrgica, como máquinas de laminação e máquinas de fundição, para melhorar a eficiência da produção e a qualidade do produto.

Vários robôs industriais:O redutor planetário pode ser utilizado para os órgãos de transmissão e execução de vários robôs industriais para melhorar a precisão e a eficiência de execução dos robôs.



Características e vantagens da caixa de velocidades planetária Kaifull PRMCAS



Redutor de engrenagens planetárias Kaifull PRMCAS Vantagens:

Ampla gama de taxas de redução.Há muitos grupos de transmissão de malha de engrenagem de redutor planetário.

Alta capacidade de carga.Isto ocorre porque o redutor tem muitos dentes em malha ao mesmo tempo, e a rigidez do material utilizado nas tiras dentárias é elevada.A capacidade de carga global do redutor planetário melhora efetivamente.

Alta precisão de transmissão.A precisão de malhagem entre as engrenagens é alta, que pode ser inferior a 1 arco-min. Em comparação com outros tipos de redutores, é um redutor de alta precisão.

Alta eficiência e movimentos estáveis.Uma vez que cada grupo de engrenagens no redutor de engrenagens apenas mordem a superfície de um único dente durante a desaceleração, os requisitos de tensão da superfície da engrenagem são maiores quando o torque é igual.O projecto do engrenagem deve ser utilizado em modos e espessuras grandes.Quanto maior for o molde de engrenagem, maior o valor de tolerância entre as engrenagens, maior o espaçamento entre as engrenagens.e o espaço lateral acumulado entre cada relação de desaceleração aumentaráA caixa de engrenagens planetária de precisão combina a estrutura uniforme de vários pontos, bem combinada e a estrutura de arco da engrenagem externa.O próprio projeto também pode alcançar um posicionamento de alta precisão.

Fácil de instalar.Há três componentes básicos do redutor planetário: estrutura simples, peças pequenas, instalação conveniente, eixo de entrada e saída coaxial,Assim, a estrutura é simples e a instalação é conveniente.

O redutor planetário de precisão é pequeno, leve.Entre os dispositivos tradicionais de desaceleração de engrenagens, vários grupos de engrenagens grandes e pequenas reduzem a velocidade através de transmissão tendenciosa.A relação de desaceleração é gerada pelo múltiplo das duas marchas, e a distância entre o tamanho das engrenagens é puxado aberto a uma certa distância. Portanto, a caixa de velocidades tem uma sala enorme.São necessárias mais de duas caixas de velocidades de desaceleração para ligarA resistência estrutural é relativamente enfraquecida, o comprimento da caixa de velocidades é mais longo, resultando num volume particularmente grande e num peso particularmente grande.A estrutura do redutor planetário pode ser ligada repetidamente de acordo com o número de parágrafos requeridos, ou múltiplas combinações podem ser completadas separadamente.

Alto binário e capacidades anti-impacto.A engrenagem tradicional é accionada pela compressão de algumas superfícies de contacto entre as duas engrenagens.Então é fácil causar atrito entre as marchas e as marchasO redutor planetário tem 6 maiores cargas uniformes de 360 graus na superfície de contato da engrenagem.fazendo com que a desaceleração do planeta tenha um impacto maior- cargas excessivas e danos ou rachaduras do objeto e dos rolamentos.

Regras de nomeação

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 0

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 1



2Principais especificações técnicas


Se você precisar de outras especificações de desempenho, entre em contato conosco a qualquer momento por sales@zionkaifull.com, ou ou whatsapp +8618682160096.



Motores combinados Servos motor: 750W, 1000W, 1,5KW
Motor passo a passo: Nema 42 & 52, tamanho do quadro 110mm & 130mm
Relatórios de redução



12:1

15:1 16:1 20:1 25:1 32:1 35:1 40:1 64:1 70:1
Reacção negativa (arcmin) < 12 minutos de arco
Velocidade nominal de entrada (rpm) 2000
Max. Velocidade de entrada (rpm) 3500
Torque de saída nominal (N.m) 680 NA 680 680 460 680 NA 460 310 NA
Max. Torque de saída (N.m) 1360 NA 1360 1360 920 1360 NA 920 620 NA
Inercia do rotor (Kgcm2) 6.31 NA 5.15 4.93 4.93 4.84 NA 4.84 4.84 NA
Força radical máxima (N.m) 2200
Força axial máxima (N.m) 2300
Duração média de vida (horas) >20000
Nível de ruído (dB) 65
Grau IP IP65
Lubrificação Gordura de longa duração
Eficiência 95%
Peso (kg) 24.8
Adaptador de eixo Disponível





Especificações técnicas de mais modelos das séries PLF060 a PLF120

    PLE060 PLE080 PLE090 PLE120 PLE160
Modelo Unidade PLF060 PLF080 PLF090 PLF120 PLF160 Relação Estágio
Torque de saída nominal N*m 16.5 60 60 148 310 3 1
27 86 86 222 605 4
27 94.5 94.5 235 420 5
19.5 64 64 158 (270) 7(8)
8.5 39.5 39.5 93 - 10
  96 96 250 680 12
  96 96 250 - 15 2
30 96 96 250 680 16
30 96 96 250 680 20
33 105.5 105.5 264 460 25
30 96 96 250 (680) 28(32)
33 105.5 105.5 364 - 35
30 96 96 250 460 40
33 105.5 105.5 364 (310) 50(64)
21.5 71.5 71.5 177 - 70
37.5 120 120 310 900 64 3
37.5 120 120 310 900 80
37.5 120 120 310 900 100
41.0 132.5 132.5 329 580 125
37.5 120 120 310 (580) 140 (((160)
41.0 132.5 132.5 329 - 175
37.5 120 120 310 580 200
41.0 132.5 132.5 329 (900) 250(256)
37.5 120 120 310 (580) 280 ((320)
41.0 132.5 132.5 329 (400) 350 ((512)
Torque de parada de emergência N*m 2 vezes o binário de saída nominal
Velocidade de entrada normal rmp 3000 3000 3000 2000 2000
Velocidade máxima de entrada rmp 6000 6000 6000 3500 3500
Força radial máxima N 170 1020 1020 2230 2200
Força axial máxima N 120 850 850 1550 2300
Eficiência % Solteiro[97%] Duplo[95%]
Período de vida médio h 20000
Peso Quilos 1.4 3.7 8.0 16 19   1
1.6 4.2 8.9 18 25   2
1.8 4.7 9.8 21 31   3



3Desenhos mecânicos (em mm)

Se você precisar dos desenhos mecânicos de um modelo ou quiser qualquer personalização, entre em contato conosco a qualquer momento por sales@zionkaifull.com, ou whatsapp +8618682160096.

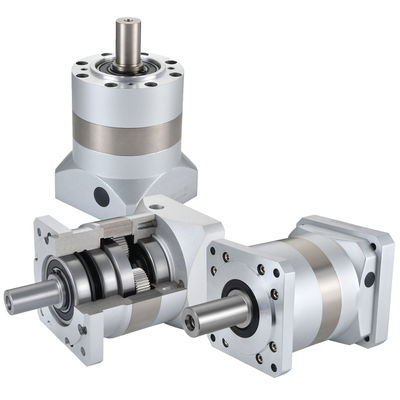

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 2



Nota:Se tiveres dificuldade na escolha do modelo,por favor, entre em contacto connosco eserá recomendado o redutor mais adequado.



Mais tipos de engrenagens de impulso Caixas de engrenagens planetárias disponíveis

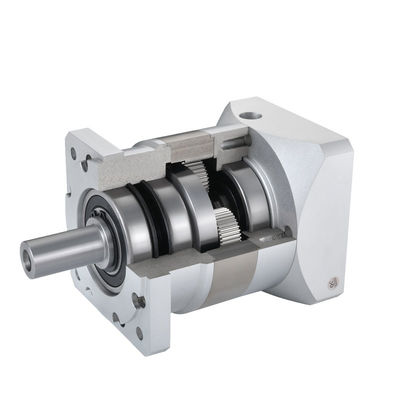

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 3



4Sistema de gestão da qualidade de alto padrão

PLF160-L2 RATIO 12 A 70 Spur Caixa de engrenagens planetária Alto binário 2000rpm 3500rmp 4

5Garantia e Serviços
  • O período de garantia é de 18 meses a 2 anos, dependendo dos produtos.
  • Apoio técnico ao cliente 24 horas por dia por e-mail, WhatsApp, TeamViewer, chamada de voz ou vídeo, etc.
  • Serviços de formação técnica a distância ou no local, etc.
  • Mais serviços conforme as necessidades do cliente.



6. História Conhecimento



As máquinas de caixas de engrenagens planetárias são amplamente utilizadas nos campos industriais, especialmente adequadas para aplicações que exigem alta precisão, alta carga e alta confiabilidade, como máquinas-ferramentas CNC,Máquinas de escultura civil, equipamento médico, equipamento a laser, fabricação de automóveis, robótica, metalurgiaAntenas regulaveis automáticas de comunicação, medição científica de equipamento de calibração, indústria naval, etc.



Princípios de funcionamento da caixa de engrenagens planetária/redutor de engrenagens

O redutor planetário é um agente de transmissão de potência que usa o conversor de velocidade das engrenagens para diminuir a rotação do motor até a velocidade necessária e obter um torque aumentado ao mesmo tempo.Em geral., a relação entre o número de rodas grandes e a engrenagem é a relação entre a roda pequena e a transmissão.

Em aplicações práticas, os redutores planetários são geralmente usados com fontes de energia, como servomotores e motores passo a passo, para obter controle preciso da posição, ajuste de velocidade e aumento de torque.Além disso,, devido às suas características de alta taxa de desaceleração e alta precisão, caixas de engrenagens planetárias também são amplamente utilizadas nos campos de robôs, máquinas-ferramentas CNC, máquinas de embalagem, máquinas têxteis.Nestes domínios, a transmissão eficiente e o controlo precisos do redutor planetário são de grande importância para melhorar a eficiência da produção e a qualidade do produto.



Caixa de velocidades planetária Kaifull PRMCASFunções:

Aumentar o peso da carga e alta precisão:A carga precisa ser movida e requer redução planetária de precisão quando necessário para posicionamento de precisão.tecnologia militarO aumento do binário do servomotor através da máquina de desaceleração planetária de precisão pode resolver eficazmente este problema.

Aumentar o binário de saída:Se o binário de saída for melhorado, se for adotado o método de aumento direto do binário de saída do servomotor, deve ser utilizado o servomotor caro e de alta potência.O servomotor também deve ter uma estrutura mais forteA corrente também precisa ser aumentada. Neste momento, um condutor maior deve ser usado.As especificações dos componentes electrónicos de potência e dos equipamentos mecânicos e eléctricos conexos devem igualmente aumentar., e o custo do sistema de controlo aumentará consideravelmente.

Aumentar a eficiência do equipamento:Teoricamente, a potência para aumentar o servomotor é também a maneira de torque de saída.Ele pode ser duplicado adicionando uma velocidade de servo motor para dobrar a densidade de potência do servo sistema As especificações do componente, isto é, não precisam de aumentar o custo adicional.

Aumentar a vida útil do dispositivo:O redutor de planetas de precisão também pode resolver efetivamente a atenuação das características de controle de baixa velocidade do motor.É causada uma certa atenuação, especialmente em termos de recuperação de sinal e controlo de corrente a baixas velocidades, é particularmente fácil de ver.
