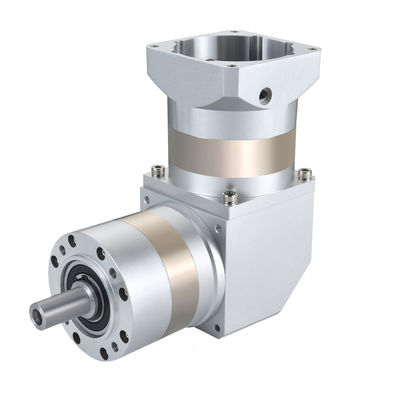

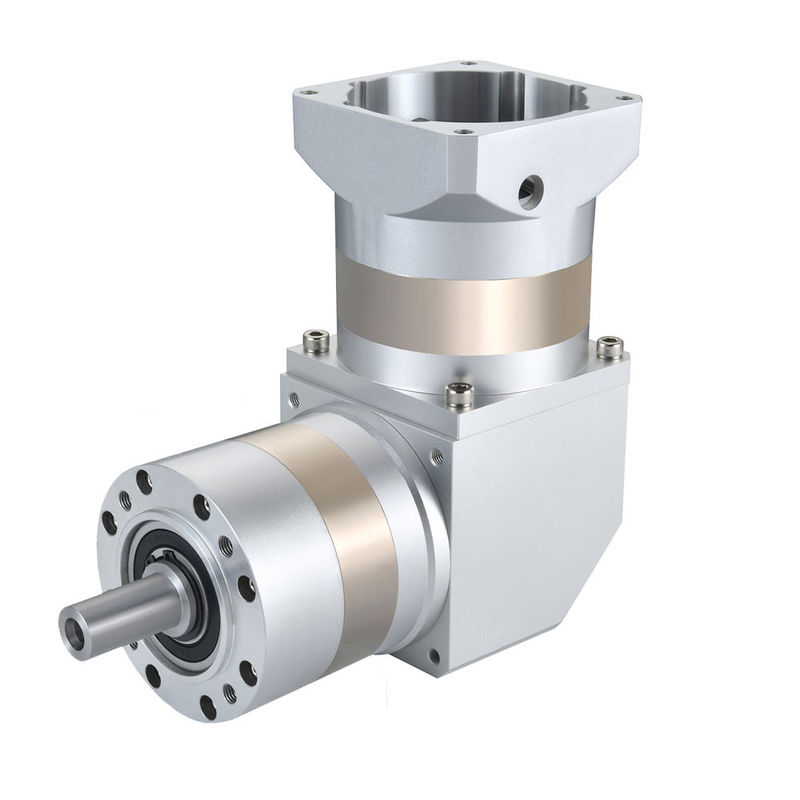

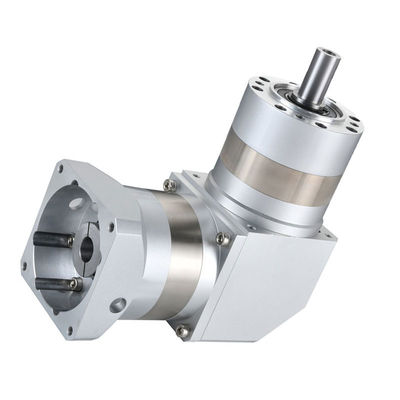

ZPLE120-L2 2 estágios RATIO 12 a 70 engrenagem de espelho de ângulo reto caixa de engrenagens planetária para máquinas CNC e várias aplicações de automação industrial

Alta precisãoZPLE120-L2-(12, 15, 16, 20, 25, 28, 35, 40, 50, 70)-S2-P2As caixas de engrenagens planetárias da série são amplamente utilizadas em áreas de automação industrial, tais como:

• Máquinas CNC, incluindo as de corte, gravura, moagem, etc., de materiais como madeira, metais, pedras, vidro, etc.
• Máquinas a laser, como cortar, marcar, soldar, etc.
• Máquinas de plasma, máquinas têxteis, máquinas de impressão, máquinas de transformação de alimentos e máquinas médicas, máquinas de embalagem, etc.
• Automatização de fábricas, logística, robótica, etc.
• Equipamentos médicos e biológicos, laboratórios de ensaio, etc.
• Outros segmentos industriais, tais como empilhamento, sistema de automação SPM, indústria aeroespacial, militar, etc.

Redutores planetários Kaifull PRMCASCaracterísticas e vantagenscomo abaixo,

Estrutura compacta:A estrutura do redutor planetário é compacta. Em comparação com outros tipos de redutores, o volume é pequeno e pode desempenhar um papel em espaço limitado.

Transmissão estável e suave:O redutor planetário utiliza a transmissão de engrenagem planetária.

Capacidade de carga elevada:Redutor planetário pode suportar cargas elevadas, adequado para várias condições de carga.

Alta precisão:Devido à grande área de contato da caixa de velocidades planetária e ao número de dentes de cada roda de velocidades, a precisão é alta, o que pode atender aos requisitos de transmissão de alta precisão.

Regras de nomeação

Se você precisar dos desenhos mecânicos de um modelo ou quiser qualquer personalização, entre em contato conosco a qualquer momento por sales@zionkaifull.com, ou whatsapp +8618682160096.

Especificações técnicas de mais modelos da série ZPLFZPLF,

Se você precisar dos desenhos mecânicos de um modelo ou quiser qualquer personalização, entre em contato conosco a qualquer momento por sales@zionkaifull.com, ou whatsapp +8618682160096.

Nota:Se tiveres dificuldade na escolha do modelo,por favor, entre em contacto connosco eserá recomendado o redutor mais adequado.

Mais tipos de engrenagens de impulso Caixas de engrenagens planetárias disponíveis

• O período de garantia é de 18 meses a 2 anos, dependendo dos produtos.
• Apoio técnico ao cliente 24 horas por dia por e-mail, WhatsApp, TeamViewer, chamada de voz ou vídeo, etc.
• Serviços de formação técnica a distância ou no local, etc.
• Mais serviços conforme as necessidades do cliente.

OPrincípio de funcionamentoO sistema de transmissão do redutor planetário baseia-se principalmente na transmissão do sistema de rodas planetárias.

Sua estrutura interna inclui principalmente rodas solares, rodas planetárias e círculo de engrenagens internas.A roda do planeta está localizada entre a roda solar e o círculo interno da engrenagemQuando as rodas solares giram, as rodas planetárias geram rotação sob a sua ação.e ao mesmo tempo girar ao longo das órbitas da engrenagem internaEste método de movimento único permite que o redutor planetário obtenha uma maior taxa de desaceleração.

Além disso, o projeto do redutor planetário tem as características de estrutura compacta, alta eficiência de transmissão e baixo ruído, que são amplamente utilizados no campo industrial.

Especificações comuns dos redutores planetários

Relação de redução de velocidade:Valor da relação entre a velocidade de entrada e a velocidade de saída.

Número da fase:Porque um conjunto de engrenagens planetárias não pode atender a uma grande taxa de transmissão,Às vezes, são necessários dois ou três conjuntos para atender às exigências do utilizador para maiores taxas de transmissãoDevido ao aumento do número de engrenagens planetárias, o comprimento da caixa de engrenagens planetária aumentará e a eficiência diminuirá.

Eficiência de carga total:Refere-se à eficiência de transmissão de potência do redutor com a carga máxima (corrente de saída em caso de avaria).

Duração média de vida:Refere-se ao tempo de funcionamento contínuo quando a caixa de velocidades carrega a carga nominal com a velocidade de entrada mais elevada.

Torque de saída nominal:O valor padrão do binário de saída para um redutor de engrenagem planetário. Neste valor, quando a velocidade de saída é de 100 rpm, a vida útil do redutor é a vida média.A duração média da desaceleração diminuiráQuando o binário de saída for superior ao dobro do valor, o redutor falha.

Lubrificação:Não é necessário lubrificar. O reductor de velocidade planetário é um dispositivo de vedação completa, de modo que não é necessário utilizar gordura lubrificante durante todo o período de utilização.

Ruído:A unidade é decibel (DB), medido quando a velocidade de entrada é de 3000 rpm/minuto, sem carga, e a um metro do redutor.

Reacção:Fixar a extremidade de saída, girar a extremidade de entrada no sentido horário e no sentido anti-horário, de modo que, quando a extremidade de saída gerar o binário nominal ± 2% de binário,há um pequeno deslocamento de canto no terminal de entrada do redutorA unidade é arco-min, que é um sexto de um grau.
