Nome da marca: | YARAK |
Número do modelo: | Y2SS3-P |
Quantidade mínima: | ≥50PCS |
Detalhes da embalagem: | 50 pcs por embalagem |
Condições de pagamento: | T/T baseado na conta da empresa |

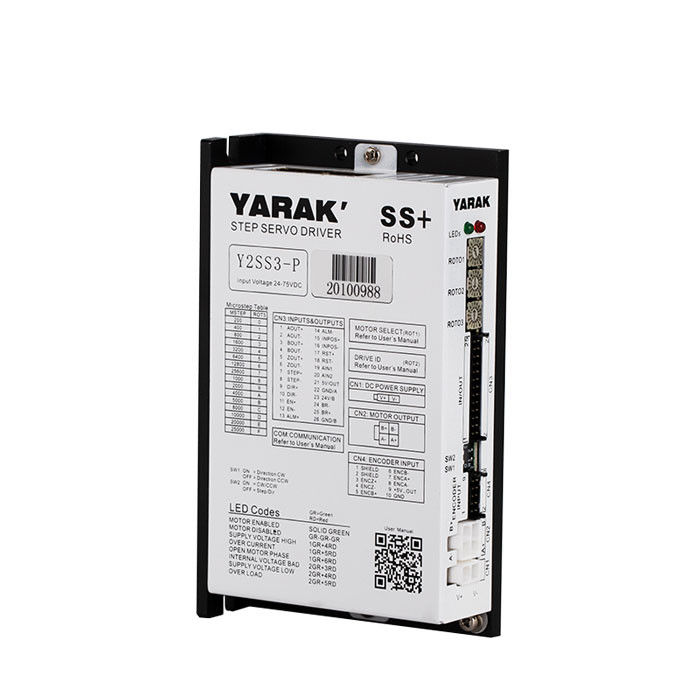

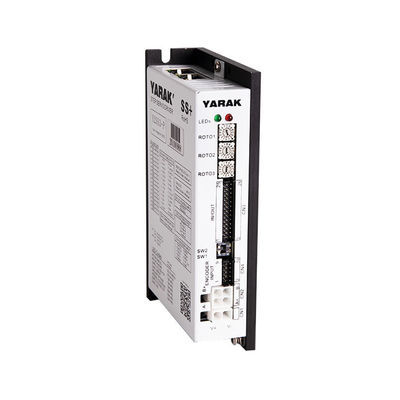

Y2SS3-P Adaptativo 4.5A 2 Fases de circuito fechado Step Servo Drive com codificadores para automação industrial
1. Visão geral dos produtos
Características,
◆ Servo-condutor de passo de entrada em CC
◆ Motor e carga adaptáveis,ajustar corrente automaticamente, 0,5-8,0A
◆ Voltagem de entrada: 24 - 75 VDC
◆ Impulso + direcção / modo de controlo de pulso duplo
◆ 16 estandes subdivididos opcionais
◆ Compatível com sinal de controlo 5-24V
◆ Proteção elétrica múltipla
Y2SS3-P adota tecnologia de controle de servo e são amplamente utilizados na automação de fábricas, máquinas de escultura, fabricação de produtos eletrônicos, triagem de logística, robôs, vários equipamentos especiais de automação,Equipamento médico, máquinas-ferramentas CNC, equipamento a laser, máquinas de impressão, processamento de materiais, sistema de segurança, sistema de navegação, ensaios e medições industriais, etc.Existem muitos campos como sistemas de medição e medição.
2Interfaces externas do condutor passo a passo
3Descrição do indicador de estado do LED
Com base nos indicadores de estado do LED, o estado de trabalho do condutor ou as causas anormais podem ser identificados.
Exibição | Cores | Explique. |
POWUrgência | Verde | A luz verde pisca quando o condutor está normal |
Erro | Vermelho |
Quando o condutor errou, os semáforos intermitente alternadamente |
Situação |
Fracassado |
Causas |
greembrilho |
AcionamentoNormal |
-- |
Verde sempre.em |
Não conduza.Ativado |
O porto de EN tem um nível elevadoentrada |
vermelho e 1verde |
A temperatura da unidade é muitoalto |
A necessidade de reforçar ocalor |
vermelho e 1verde |
Acionamento potência entrada Acabou. tensão |
Potência fornecimento tensão é maior do que 75 V |
vermelho e 1verde |
Atravessa.corrente |
Falha de fiação do motor ou deficiênciacontato |
vermelho e 1verde |
Enrolamento do motor abertocircuito |
O motor não está ligado.Bem, então... |
vermelho e 2verde |
Voltagem interna da unidadeErro |
O poder também ébaixa |
vermelho e 2verde |
Acionamento potência entrada em tensão |
Tensão de alimentação é inferior a 24 V |
5 vermelho e 2verde |
Acabou.carga |
Excedidocarga |
4. Segmentação do interruptor DIP
SW 1 | SW 2 | SW 3 | SW 4 |
Micros passos |
PPR |
DEF | Desligado | Desligado | 0 FF | 125 | 25000 |
Ativado | Desligado | Desligado | 0 FF | 100 | 20000 |
Desligado | Ativado | Desligado | 0 FF | 50 | 10000 |
Ativado | Ativado | Desligado | 0 FF | 40 | 8000 |
Desligado | Desligado | Ativado | 0 FF | 25 | 5000 |
Ativado | Desligado | Ativado | 0 FF | 20 | 4000 |
Desligado | Ativado | Ativado | 0 FF | 10 | 2000 |
Ativado | Ativado | Ativado | 0 FF | 5 | 1000 |
Desligado | Desligado | Desligado | 0 N | 128 | 25600 |
Ativado | Desligado | Desligado | 0 N | 64 | 12800 |
Desligado | Ativado | Desligado | 0 N | 32 | 6400 |
Ativado | Ativado | Desligado | 0 N | 16 | 3200 |
Desligado | Desligado | Ativado | 0 N | 8 | 1600 |
Ativado | Desligado | Ativado | 0 N | 4 | 800 |
Desligado | Ativado | Ativado | 0 N | 2 | 400 |
Ativado | Ativado | Ativado | 0 N | 1 | 200 |
5Selecção do modelo de direcção e controlo do motor
Exibição | Mudança | Função |
SW 5 |
Direção de rotação do motor |
ON: direcção CW OFF: Direção CCW |
SW 6 | Seleção de pulso único e duplo |
ON: modo de comando CW/CCW OFF:STEP/DIR modo de controlo |
6Sinais de controlo.
Descrições dos sinais de entrada, como se segue:
Exibição | Nome do terminal | Função |
PASSO |
sinal de pulso |
Receber sinal 5-24V/NPN/PNP |
DIR |
sinal de direcção |
Receber sinal 5-24V/NPN/PNP |
O que fazer? |
Ativar sinal |
Recepção de sinal 5-24V/NPN/PNP; EN sem entrada, motor ativado |
Os sinais de saída funcionam como abaixo.
Exibição | Nome do terminal | Função |
ALM |
Erro de saída |
Quando a unidade está errada, o A porta de saída está ligada a um máximo de 3 0 V @ 1 0 0 m A |
INPOS |
Saída para posição |
Depois de o motor estar em posição, a porta de saída está ligada a uma tensão máxima de 3 0 V @ 1 0 0 mA |
7Conexões.
Conexões de entrada:
Conexões de saída:
8. Dimensões mecânicas
![]() |
