Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada

Nome da marca:	YARAK
Número do modelo:	Y2SA2
Quantidade mínima:	≥50PCS
Detalhes da embalagem:	50 pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, ROHS

Tipo:

Loop aberto com entrada AC de alta tensão e saída de alarme

Fase:

Fase 2

Voltagem de entrada:

80 a 265 VAC

Corrente de saída:

0.4 a 4.0A

Modo de controlo:

Plus+Direction, CW e CCW

Saída de alarme:

- Sim, sim.

Sinalização de controlo:

5 VDC e 24 VDC Compatíveis

Funções especiais:

Ajuste automático, auto-teste, saída de alarme, micro passo de interpolação de carga, otimização da

Corrente de Idel:

25%, 50%, 70% ou 90% por definição do interruptor DIP

Motores de correspondência:

Nema 8 a 34

Destaques:

Design compacto, compatibilidade com amplas aplicações, alto desempenho e confiabilidade

Personalização:

Disponível com MOQ

Habilidade da fonte:

10000 pcs por mês

Destacar:

4.0A Condutor de passo de alta tensão

Condutor passo-a-passo de alta tensão fase 2

Descrição do produto

Y2SA2 4.0A Acionamento passo a passo de 2 fases de alta tensão com saída de alarme 80-265AC para motores passo a passo híbridos Nema23 a 47

1. Visão geral dos produtos

Este Y2SA2 tem uma faixa de tensão de entrada de 80VAC a 265VAC com alta confiabilidade e alto desempenho de torque de velocidade.

Os motores a passo são amplamente utilizados na automação de fábricas, máquinas de escultura, fabricação de produtos eletrônicos, triagem de logística, robôs, vários equipamentos especiais de automação, equipamentos médicos,Máquinas-ferramentas CNC, equipamento a laser, máquinas de impressão, processamento de materiais, sistema de segurança, sistema de navegação, teste e medição industrial, etc. Existem muitos campos, tais como sistemas de medição e medição.

Princípios de selecção do condutor de passo:

Quatro factores devem ser considerados para escolher um motor passo-a-passo adequado: tipo de motor, tensão do motor, corrente de fase do motor, micro-passo ou subdivisão, frequência máxima de entrada e tamanho mecânico.

Os motores passo-a-passo de circuito aberto e fechado precisam de condutores diferentes. Ao mesmo tempo, o motor passo-a-passo de 2 fases, 3 fases e 5 fases também precisam escolher condutores passo-a-passo diferentes.Calcular o binário necessário para o motor passo a passo.

Ao selecionar o acionamento passo a passo, você precisa garantir que a corrente de saída do acionamento seja de uma faixa maior. Isso pode testar o sistema em diferentes níveis de tensão para atender a diferentes necessidades de aplicação.A corrente de saída da unidade não deve ser inferior a 1.4 vezes a corrente nominal do motor.

Escolher diferentes micro-passar ou subdivisões para testar a suavidade do motor.

Porque a frequência do sinal de impulso de entrada determina a velocidade do motor, quando a alta velocidade é necessária,É necessário confirmar especificamente se a unidade pode receber uma frequência de sinal de controlo suficientemente elevada..Isto depende principalmente do desempenho do dispositivo de acoplamento fotovoltaico e da capacidade do circuito de filtragem periférico de filtrar claramente o sinal de interferência de alta frequência..

Por último, é necessário considerar se o tamanho da unidade de passo corresponde ao tamanho do espaço de posição de instalação.

2Principais especificações técnicas

Ponto	Descrição
Voltagem de entrada	80 a 265 VAC
Corrente de saída	0.4 a 4.0A (pico)
Modo de controlo	Pulso e direcção, CW e CCW
Sinalização de controlo	5VDC e 24VDC Compatível
Micro Passo Distância	16 Tipos, 1 a 128 Configurações de Micro Passo, De 200 a 25600 Pules/bala
Corrente de inatividade	25%, 50%, 70% ou 90% através da configuração do interruptor DIP
Funções especiais	Ajuste automático, auto-teste, saída de alarme, micro interpolação de passo Optimização da inércia de carga
Signal de entrada Filtragem	Filtragem digital de 150 kHz para cenários de micro passo baixo Filtragem digital de 2 MHz para cenários de micro-passo elevado
Proteção	Metal, Alto Desempenho EMC, Proteção elétrica de vários níveis
Motores de correspondência	Adaptável a motores passo-a-passo de Nema23 a Nema47
Fornecedores de energia	Não há necessidade de fontes de alimentação AC/DC ou transformadores

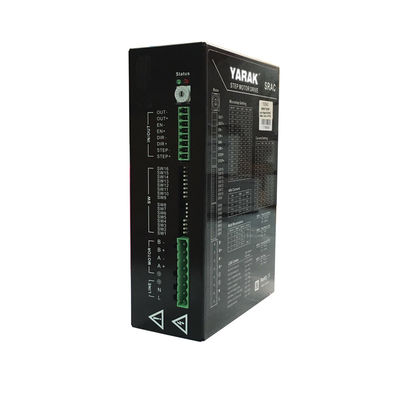

3Interfaces externas do condutor passo a passo

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada 0

4Descrição do indicador de estado do LED

Com base nos indicadores de estado do LED, o estado de trabalho do condutor ou as causas anormais podem ser identificados.

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada 1

5. Configurações atuais de saída

Mudança Configurações				Y2SA2
SW5	SW6	SW7	SW8	Pico Corrente/A
Desliga.	Desliga.	Desliga.	Desliga.	4.0
Em	Desliga.	Desliga.	Desliga.	3.8
Desliga.	Em	Desliga.	Desliga.	3.6
Em	Em	Desliga.	Desliga.	3.4
Desliga.	Desliga.	Em	Desliga.	3.2
Em	Desliga.	Em	Desliga.	3.0
Desliga.	Em	Em	Desliga.	2.8
Em	Em	Em	Desliga.	2.6
Desliga.	Desliga.	Desliga.	Em	2.4
Em	Desliga.	Desliga.	Em	2.2
Desliga.	Em	Desliga.	Em	2.0
Em	Em	Desliga.	Em	1.8
Desliga.	Desliga.	Em	Em	1.6
Em	Desliga.	Em	Em	1.2
Desliga.	Em	Em	Em	0.8
Em	Em	Em	Em	0.4

Configurações de corrente Idel,

DIP	Configuração 1		Configuração 2		Configuração 3		Configuração 3
SW9	Em	25%	Desliga.	50%	Em	70%	Desliga.	90%
SW10	Em		Em		Desliga.		Desliga.

6. Segmentação do interruptor DIP

Configurações de comutação				Y2SA2
SW1	SW2	SW3	SW4	Micro Passo	Pulso/Ronda
Desliga.	Desliga.	Desliga.	Desliga.	125	25000
Em	Desliga.	Desliga.	Desliga.	100	20000
Desliga.	Em	Desliga.	Desliga.	50	10000
Em	Em	Desliga.	Desliga.	40	8000
Desliga.	Desliga.	Em	Desliga.	25	5000
Em	Desliga.	Em	Desliga.	20	4000
Desliga.	Em	Em	Desliga.	10	2000
Em	Em	Em	Desliga.	5	1000
Desliga.	Desliga.	Desliga.	Em	128	25600
Em	Desliga.	Desliga.	Em	64	12800
Desliga.	Em	Desliga.	Em	32	6400
Em	Em	Desliga.	Em	16	3200
Desliga.	Desliga.	Em	Em	8	1600
Em	Desliga.	Em	Em	4	800
Desliga.	Em	Em	Em	2	400
Em	Em	Em	Em	1	200

7. Outras configurações DIP

DIP não.	Função	Descrição
SW13	Seleção do modo de pulso	Em: CW e CCW Desligado: Pulso e direcção
SW14	Sinais de entrada Filtragem digital	Ligado: 150 kHz, adequado para configurações de micro passo baixo Desligado: 2 MHz, adequado para configurações de micro passo alto
SW15	Interpolação de Micro Passo	Ligado: Interpolação de Micro Step habilitada, sugiro utilizar quando o micro step for inferior a 8. Desligado: desativado.
SW16	Autoexame	Ligado: o motor girará a 1 rpm/s durante 1 volta no sentido horário e 1 volta para trás. Desligado: desativado.

8Sinais de controlo.

Descrições dos sinais de entrada, como se segue:

Exibição	Nome do terminal	Função
PASSO	sinal de pulso	Receber sinal 5-24V/NPN/PNP
DIR	sinal de direcção	Receber sinal 5-24V/NPN/PNP
O que fazer?	Ativar sinal	Recepção de sinal 5-24V/NPN/PNP; EN sem entrada, motor ativado

9Conexões.

Conexões de entrada:

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada 2

Conexões de entrada:

10. Dimensões mecânicas

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada 4

Tag:

Servo-acionamento de passo

Condutor de passo de alta tensão

Mini-condutor passo a passo

Detalhes dos produtos

Para casa > produtos >

Movimentação do motor deslizante

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada

Todas as categorias

Caixa de engrenagens planetária

Caixa de engrenagens planetária helicoidal

Caixa de engrenagens de accionamento harmónico

motor de fuso elétrico

Movimentação do motor deslizante

Motor de Passo Híbrido

Cilindro elétrico

Motor passo de circuito fechado

Condutor de motor linear

Tabela rotativa CNC

Sistema de posicionamento preciso

Motor de passo híbrido linear

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada

Nome da marca:	YARAK
Número do modelo:	Y2SA2
Quantidade mínima:	≥50PCS
Detalhes da embalagem:	50 pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Marca:

YARAK

Certificação:

CE, ROHS

Número do modelo:

Y2SA2

Tipo:

Loop aberto com entrada AC de alta tensão e saída de alarme

Fase:

Fase 2

Voltagem de entrada:

80 a 265 VAC

Corrente de saída:

0.4 a 4.0A

Modo de controlo:

Plus+Direction, CW e CCW

Saída de alarme:

- Sim, sim.

Sinalização de controlo:

5 VDC e 24 VDC Compatíveis

Funções especiais:

Ajuste automático, auto-teste, saída de alarme, micro passo de interpolação de carga, otimização da

Corrente de Idel:

25%, 50%, 70% ou 90% por definição do interruptor DIP

Motores de correspondência:

Nema 8 a 34

Destaques:

Design compacto, compatibilidade com amplas aplicações, alto desempenho e confiabilidade

Personalização:

Disponível com MOQ

Quantidade de ordem mínima:

≥50PCS

Detalhes da embalagem:

50 pcs por embalagem

Tempo de entrega:

7-14days para a personalização 3-4weeks da versão do standad

Termos de pagamento:

T/T baseado na conta da empresa

Habilidade da fonte:

10000 pcs por mês

Destacar:

4.0A Condutor de passo de alta tensão

Condutor passo-a-passo de alta tensão fase 2

Descrição do produto

Y2SA2 4.0A Acionamento passo a passo de 2 fases de alta tensão com saída de alarme 80-265AC para motores passo a passo híbridos Nema23 a 47

1. Visão geral dos produtos

Este Y2SA2 tem uma faixa de tensão de entrada de 80VAC a 265VAC com alta confiabilidade e alto desempenho de torque de velocidade.

Princípios de selecção do condutor de passo:

Escolher diferentes micro-passar ou subdivisões para testar a suavidade do motor.

Por último, é necessário considerar se o tamanho da unidade de passo corresponde ao tamanho do espaço de posição de instalação.

2Principais especificações técnicas

Ponto	Descrição
Voltagem de entrada	80 a 265 VAC
Corrente de saída	0.4 a 4.0A (pico)
Modo de controlo	Pulso e direcção, CW e CCW
Sinalização de controlo	5VDC e 24VDC Compatível
Micro Passo Distância	16 Tipos, 1 a 128 Configurações de Micro Passo, De 200 a 25600 Pules/bala
Corrente de inatividade	25%, 50%, 70% ou 90% através da configuração do interruptor DIP
Funções especiais	Ajuste automático, auto-teste, saída de alarme, micro interpolação de passo Optimização da inércia de carga
Signal de entrada Filtragem	Filtragem digital de 150 kHz para cenários de micro passo baixo Filtragem digital de 2 MHz para cenários de micro-passo elevado
Proteção	Metal, Alto Desempenho EMC, Proteção elétrica de vários níveis
Motores de correspondência	Adaptável a motores passo-a-passo de Nema23 a Nema47
Fornecedores de energia	Não há necessidade de fontes de alimentação AC/DC ou transformadores

3Interfaces externas do condutor passo a passo

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada 0

4Descrição do indicador de estado do LED

Com base nos indicadores de estado do LED, o estado de trabalho do condutor ou as causas anormais podem ser identificados.

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada 1

5. Configurações atuais de saída

Mudança Configurações				Y2SA2
SW5	SW6	SW7	SW8	Pico Corrente/A
Desliga.	Desliga.	Desliga.	Desliga.	4.0
Em	Desliga.	Desliga.	Desliga.	3.8
Desliga.	Em	Desliga.	Desliga.	3.6
Em	Em	Desliga.	Desliga.	3.4
Desliga.	Desliga.	Em	Desliga.	3.2
Em	Desliga.	Em	Desliga.	3.0
Desliga.	Em	Em	Desliga.	2.8
Em	Em	Em	Desliga.	2.6
Desliga.	Desliga.	Desliga.	Em	2.4
Em	Desliga.	Desliga.	Em	2.2
Desliga.	Em	Desliga.	Em	2.0
Em	Em	Desliga.	Em	1.8
Desliga.	Desliga.	Em	Em	1.6
Em	Desliga.	Em	Em	1.2
Desliga.	Em	Em	Em	0.8
Em	Em	Em	Em	0.4

Configurações de corrente Idel,

DIP	Configuração 1		Configuração 2		Configuração 3		Configuração 3
SW9	Em	25%	Desliga.	50%	Em	70%	Desliga.	90%
SW10	Em		Em		Desliga.		Desliga.

6. Segmentação do interruptor DIP

Configurações de comutação				Y2SA2
SW1	SW2	SW3	SW4	Micro Passo	Pulso/Ronda
Desliga.	Desliga.	Desliga.	Desliga.	125	25000
Em	Desliga.	Desliga.	Desliga.	100	20000
Desliga.	Em	Desliga.	Desliga.	50	10000
Em	Em	Desliga.	Desliga.	40	8000
Desliga.	Desliga.	Em	Desliga.	25	5000
Em	Desliga.	Em	Desliga.	20	4000
Desliga.	Em	Em	Desliga.	10	2000
Em	Em	Em	Desliga.	5	1000
Desliga.	Desliga.	Desliga.	Em	128	25600
Em	Desliga.	Desliga.	Em	64	12800
Desliga.	Em	Desliga.	Em	32	6400
Em	Em	Desliga.	Em	16	3200
Desliga.	Desliga.	Em	Em	8	1600
Em	Desliga.	Em	Em	4	800
Desliga.	Em	Em	Em	2	400
Em	Em	Em	Em	1	200

7. Outras configurações DIP

DIP não.	Função	Descrição
SW13	Seleção do modo de pulso	Em: CW e CCW Desligado: Pulso e direcção
SW14	Sinais de entrada Filtragem digital	Ligado: 150 kHz, adequado para configurações de micro passo baixo Desligado: 2 MHz, adequado para configurações de micro passo alto
SW15	Interpolação de Micro Passo	Ligado: Interpolação de Micro Step habilitada, sugiro utilizar quando o micro step for inferior a 8. Desligado: desativado.
SW16	Autoexame	Ligado: o motor girará a 1 rpm/s durante 1 volta no sentido horário e 1 volta para trás. Desligado: desativado.

8Sinais de controlo.

Descrições dos sinais de entrada, como se segue:

Exibição	Nome do terminal	Função
PASSO	sinal de pulso	Receber sinal 5-24V/NPN/PNP
DIR	sinal de direcção	Receber sinal 5-24V/NPN/PNP
O que fazer?	Ativar sinal	Recepção de sinal 5-24V/NPN/PNP; EN sem entrada, motor ativado

9Conexões.

Conexões de entrada:

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada 2

Conexões de entrada:

10. Dimensões mecânicas

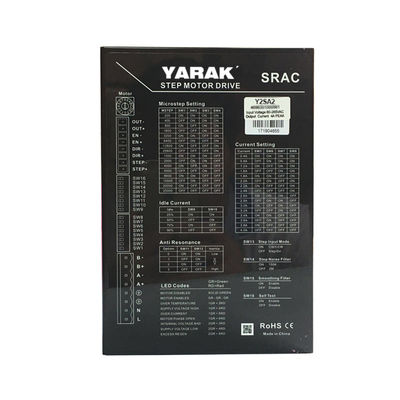

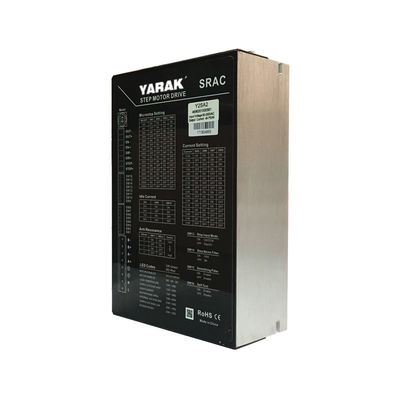

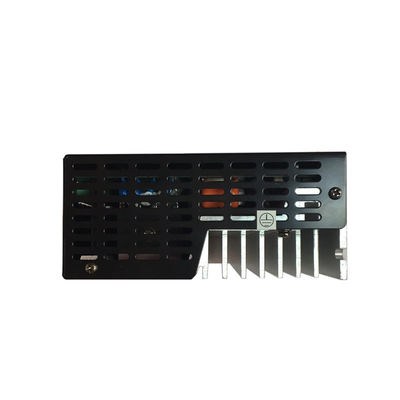

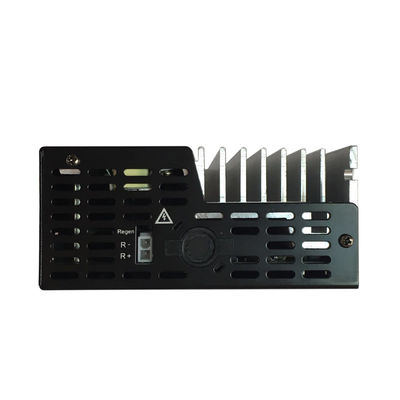

Y2SA2 4,0A Condutor passo-a-passo de alta tensão 2 fases com saída de alarme 80-265AC entrada 4

Tag:
