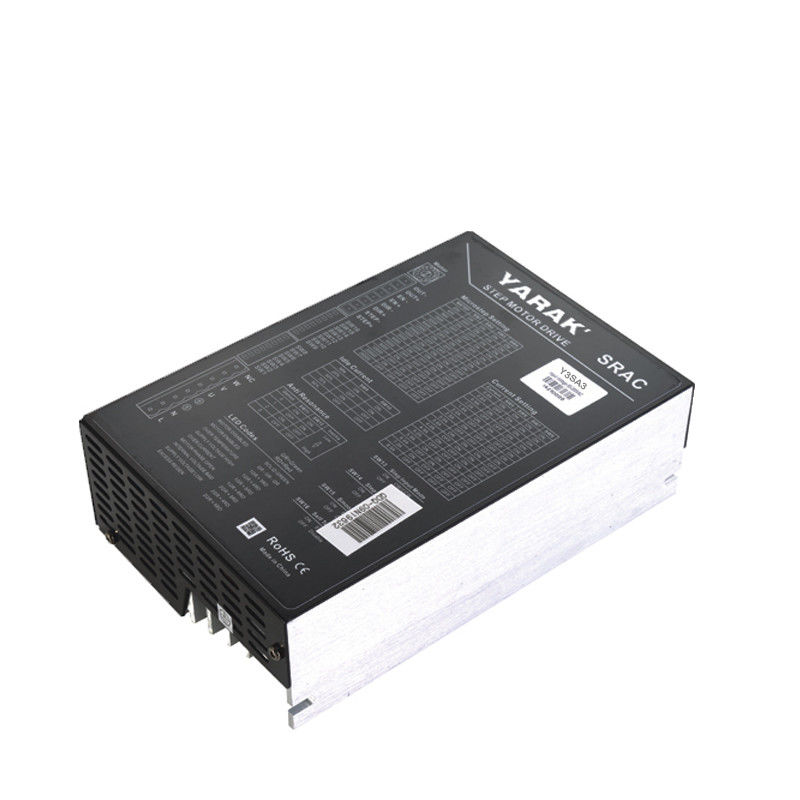

Y3SA3 8.0A Acionamento passo a passo de 3 fases de alta tensão com saída de alarme 80-265VAC para motores passo a passo híbridos Nema23 a 47
1. Visão geral dos produtos
O Y3SA3 é um motor passo a passo de 3 fases, com uma faixa de tensão de entrada de 80VAC a 265VAC (quanto maior a tensão AC, maior o binário de saída) e corrente de saída de 0,4 a 8,0A.
Os passo-a-passo de 3 fases têm uma precisão mais elevada em comparação com os passo-a-passo de 2 fases, que podem ser utilizados em aplicações CNC, como corte a laser ou máquina-ferramenta, gravação, marcação de fresagem, etc.
O Y3SA3 possui ampla compatibilidade com motores, por isso pode ser combinado com motores passo a passo de Nema 23 a Nema 47, enquanto funciona bastante bem!
Um driver de motor passo é um driver de controle de movimento que recebe singles de controle e produz corrente de direção adequada para um motor passo e controla seu movimento.O motor a passo e o condutor constituem um sistema de controlo de movimento a passo, e o desempenho não depende apenas do motor passo, mas também do condutor passo.
O sinal de controlo da unidade de passo inclui principalmente o tipo de pulso mais direcção, o tipo CW CCW, o tipo de controlo de velocidade do sinal IO externo, o tipo de controlo de bus de campo, tais como EtherCAT, CanOpen, Profit net,etc..
Com base em motores passo a passo com ou sem codificadores, os motoristas passo a passo podem ser divididos em motoristas passo a passo de circuito aberto e motoristas passo a passo de circuito fechado.O sistema de escalonamento de circuito fechado tem um melhor desempenhoNo entanto, com o desenvolvimento da tecnologia, a capacidade de transferência de torque é reduzida.Os steppers de circuito aberto também têm desempenho satisfatório e suficiente em muitas aplicações.
Os motores a passo são amplamente utilizados na automação de fábricas, máquinas de escultura, fabricação de produtos eletrônicos, triagem de logística, robôs, vários equipamentos especiais de automação, equipamentos médicos,Máquinas-ferramentas CNC, equipamento a laser, máquinas de impressão, processamento de materiais, sistema de segurança, sistema de navegação, teste e medição industrial, etc. Existem muitos campos, tais como sistemas de medição e medição.
2Principais especificações técnicas
Ponto | Descrição |
Voltagem de entrada | 80 a 265 VAC |
Corrente de saída | 0.4 a 8.0A (pico) |
Modo de controlo |
Pulso e direcção, CW e CCW |
Sinalização de controlo | 5VDC e 24VDC Compatível |
Micro Passo Distância |
16 Tipos, 1 a 128 Configurações de Micro Passo, De 200 a 25600 Pules/bala |
Corrente de inatividade | 25%, 50%, 70% ou 90% através da configuração do interruptor DIP |
Funções especiais |
Ajuste automático, auto-teste, saída de alarme, micro interpolação de passo Optimização da inércia de carga |
Signal de entrada Filtragem |
Filtragem digital de 150 kHz para cenários de micro passo baixo Filtragem digital de 2 MHz para cenários de micro-passo elevado |
Proteção |
Metal, Alto Desempenho EMC, Proteção elétrica de vários níveis |
Motores de correspondência | Adaptável a motores passo-a-passo de Nema23 a Nema47 |
Fornecedores de energia | Não há necessidade de fontes de alimentação AC/DC ou transformadores |

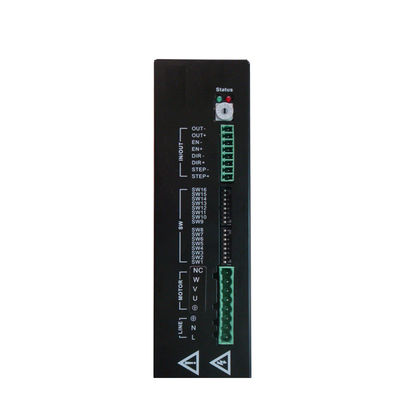

3Interfaces externas do condutor passo a passo
4Descrição do indicador de estado do LED
Com base nos indicadores de estado do LED, o estado de trabalho do condutor ou as causas anormais podem ser identificados.
5. Configurações atuais de saída
Configurações de comutação | Y2SA2 | |||
SW5 | SW6 | SW7 | SW8 | Corrente de pico/A |
Desliga. | Desliga. | Desliga. | Desliga. | 8.0 |
Em | Desliga. | Desliga. | Desliga. | 7.3 |
Desliga. | Em | Desliga. | Desliga. | 6.6 |
Em | Em | Desliga. | Desliga. | 5.9 |
Desliga. | Desliga. | Em | Desliga. | 5.2 |
Em | Desliga. | Em | Desliga. | 4.5 |
Desliga. | Em | Em | Desliga. | 4.0 |
Em | Em | Em | Desliga. | 3.5 |
Desliga. | Desliga. | Desliga. | Em | 3.0 |
Em | Desliga. | Desliga. | Em | 2.5 |
Desliga. | Em | Desliga. | Em | 2.0 |
Em | Em | Desliga. | Em | 1.8 |
Desliga. | Desliga. | Em | Em | 1.2 |
Em | Desliga. | Em | Em | 0.9 |
Desliga. | Em | Em | Em | 0.6 |
Em | Em | Em | Em | 0.4 |
Configurações de corrente Idel,
DIP | Configuração 1 | Configuração 2 | Configuração 3 | Configuração 3 | ||||
SW9 | Em | 25% | Desliga. | 50% | Em | 70% | Desliga. | 90% |
SW10 | Em | Em | Desliga. | Desliga. |
6. Segmentação do interruptor DIP
Configurações de comutação | Y2SA2 | ||||
SW1 | SW2 | SW3 | SW4 | Micro Passo | Pulso/Ronda |
Desliga. | Desliga. | Desliga. | Desliga. | 125 | 25000 |
Em | Desliga. | Desliga. | Desliga. | 100 | 20000 |
Desliga. | Em | Desliga. | Desliga. | 50 | 10000 |
Em | Em | Desliga. | Desliga. | 40 | 8000 |
Desliga. | Desliga. | Em | Desliga. | 25 | 5000 |
Em | Desliga. | Em | Desliga. | 20 | 4000 |
Desliga. | Em | Em | Desliga. | 10 | 2000 |
Em | Em | Em | Desliga. | 5 | 1000 |
Desliga. | Desliga. | Desliga. | Em | 128 | 25600 |
Em | Desliga. | Desliga. | Em | 64 | 12800 |
Desliga. | Em | Desliga. | Em | 32 | 6400 |
Em | Em | Desliga. | Em | 16 | 3200 |
Desliga. | Desliga. | Em | Em | 8 | 1600 |
Em | Desliga. | Em | Em | 4 | 800 |
Desliga. | Em | Em | Em | 2 | 400 |
Em | Em | Em | Em | 1 | 200 |
7. Outras configurações DIP
DIP não. | Função | Descrição |
SW13 |
Seleção do modo de pulso |
Em: CW e CCW |
SW14 |
Sinais de entrada Filtragem digital |
Ligado: 150 kHz, adequado para configurações de micro passo baixo Desligado: 2 MHz, adequado para configurações de micro passo alto |
SW15 | Interpolação de Micro Passo |
Ligado: Interpolação de Micro Step habilitada, sugiro utilizar quando o micro step for inferior a 8. |
SW16 |
Autoexame |
Ligado: o motor girará a 1 rpm/s durante 1 volta no sentido horário e 1 volta para trás. Desligado: desativado. |
8Sinais de controlo.
Descrições dos sinais de entrada, como se segue:
Exibição | Nome do terminal | Função |
PASSO |
sinal de pulso |
Receber sinal 5-24V/NPN/PNP |
DIR |
sinal de direcção |
Receber sinal 5-24V/NPN/PNP |
O que fazer? |
Ativar sinal |
Recepção de sinal 5-24V/NPN/PNP; EN sem entrada, motor ativado |
9Conexões.
Conexões de entrada:
Conexões de entrada:
10. Dimensões mecânicas
![]() |
