Nome da marca: | YARAK |
Número do modelo: | Y2SED1 |
Quantidade mínima: | ≥50PCS |
Detalhes da embalagem: | 50 pcs por embalagem |
Condições de pagamento: | T/T baseado na conta da empresa |

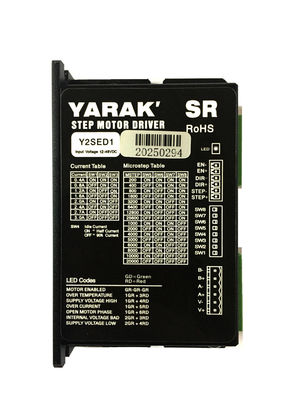

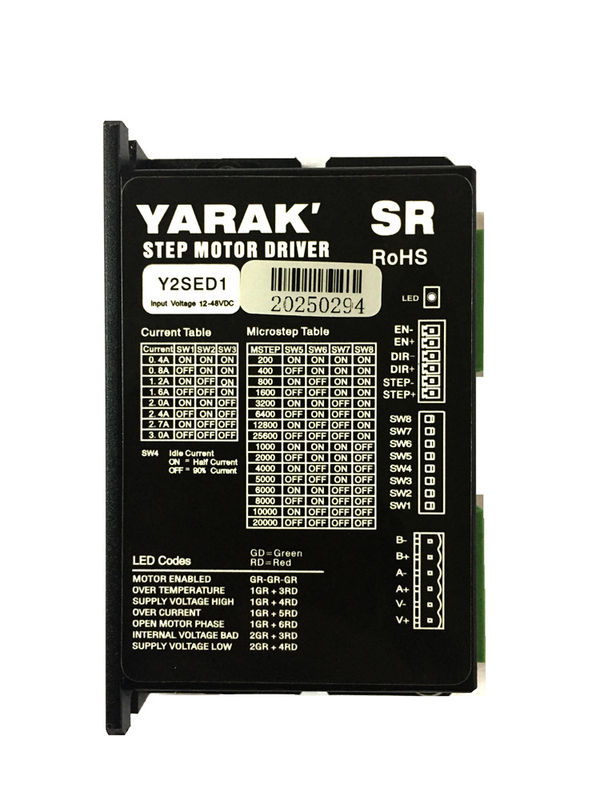

Y2SED1 3.0A 2 Fase DC Stepper Drive com entrada de 15-48VDC t para Nema 8 a 17 Hybrid StepperMotor
1. Visão geral dos produtos
Este Y2SED1 é um condutor passo-a-passo híbrido competitivo em termos de preço, com ótimo desempenho e alta fiabilidade, longa vida útil, ideal para aplicações e clientes sensíveis ao preço.
Um motor passo a passo é usado para conduzir um motor passo a passo para atuar como um controlador definido.A unidade passo converte o sinal de controle recebido para a sequência de fase e sinal de frequência para o motor girar passo a passo para a posição esperada.
Ao mesmo tempo, pode controlar a aceleração, desaceleração e velocidade do motor ajustando as frequências da sequência de saída, a fim de alcançar o movimento necessário em aplicações.
O sinal de controlo da unidade de passo inclui principalmente o tipo de impulso mais direcção, o tipo CW CCW, o tipo de controlo de velocidade do sinal IO externo, o tipo de controlo de bus de campo, tais como EtherCAT, CanOpen, Profit net,etc..
Com base em motores passo a passo com ou sem codificadores, os motoristas passo a passo podem ser divididos em motoristas passo a passo de circuito aberto e motoristas passo a passo de circuito fechado.O sistema de escalonamento de circuito fechado tem um melhor desempenhoNo entanto, com o desenvolvimento da tecnologia, a capacidade de transferência de torque é reduzida.Os steppers de circuito aberto também têm desempenho satisfatório e suficiente em muitas aplicações.
Os motores a passo são amplamente utilizados na automação de fábricas, máquinas de escultura, fabricação de produtos eletrônicos, triagem de logística, robôs, vários equipamentos especiais de automação, equipamentos médicos,Máquinas-ferramentas CNC, equipamento a laser, máquinas de impressão, processamento de materiais, sistema de segurança, sistema de navegação, teste e medição industrial, etc. Existem muitos campos, tais como sistemas de medição e medição.
2Principais especificações técnicas
Ponto | Descrição |
Voltagem de entrada | 15 a 48 VdC |
Corrente de saída | 0.4 a 3,0 A (pico) |
Modo de controlo |
Pulso e direcção, CW&CCW |
Sinalização de controlo | 5VDC e 24VDC Compatível |
Micro Passo Distância |
16 Tipos, 1 a 128 Configurações de Micro Passo, De 200 a 25600 Pules/bala |
Corrente de inatividade | 50% ou 90% através da configuração do interruptor DIP |
Funções especiais |
Reduzir a corrente quando inativo, anti-resonância no domínio de baixa velocidade, filtragem de sinal de entrada, micro passo de discagem, erro de auto-verificação, etc. |
Proteção |
Metal, Alto Desempenho EMC, Proteção elétrica de vários níveis |
Motores de correspondência | Adaptável a motores passo-a-passo de Nema8 a Nema17 |
3Interfaces externas do condutor passo a passo
4Descrição do indicador de estado do LED
Com base nos indicadores de estado do LED, o estado de trabalho do condutor ou as causas anormais podem ser identificados.
5. Configurações atuais de saída
Mudança Configurações |
Y2SED1 |
||
SW1 |
SW2 |
SW3 |
Pico Corrente/A |
Desliga. |
Desliga. |
Desliga. |
3.0 |
Em |
Desliga. |
Desliga. |
2.7 |
Desliga. |
Em |
Desliga. |
2.4 |
Em |
Em |
Desliga. |
2.0 |
Desliga. |
Desliga. |
Em |
1.6 |
Em |
Desliga. |
Em |
1.2 |
Desliga. |
Em |
Em |
0.8 |
Em |
Em |
Em |
0.4 |
Configurações de corrente Idel,
DIP | Situação | Descrição |
SW4 | Em | Configurar 50% da corrente |
Desligado | Coloque 90% da corrente |
6. Segmentação do interruptor DIP
Configurações de comutação | Y2SA2 | ||||
SW5 | SW6 | SW7 | SW8 | Micro Passo | Pulso/Ronda |
Desliga. | Desliga. | Desliga. | Desliga. | 100 | 20000 |
Em | Desliga. | Desliga. | Desliga. | 50 | 10000 |
Desliga. | Em | Desliga. | Desliga. | 40 | 8000 |
Em | Em | Desliga. | Desliga. | 30 | 6000 |
Desliga. | Desliga. | Em | Desliga. | 25 | 5000 |
Em | Desliga. | Em | Desliga. | 20 | 4000 |
Desliga. | Em | Em | Desliga. | 10 | 2000 |
Em | Em | Em | Desliga. | 5 | 1000 |
Desliga. | Desliga. | Desliga. | Em | 128 | 25600 |
Em | Desliga. | Desliga. | Em | 64 | 12800 |
Desliga. | Em | Desliga. | Em | 32 | 6400 |
Em | Em | Desliga. | Em | 16 | 3200 |
Desliga. | Desliga. | Em | Em | 8 | 1600 |
Em | Desliga. | Em | Em | 4 | 800 |
Desliga. | Em | Em | Em | 2 | 400 |
Em | Em | Em | Em | 1 | 200 |
7Sinais de controlo.
Descrições dos sinais de entrada, como se segue:
Exibição | Nome do terminal | Função |
PASSO |
sinal de pulso (CW) |
Receber sinal 5-24V/NPN/PNP |
DIR |
Signo de direcção (CCW) |
Receber sinal 5-24V/NPN/PNP |
O que fazer? |
Ativar sinal |
Recepção de sinal 5-24V/NPN/PNP; EN sem entrada, motor ativado |
Nota: Função CW&CCW habilitada por seleção interna do jumper.
9Conexões.
Conexões de entrada:
10. Dimensões mecânicas
![]() |
