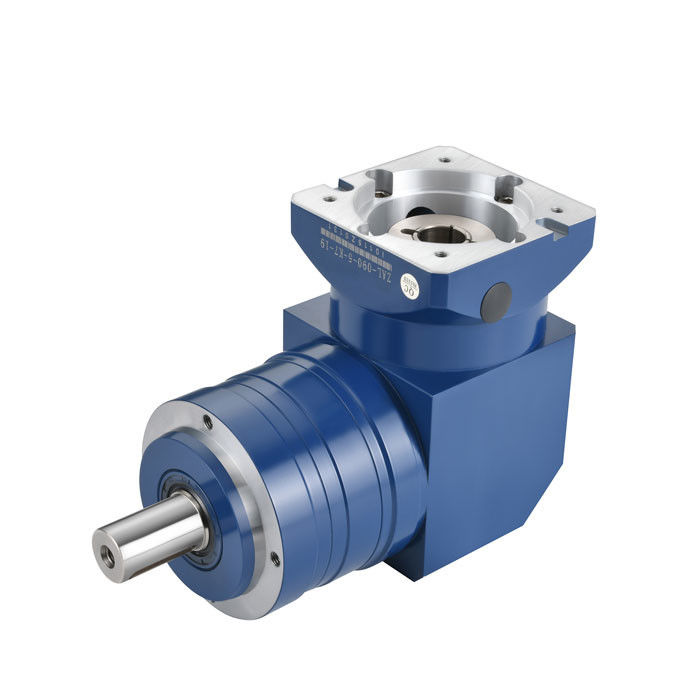

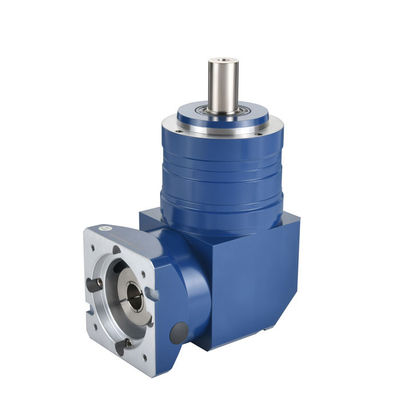

Série ZAL090 RATIO 3 a 100 Extra alta precisão angular recta engrenagem helicoidal caixa de engrenagens planetária para CNCs e várias aplicações de automação industrial


As caixas de engrenagens planetárias da série ZAL090 de alta precisão PRMCAS são amplamente utilizadas em campos de automação industrial de ponta.

O processo de fabrico de redutores planetários de engrenagem oblíqua ou helicoidal de precisão requer múltiplos processos.

Em primeiro lugar, escolha os materiais adequados de acordo com os requisitos reais de aplicação e as condições de trabalho, tais como aço ligado de alta qualidade ou aço inoxidável.

Em seguida, o corte, fresagem, moagem e outros são realizados através de equipamentos avançados de processamento CNC para garantir a precisão e qualidade do redutor.

Por último, o tratamento térmico e o tratamento de superfície são realizados para melhorar a dureza e a resistência das peças.

O âmbito de aplicação do redutor planetário de engrenagem helicoidal de precisão é muito amplo.

No domínio das máquinas-ferramenta, as caixas de engrenagens planetárias oblíquas de precisão são amplamente utilizadas em equipamentos de movimento de alta precisão e alta velocidade, como máquinas-ferramentas CNC, equipamentos de corte,e máquinas de moagem para obter uma transmissão estável e um controlo preciso das posições.

Em equipamentos de automação, os redutores planetários de engrenagem oblíqua de precisão são usados nos campos de robôs, equipamentos de logística, equipamentos de embalagem e outros campos, o que melhora a precisão e a confiabilidade do sistema.

Além disso,, os redutores planetários de engrenagem oblíqua de precisão são amplamente utilizados na indústria aeroespacial, dispositivos médicos, equipamentos eletrônicos e outros campos.

Se você precisar de qualquer personalização de especificação de desempenho, por favor, entre em contato conosco a qualquer momento por sales@zionkaifull.com, ou whatsapp +8618682160096.

Reboque helicoidal da série ZAL090 caixa de engrenagens planetária especificações técnicas gerais

Modelos de série ZAL090 de um estágio Dados técnicos principais

Modelos da série ZAL090 de dois estágios

Se você precisar dos desenhos mecânicos de um modelo ou quiser qualquer personalização, entre em contato conosco a qualquer momento por sales@zionkaifull.com, ou whatsapp +8618682160096.

Nota:Se tiver dificuldade na selecção do modelo, entre em contacto connosco e será-lhe recomendado o redutor mais adequado oupersonalizado.

Mais tipos de engrenagens helicoidais Caixas de engrenagens planetárias disponíveis

• O período de garantia é de 18 meses a 2 anos, dependendo dos produtos.
• Apoio técnico ao cliente 24 horas por dia por e-mail, WhatsApp, TeamViewer, chamada de voz ou vídeo, etc.
• Serviços de formação técnica a distância ou no local, etc.
• Mais serviços conforme as necessidades do cliente.

OPrincipais diferençasentre o redutor planetário de engrenagens retas e o redutor planetário de engrenagens helicoidais é o seguinte,

Estruturas diferentes.As rodas solares internas, as rodas planetárias grandes e as engrenagens de transmissão do redutor planetário de engrenagem reta são todas engrenagens retas; as rodas solares internas, as rodas planetárias grandes,e as engrenagens de transmissão do redutor planetário são todas engrenagens helicoidais.

Precisão diferente.A precisão do primeiro nível do redutor de planetas de engrenagem reta é geralmente de 10 arcos-minutos, e a detalhada pode atingir 6 arcos-minutos;a precisão do primeiro nível do redutor helicoidal do planeta é de cerca de 5 arcos, e o detalhado pode chegar a 1 minuto de arco.

Diferentes binários e eficiência são transmitidos.O redutor do planeta de engrenagem reta está sob o eixo do motor, e o binário é menos binário e a alta eficiência é baixa quando a engrenagem reta é combinada; O dispositivo de transmissão é estável,a resistência à tração é elevada, e a eficiência é elevada.

Um barulho diferente.O ruído e a vibração do redutor planetário são menores.

A capacidade de carga é diferente.O coeficiente de sobreposição da engrenagem helicoidal é superior ao coeficiente de sobreposição da engrenagem reta, pelo que a capacidade de carga da engrenagem helicoidal é superior à da engrenagem reta.

Os métodos de suporte do suporte do planeta são diferentes.A plataforma planetária da engrenagem helicoidal deve ser uma estrutura de suporte duplo e a engrenagem reta pode ser utilizada tanto com suporte duplo como com uma única estrutura de suporte.

A dificuldade de fabricação e montagem é diferente.Quando os redutores de engrenagens retas são fabricados, a dificuldade e a economia da engrenagem helicoidal são muitas vezes integradas porque precisa ser tratada com várias engrenagens retas de fatias.
