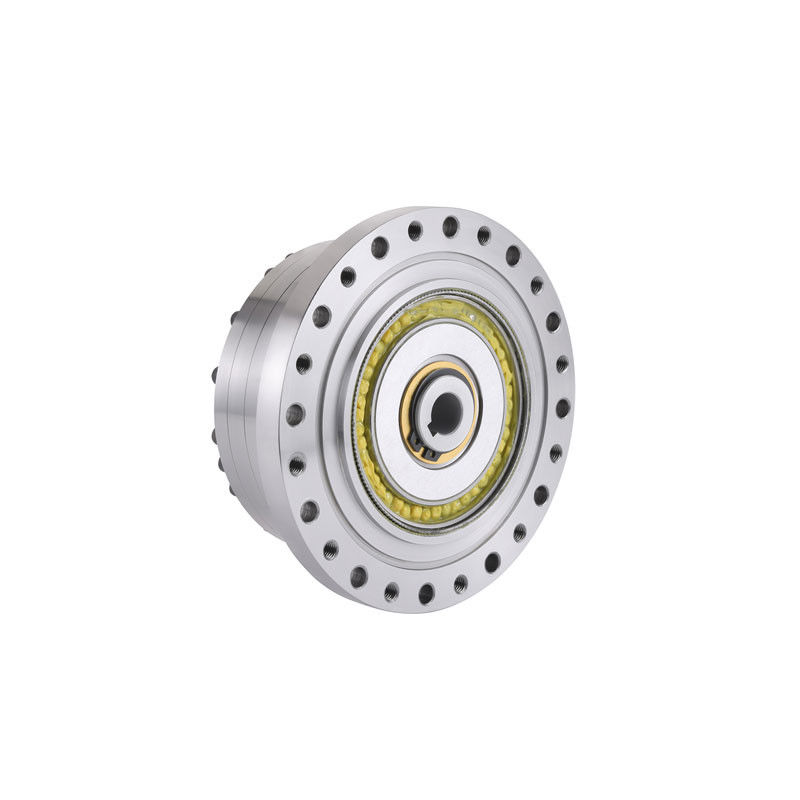

ZLCS17 RATIO 50/80:1 Caixa de engrenagens harmônica de alta precisão para robótica e várias aplicações de automação industrial


Redutores harmônicos, ou caixas de velocidades harmônicas, são compostos principalmente de quatro componentes básicos: gerador de ondas, engrenagem flexível, rolamento flexível e engrenagem rígida. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.

Características dos produtos
A taxa de transmissão é maior.A relação entre uma velocidade de transmissão harmônica de um estágio é de 70 ~ 320:1, pode atingir até 1,0001 em determinados reductores harmónicos, e a taxa de velocidade de transmissão em vários estágios pode atingir mais de 30,000:1.
Alta capacidade de carga.Isto porque o número de dentes que se mesclam ao mesmo tempo na transmissão harmônica pode ser superior a 30% do número total de dentes ao mesmo tempo,e as rodas macias usam materiais de alta intensidade, e o dente está ligado com o contato facial.
Alta precisão de transmissão.Isso ocorre porque o número de dentes na transmissão de engrenagem harmônica ao mesmo tempo e a malha multi-dente tem um efeito de compensação mútua sobre o erro, de modo que a precisão da transmissão é maior.No caso do mesmo nível de precisão das engrenagens, o erro de transmissão é apenas cerca de 1/4 da transmissão de engrenagem cilíndrica comum.
Alta eficiência de condução e exercício estável.Como os dentes macios da roda moveram um movimento radial uniforme durante a transmissão, mesmo que a velocidade de entrada seja muito alta, a velocidade de deslizamento relativa dos dentes da roda ainda é extremamente baixa.Assim, os dentes da roda desgastar é pequeno, alta eficiência (pode atingir 69% ~ 96%). Devido à entrada e malhagem, ambos os lados da engrenagem participaram do trabalho, por isso não houve impacto, e o exercício foi estável.
Estrutura simples, pequeno número de peças e instalação conveniente.Existem apenas três componentes básicos, e os eixos de entrada e saída são raios coaxial, por isso a estrutura é simples e fácil de instalar.
Pequeno volume e peso leve.Em comparação com o redutor normal, quando o binário de saída é o mesmo, o volume do redutor de engrenagem harmônica pode ser reduzido em 2/3, e o peso pode ser reduzido em 1/2.
Adequado para aplicações em espaços fechados.Usando as características flexíveis das rodas macias, esta valiosa vantagem de rotação é incomparável a outras transmissões.

Aplicações
Redutores de engrenagens harmônicas são amplamente utilizados em muitos campos, tais como aviação, aeroespacial, energia, navegação, construção naval, máquinas biônicas, equipamentos militares comumente usados, máquinas-ferramentas, instrumentos,Equipamento eletrónico, metalurgia mineira, transportes, máquinas de elevação, máquinas petroquímicas, máquinas têxteis, máquinas agrícolas, cuidados médicos,A utilização cada vez mais generalizada em termos de equipamento, especialmente no sistema de servo de alto desempenho dinâmico, a utilização de caixas de velocidades harmônicas mostra a sua superioridade.


ZLCS17-50, relação de redução 50:1 redutor de velocidades harmónico, desenhos mecânicos e principais especificações técnicas, conforme indicado a seguir,


ZLCS17-80, relação de redução 80:1 redutor de velocidades harmónico, desenhos mecânicos e principais especificações técnicas, conforme indicado abaixo,


Nota:Se tiver dificuldade em escolher o modelo, entre em contacto connosco e será-lhe recomendado o redutor mais adequado.

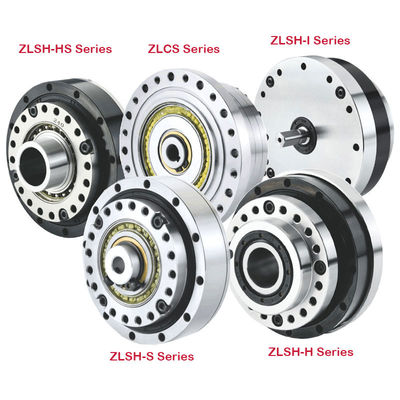

Mais tipos de caixas de engrenagens harmônicas disponíveis
