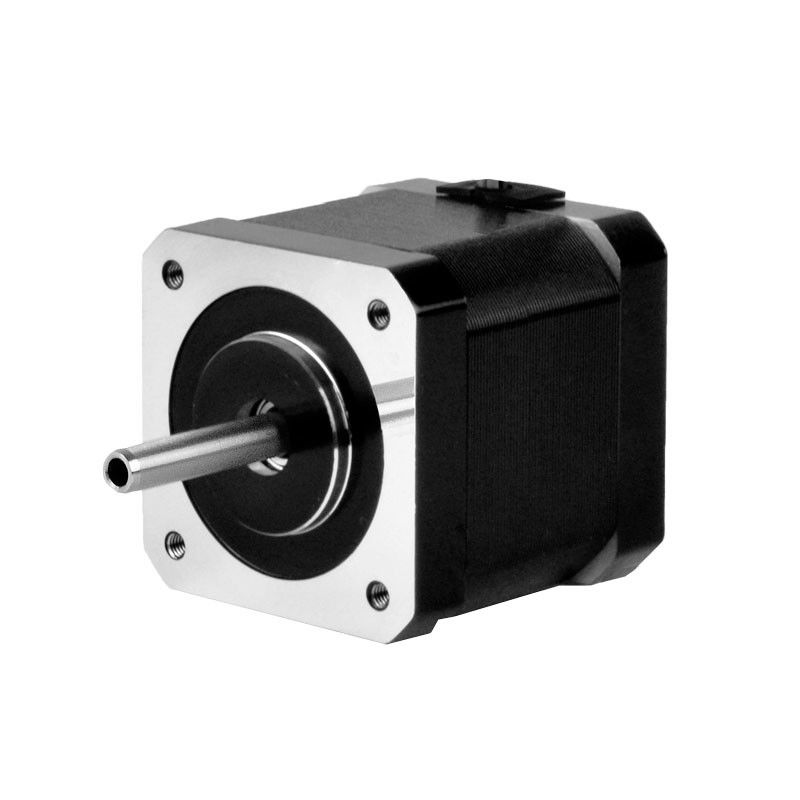

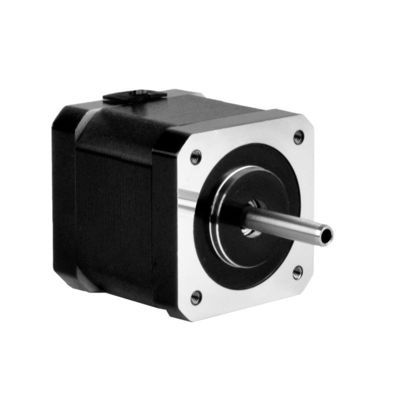

1. Visão geral do produto

O motor passo é um motor que converte o sinal de pulso elétrico no deslocamento de ângulo correspondente ou no deslocamento da linha.Pode utilizar a quantidade e a frequência do pulso para controlar a rotação (ângulo de rotação, velocidade de rotação) em aplicações de automação. Para cada pulso, o rotor do motor gira em um ângulo ou para a frente, e seu deslocamento de ângulo de saída ou deslocamento da linha é proporcional ao pulso de entrada,e a velocidade é proporcional à frequência do pulsoPortanto, o motor passo também é chamado de motor de pulso.

No caso de não sobrecarga, a velocidade do motor e a posição de paragem dependem apenas da frequência e do número da entrada pulsada, sem serem afectadas pela alteração de carga.adicionar um sinal de pulso ao motorA vantagem desta relação linear entre o pulso e o ângulo de rotação, mais que um motor passo só tem erros periódicos sem erros cumulativos,fazer o motor passo amplamente utilizado na velocidade de automação, posição e outros campos de controlo facilmente.

Com o desenvolvimento da investigação de produtos e desenvolvimento da tecnologia, o desempenho do sistema de passo foi melhorado ainda mais.Não haverá perda de passo, principalmente hoje em dia., e vida útil muito longa, quase sem necessidade de manutenção, o que torna os passo-a-passo populares e amplamente utilizados em muitos tipos de aplicações de controle de movimento de automação industrial.

Várias vantagens dos motores híbridos passo a passo Kaifull PRMCAS

Alta precisão

O ângulo de rotação do motor passo pode ser finamente controlado, e cada passo corresponde a um ângulo de rotação determinado, de modo que a precisão de rotação do motor passo é muito alta.Em comparação com os motores tradicionais de CC e AC, os motores passo a passo podem controlar a posição e o ângulo com mais precisão, tornando-os adequados para aplicações que exigem controle de posição de alta precisão.

Largo intervalo de regulação da velocidade

A velocidade de um motor passo-a-passo é determinada pela corrente de condução e tensão, de modo que o motor passo-a-passo pode alcançar uma ampla gama de ajustes de velocidade.O motor passo-a-passo pode adaptar-se às mudanças de carga alterando o sinal de conduçãoCom base na frequência do sinal de pulso de entrada, pode ser alcançada uma regulação suave da velocidade.

Velocidade de resposta rápida

A velocidade de resposta do motor passo é muito rápida e pode completar instruções de rotação em milissegundos.Os motores tradicionais exigem processos de aceleração e desaceleração para alcançar a rotação, enquanto os motores passo a passo podem alcançar uma rotação rápida controlando a frequência e o tempo dos pulsos.

Torque elevado

Um motor passo a passo pode gerar um binário muito grande e manter um binário elevado mesmo a altas velocidades.que pode manter um binário de saída constante em cada ciclo passo a passoPor conseguinte, os motores passo-a-passo são adequados para aplicações que exigem uma elevada geração de binário.

Duração de vida útil e poupança de custos

O custo de produção dos motores passo a passo é relativamente baixo, ocupando um espaço pequeno e fácil de instalar e manter, de modo que o seu custo de utilização é muito baixo.devido à capacidade de controlar a posição e o ângulo através de sinais de controlo, os sensores complexos e os circuitos de controlo dos métodos de controlo tradicionais podem ser eliminados, o que resulta em poupanças de custos.o motor passo a passo não precisa ajustar a fase através de escovas e comutadores como motores DC comunsAlém disso, usamos materiais únicos e de alta qualidade, por isso o motor híbrido passo-a-passo Kaifu tem uma longa vida útil e dificilmente requer manutenção especial,Redução adicional dos custos para os clientes.

As aplicações dos motores híbridos passo a passo Kaifull PRMCAS

Os motores híbridos passo-a-passo Kaifull são utilizados principalmente em sistemas de controlo digital, com alta precisão e funcionamento fiável.O controlo de circuito fechado também pode ser alcançadoOs motores passo a passo têm sido amplamente utilizados em sistemas de controlo digital, tais como dispositivos de conversão digital para analógica, máquinas-ferramentas CNC, periféricos de computadores, gravadores automáticos, relógios, etc.,foram também aplicados em linhas de produção de automação industrial, equipamentos de impressão, etc.

Os cenários de aplicação dos motores passo-a-passo Kaifull são muito amplos, sendo os seguintes alguns exemplos de aplicação:

Área industrial:Os motores passo a passo são usados em instrumentação automotiva, equipamentos de produção de automação de máquinas-ferramenta, fabricação de robôs, inspeção e fluxo de processos.

Campo de segurança: utilizado para produtos de monitorização, como PAN/ZOOM/TILT para câmaras de segurança.

Área médica; bombas hidráulicas, ventiladores e analisadores de sangue usados em scanners médicos, amostras, fotografia oral digital.

No domínio da electrónica de consumo, é utilizado em várias fases da produção de produtos eletrónicos, tais como impressão de pasta de solda, colocação SMT, solda de refluxo, inspecção visual, produção de cabos com terminais,máquinas de distribuição, máquinas de laminação de tela, impressoras 3D, etc.

Equipamento e instrumentos de precisão: utilizados em caixas eletrónicos, impressoras a jato de tinta, máquinas de gravação, máquinas fotográficas, equipamento de pintura a vapor, periféricos de computadores e dispositivos de armazenamento de dados maciços, instrumentos de precisão,Sistemas de informação de controlo industrial, automação de escritório, robôs e outros campos, especialmente adequados para aplicações com operação suave, baixo ruído, resposta rápida, longa vida útil e alto binário de saída.

Máquinas e aparelhos têxteis: É amplamente utilizado em equipamentos de máquinas têxteis, tais como máquinas de bordado informatizadas.baixo ruído de funcionamento, operação estável, bom desempenho de controlo e baixo custo global.

Dispositivos móveis planos: como máquinas de corte a laser, impressoras, scanners, etc.

Instrumentos de medição: como scanners 3D de alta precisão, equipamento de medição óptica, etc.

Equipamento médico: utilizados para instrumentos médicos e cirúrgicos, etc.

Lente da câmara. Utilizado para focar e mover dispositivos ópticos, etc.

Esses cenários de aplicação normalmente exigem que os motores passo a passo tenham características como alta precisão, baixo ruído, resposta rápida e longa vida útil para atender ao posicionamento, controle,e requisitos de desempenho de diferentes indústrias.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.

6. Torque Velocidade Curvas
