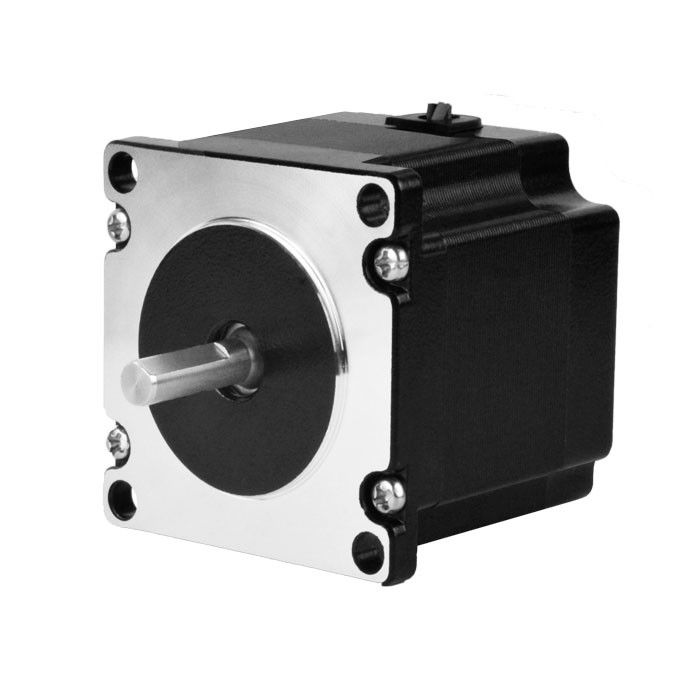

1. Visão geral do produto

O motor passo é um motor que converte o sinal de pulso elétrico no deslocamento de ângulo correspondente ou no deslocamento da linha.Pode utilizar a quantidade e a frequência do pulso para controlar a rotação (ângulo de rotação, velocidade de rotação) em aplicações de automação. Para cada pulso, o rotor do motor gira em um ângulo ou para a frente, e seu deslocamento de ângulo de saída ou deslocamento da linha é proporcional ao pulso de entrada,e a velocidade é proporcional à frequência do pulsoPortanto, o motor passo também é chamado de motor de pulso.

No caso de não sobrecarga, a velocidade do motor e a posição de paragem dependem apenas da frequência e do número da entrada pulsada, sem serem afectadas pela alteração de carga.adicionar um sinal de pulso ao motorA vantagem desta relação linear entre o pulso e o ângulo de rotação, mais que um motor passo só tem erros periódicos sem erros cumulativos,fazer o motor passo amplamente utilizado na velocidade de automação, posição e outros campos de controlo facilmente.

Com o desenvolvimento da investigação de produtos e desenvolvimento da tecnologia, o desempenho do sistema de passo foi melhorado ainda mais.Não haverá perda de passo, principalmente hoje em dia., e vida útil muito longa, quase sem necessidade de manutenção, o que torna os passo-a-passo populares e amplamente utilizados em muitos tipos de aplicações de controle de movimento de automação industrial.

Atualmente, os motores passo-a-passo são amplamente utilizados no campo do controlo de movimento.Várias questões que devem ser notadasquando se utilizam motores híbridos passo a passo.

O binário do motor passo-a-passo diminuirá à medida que a velocidade aumenta.

Quando o motor passo-a-passo gira, a indutividade de cada enrolamento de fase do motor formará uma força eletromotriz reversa.Neste caso, a corrente de fase do motor diminui com o aumento da frequência (ou velocidade), resultando em uma diminuição do binário.

O motor passo a passo pode funcionar bem a baixas velocidades, mas se exceder uma certa velocidade, pode não arrancar ou pode haver um forte ruído de assobio.

O motor passo-a-passo tem um parâmetro técnico: frequência de arranque sem carga, que é a frequência de pulso a que o motor passo-a-passo pode arrancar normalmente em condições sem carga.Se a frequência do pulso for superior a este valor, o motor não pode arrancar normalmente e pode sofrer perda de passo ou bloqueio do rotor. Com carga, a frequência de arranque deve ser menor.Deve haver um processo de aceleração na frequência do pulso, ou seja, a frequência de partida deve ser inferior,e, em seguida, uma certa aceleração deve ser aplicada para alcançar a alta frequência desejada (a velocidade do motor deve aumentar de baixa velocidade para alta velocidade).

Como superar a vibração e o ruído dos motores passo-a-passo híbridos de duas fases durante a operação a baixa velocidade?

As desvantagens inerentes dos motores passo a passo são a alta vibração e ruído durante a rotação a baixa velocidade, que geralmente podem ser superadas pelas seguintes soluções:

A. Se o motor passo-a-passo funcionar exatamente na zona de ressonância, a transmissão mecânica, tal como a alteração da razão de redução, pode evitar a zona de ressonância;

B. O método mais utilizado e conveniente é o uso de controladores com funções de subdivisão;

C. Substituir por um motor passo-a-passo com um ângulo de passo menor, como um motor passo-a-passo de três ou cinco fases.

As aplicações dos motores híbridos passo a passo Kaifull PRMCAS

Principalmente utilizado nas indústrias, aeroespacial, robótica, medição de precisão e outros campos, tais como teodolitos optoeletrônicos para rastreamento de satélites, instrumentos militares,Equipamento de comunicação e radar, a aplicação generalizada da tecnologia de accionamento por subdivisão torna o número de fases dos motores não limitado pelo ângulo de passo, facilitando a concepção do produto.na tecnologia de accionamento por subdivisão de motores passo a passo, motor de corrente constante de corte, motor de modulação de largura de pulso do instrumento e controle de rotação uniforme de amplitude constante do vetor de corrente são adotados,Melhorar significativamente a precisão de funcionamento dos motores passo a passo e promover o desenvolvimento de motores passo a passo em direção à alta velocidade e precisão em aplicações de média e baixa potência.

Os motores passo-a-passo híbridos Kaifull são atualmente amplamente utilizados em vários equipamentos e instrumentos de automação, tais como máquinas de gravação, máquinas a laser, máquinas-ferramenta CNC, máquinas têxteis e de vestuário,equipamento médico, equipamento de medição, equipamento de processamento electrónico, equipamento de máquinas de embalagem, etc.

No domínio da robótica

No campo da robótica, os motores passo a passo são amplamente utilizados para controlar o movimento e a direção dos braços do robô.O robô pode facilmente e com precisão pegar ou colocar itens.

Equipamento de impressão

Na indústria de impressão e montagem, os motores passo a passo conseguem impressão e montagem de alta qualidade controlando o movimento de rolos, discos e outras partes móveis na máquina de impressão.

Dispositivos médicos

No campo dos dispositivos médicos, os motores passo a passo são utilizados para controlar o posicionamento e o movimento automatizados de robôs cirúrgicos e equipamentos médicos.

Impressão 3D

Na tecnologia de impressão 3D, os motores passo a passo podem alcançar estruturas e formas 3D complexas controlando o movimento da cabeça de impressão.

Automatização industrial

No campo da automação industrial, os motores passo a passo são amplamente utilizados no controlo de vários equipamentos, tais como máquinas de gravura, máquinas a laser, máquinas-ferramentas CNC,Máquinas e aparelhos têxteis, equipamento médico, equipamento de medição, equipamento de processamento electrónico, máquinas de embalagem e outros equipamentos e instrumentos de automação.

Em resumo, os motores passo-a-passo tornaram-se um componente indispensável em vários campos de aplicação,Ajudando vários dispositivos e máquinas a realizar ações complexas através de seu movimento estável e controle preciso.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.

6. Torque Velocidade Curvas
