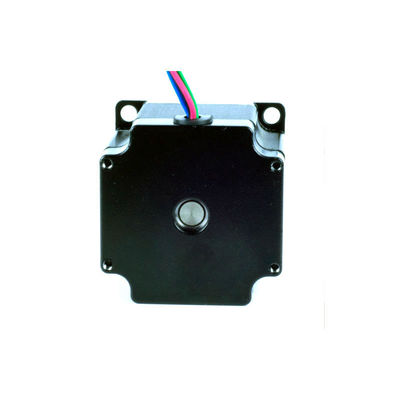

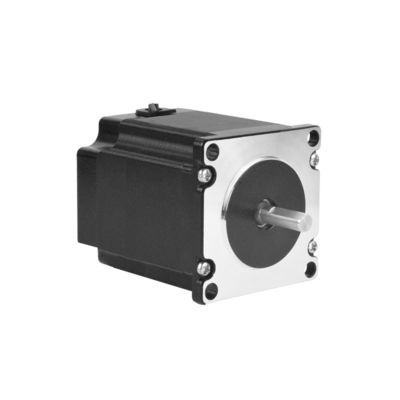

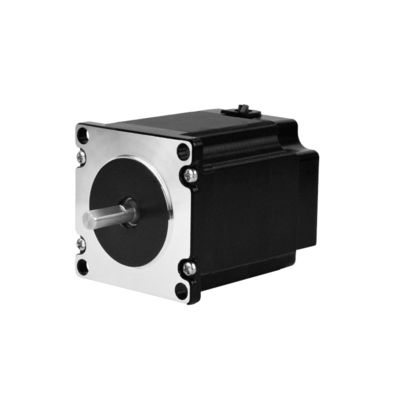

57HS145/185/190 Série Oito fios 2 Fases Hybrid Stepper Motors

1. Visão geral do produto

O motor passo é um motor que converte o sinal de pulso elétrico no deslocamento de ângulo correspondente ou no deslocamento da linha.Pode utilizar a quantidade e a frequência do pulso para controlar a rotação (ângulo de rotação, velocidade de rotação) em aplicações de automação. Para cada pulso, o rotor do motor gira em um ângulo ou para a frente, e seu deslocamento de ângulo de saída ou deslocamento da linha é proporcional ao pulso de entrada,e a velocidade é proporcional à frequência do pulsoPortanto, o motor passo também é chamado de motor de pulso.

No caso de não sobrecarga, a velocidade do motor e a posição de paragem dependem apenas da frequência e do número da entrada pulsada, sem serem afectadas pela alteração de carga.adicionar um sinal de pulso ao motorA vantagem desta relação linear entre o pulso e o ângulo de rotação, mais que um motor passo só tem erros periódicos sem erros cumulativos,fazer o motor passo amplamente utilizado na velocidade de automação, posição e outros campos de controlo facilmente.

Com o desenvolvimento da investigação de produtos e desenvolvimento da tecnologia, o desempenho do sistema de passo foi melhorado ainda mais.Não haverá perda de passo, principalmente hoje em dia., e vida útil muito longa, quase sem necessidade de manutenção, o que torna os passo-a-passo populares e amplamente utilizados em muitos tipos de aplicações de controle de movimento de automação industrial.

Atualmente, os motores passo-a-passo são amplamente utilizados no campo do controlo de movimento.Várias questões que devem ser notadasquando se utilizam motores híbridos passo a passo.

O binário do motor passo-a-passo diminuirá à medida que a velocidade aumenta.

Quando o motor passo-a-passo gira, a indutividade de cada enrolamento de fase do motor formará uma força eletromotriz reversa.Neste caso, a corrente de fase do motor diminui com o aumento da frequência (ou velocidade), resultando em uma diminuição do binário.

O motor passo a passo pode funcionar bem a baixas velocidades, mas se exceder uma certa velocidade, pode não arrancar ou pode haver um forte ruído de assobio.

O motor passo-a-passo tem um parâmetro técnico: frequência de arranque sem carga, que é a frequência de pulso a que o motor passo-a-passo pode arrancar normalmente em condições sem carga.Se a frequência do pulso for superior a este valor, o motor não pode arrancar normalmente e pode sofrer perda de passo ou bloqueio do rotor. Com carga, a frequência de arranque deve ser menor.Deve haver um processo de aceleração na frequência do pulso, ou seja, a frequência de partida deve ser inferior,e, em seguida, uma certa aceleração deve ser aplicada para alcançar a alta frequência desejada (a velocidade do motor deve aumentar de baixa velocidade para alta velocidade).

Como superar a vibração e o ruído dos motores passo-a-passo híbridos de duas fases durante a operação a baixa velocidade?

As desvantagens inerentes dos motores passo a passo são a alta vibração e ruído durante a rotação a baixa velocidade, que geralmente podem ser superadas pelas seguintes soluções:

A. Se o motor passo-a-passo funcionar exatamente na zona de ressonância, a transmissão mecânica, tal como a alteração da razão de redução, pode evitar a zona de ressonância;

B. O método mais utilizado e conveniente é o uso de controladores com funções de subdivisão;

C. Substituir por um motor passo-a-passo com um ângulo de passo menor, como um motor passo-a-passo de três ou cinco fases.

As aplicações dos motores híbridos passo a passo Kaifull PRMCAS

Os motores híbridos passo-a-passo Kaifull são utilizados principalmente em sistemas de controlo digital, com alta precisão e funcionamento fiável.O controlo de circuito fechado também pode ser alcançadoOs motores passo a passo têm sido amplamente utilizados em sistemas de controlo digital, tais como dispositivos de conversão digital para analógica, máquinas-ferramentas CNC, periféricos de computadores, gravadores automáticos, relógios, etc.,foram também aplicados em linhas de produção de automação industrial, equipamentos de impressão, etc.

Os cenários de aplicação dos motores passo-a-passo Kaifull são muito amplos, sendo os seguintes alguns exemplos de aplicação:

Área industrial:Os motores passo a passo são usados em instrumentação automotiva, equipamentos de produção de automação de máquinas-ferramenta, fabricação de robôs, inspeção e fluxo de processos.

Campo de segurança: utilizado para produtos de monitorização, como PAN/ZOOM/TILT para câmaras de segurança.

Área médica; bombas hidráulicas, ventiladores e analisadores de sangue usados em scanners médicos, amostras, fotografia oral digital.

No domínio da electrónica de consumo, é utilizado em várias fases da produção de produtos eletrónicos, tais como impressão de pasta de solda, colocação SMT, solda de refluxo, inspecção visual, produção de cabos com terminais,máquinas de distribuição, máquinas de laminação de tela, impressoras 3D, etc.

Equipamento e instrumentos de precisão: utilizados em caixas eletrónicos, impressoras a jato de tinta, máquinas de gravação, máquinas fotográficas, equipamento de pintura a vapor, periféricos de computadores e dispositivos de armazenamento de dados maciços, instrumentos de precisão,Sistemas de informação de controlo industrial, automação de escritório, robôs e outros campos, especialmente adequados para aplicações com operação suave, baixo ruído, resposta rápida, longa vida útil e alto binário de saída.

Máquinas e aparelhos têxteis: É amplamente utilizado em equipamentos de máquinas têxteis, tais como máquinas de bordado informatizadas.baixo ruído de funcionamento, operação estável, bom desempenho de controlo e baixo custo global.

Dispositivos móveis planos: como máquinas de corte a laser, impressoras, scanners, etc.

Instrumentos de medição: como scanners 3D de alta precisão, equipamento de medição óptica, etc.

Equipamento médico: utilizados para instrumentos médicos e cirúrgicos, etc.

Lente da câmara. Utilizado para focar e mover dispositivos ópticos, etc.

Esses cenários de aplicação normalmente exigem que os motores passo a passo tenham características como alta precisão, baixo ruído, resposta rápida e longa vida útil para atender ao posicionamento, controle,e requisitos de desempenho de diferentes indústrias.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.
