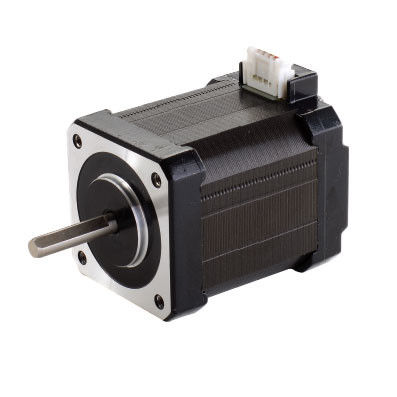

1. Visão geral dos produtos

O motor passo é uma agência executiva que converte pulsos elétricos em deslocamento de canto.Você pode controlar o deslocamento do ângulo controlando o número de pulsos para alcançar o propósito de posicionamento precisoAo mesmo tempo, pode controlar a velocidade e a aceleração da rotação do motor, controlando a frequência do pulso para atingir o objectivo da regulação da velocidade.

O motor passo híbrido é atualmente o motor passo mais utilizado, e todo mundo está familiarizado com o motor passo..

Como escolher o motor a passo certo para as nossas aplicações?

Escolha do binário do motor a passo

O binário do motor a passo é semelhante à "potência" dos motores tradicionais.A estrutura física do motor a passo é completamente diferente dos motores AC e DC e a potência de saída pode ser variável.

Geralmente, selecionamos o tamanho do motor de acordo com a necessidade de binário em operação. Por exemplo, se o binário necessário for inferior a 0,8N.M, os motores passo-a-passo do tamanho do quadro 20/28/35/39/42mm são adequados.Se o binário necessário for de cerca de 1N.M, selecione o motor de 57 mm. Quando o binário necessário for de vários N.M ou até mais, normalmente selecione motores a passo com tamanho de quadro de 86/110/130 mm ou maior.

Seleção da velocidade do motor a passo

Deve ser dada especial atenção à velocidade do motor passo-a-passo alvo, porque o binário de saída do motor é inversamente proporcional à velocidade, isto é,quando a velocidade do motor passo é baixa (500-600 rpm ou velocidade inferior por minuto)Quando a velocidade do motor aumenta, o torque do motor diminui e especialmente quando a velocidade é de 1000 rpm e acima.

Às vezes, quando são necessários motores de alta velocidade, a resistência da bobina, a indutividade e outros indicadores do motor a passos devem ser cuidadosamente considerados.Escolha um motor com um pouco menos de indutividade é melhorNo entanto, se quiserem baixa velocidade e grande binário, é melhor um motor passo a passo com uma indutividade não inferior a 10mH.

Seleção da frequência de arranque sem carga

Este é um indicador mais importante para a compra de motores. Se for necessário iniciar e parar frequentemente num curto espaço de tempo, e a velocidade é de cerca de 1000 rpm (ou superior),Normalmente é necessário "acelerar o arranque", ou seja, necessitam de um motor com alta frequência de arranque sem carga.

Selecção de fases

No que diz respeito à escolha do número de fases do motor passo, muitos clientes não prestam atenção suficiente.,No entanto, se forem necessários desempenhos mais elevados, os motores bifásicos podem ser utilizados para a manutenção de motores de duas fases.especialmente para precisão ou suavidade, 3 fases ou 5 fases pode ser melhor.

Selecionar o nível de protecção

Existem motores de passo especiais, tais como à prova de água e óleo, à prova de poeira para algumas ocasiões especiais.

Outras especificações especiais

No âmbito da autorização técnica, teremos o prazer de lhe fornecer serviços personalizados, incluindo, mas não limitado a, corrente, binário, velocidade,eixo oco, duplo eixo, codificador, banda, freio de correia, etc.

Embora o motor passo a passo e a sua tecnologia de controlo estejam actualmente muito maduros, se não forem utilizados adequadamente, pode ainda haver uma situação de perda de passo, ou seja, erro de posição.Analisar as causas comuns e soluções dos erros de posição.

Razões para o erro de posição dos motores passo a passo

Inercia de grande carga

Quando a inércia da carga impulsionada pelo motor passo é grande, a sua inércia irá gerar força de inércia,causando a saída da forma de onda da corrente do controlador do motor passo a passo ser inconsistente com a forma de onda actual necessária, o que resulta numa posição imprecisa do motor passo a passo.

O condutor do motor passo não está ajustado corretamente

Ajustes incorretos do motor passo a passo, como fração fina, ângulo de passo e outras configurações de parâmetros, também podem levar a um aumento no erro de posição do motor passo a passo.

A saída de sinal de pulso pelo controlador do motor passo é instável

Quando a saída de sinal de pulso do controlador do motor passo é instável, pode levar a uma posição imprecisa do motor passo.Esta situação é mais comum quando se utiliza a transmissão de sinais de controlo a longa distância.

O motor passo-a-passo está danificado.

O rotor ou o estator do motor passo pode estar danificado, ou os rolamentos podem estar danificados, o que pode levar a erros de posição no motor passo.

Métodos para resolver o erro de posição dos motores passo a passo

Inercia da carga de controlo

O erro de posição do motor passo pode ser reduzido pela redução da inércia de carga.métodos como a instalação de amortecedores e a alteração do modo de inércia de carga podem ser usados para reduzir a inércia de carga.

Configure corretamente os parâmetros do driver

Defina corretamente os parâmetros de subdivisão e ângulo de passo do condutor do motor passo-a-passo para garantir a precisão da posição.

sinal de pulso de saída estável

Geradores de pulso de alta precisão ou filtros ajustáveis podem ser usados para estabilizar o sinal de pulso de saída e reduzir o erro de posição dos motores passo a passo.

Substituir componentes danificados do motor passo a passo

Quando o motor passo é danificado, é necessário substituir os componentes correspondentes para restabelecer o funcionamento normal do motor passo.

As aplicações dos motores híbridos passo a passo Kaifull PRMCAS

Os motores híbridos passo-a-passo Kaifull são utilizados principalmente em sistemas de controlo digital, com alta precisão e funcionamento fiável.O controlo de circuito fechado também pode ser alcançadoOs motores passo a passo têm sido amplamente utilizados em sistemas de controlo digital, tais como dispositivos de conversão digital para analógica, máquinas-ferramentas CNC, periféricos de computadores, gravadores automáticos, relógios, etc.,foram também aplicados em linhas de produção de automação industrial, equipamentos de impressão, etc.

Os cenários de aplicação dos motores passo-a-passo Kaifull são muito amplos, sendo os seguintes alguns exemplos de aplicação:

Área industrial:Os motores passo a passo são usados em instrumentação automotiva, equipamentos de produção de automação de máquinas-ferramenta, fabricação de robôs, inspeção e fluxo de processos.

Campo de segurança: utilizado para produtos de monitorização, como PAN/ZOOM/TILT para câmaras de segurança.

Área médica; bombas hidráulicas, ventiladores e analisadores de sangue usados em scanners médicos, amostras, fotografia oral digital.

No domínio da electrónica de consumo, é utilizado em várias fases da produção de produtos eletrónicos, tais como impressão de pasta de solda, colocação SMT, solda de refluxo, inspecção visual, produção de cabos com terminais,máquinas de distribuição, máquinas de laminação de tela, impressoras 3D, etc.

Equipamento e instrumentos de precisão: utilizados em caixas eletrónicos, impressoras a jato de tinta, máquinas de gravação, máquinas fotográficas, equipamento de pintura a vapor, periféricos de computadores e dispositivos de armazenamento de dados maciços, instrumentos de precisão,Sistemas de informação de controlo industrial, automação de escritório, robôs e outros campos, especialmente adequados para aplicações com operação suave, baixo ruído, resposta rápida, longa vida útil e alto binário de saída.

Máquinas e aparelhos têxteis: É amplamente utilizado em equipamentos de máquinas têxteis, tais como máquinas de bordado informatizadas.baixo ruído de funcionamento, operação estável, bom desempenho de controlo e baixo custo global.

Dispositivos móveis planos: como máquinas de corte a laser, impressoras, scanners, etc.

Instrumentos de medição: como scanners 3D de alta precisão, equipamento de medição óptica, etc.

Equipamento médico: utilizados para instrumentos médicos e cirúrgicos, etc.

Lente da câmara. Utilizado para focar e mover dispositivos ópticos, etc.

Esses cenários de aplicação normalmente exigem que os motores passo a passo tenham características como alta precisão, baixo ruído, resposta rápida e longa vida útil para atender ao posicionamento, controle,e requisitos de desempenho de diferentes indústrias.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.

6. Torque Velocidade Curvas
