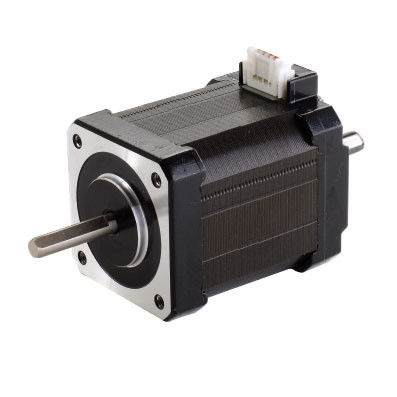

42AHS054 Motor híbrido passo-a-passo de dois eixos de seis fios

1. Visão geral dos produtos

O motor passo é uma agência executiva que converte pulsos elétricos em deslocamento de canto.Você pode controlar o deslocamento do ângulo controlando o número de pulsos para alcançar o propósito de posicionamento precisoAo mesmo tempo, pode controlar a velocidade e a aceleração da rotação do motor, controlando a frequência do pulso para atingir o objectivo da regulação da velocidade.

O motor passo híbrido é atualmente o motor passo mais utilizado, e todo mundo está familiarizado com o motor passo..

Como escolher o motor a passo certo para as nossas aplicações?

Escolha do binário do motor a passo

O binário do motor a passo é semelhante à "potência" dos motores tradicionais.A estrutura física do motor a passo é completamente diferente dos motores AC e DC e a potência de saída pode ser variável.

Geralmente, selecionamos o tamanho do motor de acordo com a necessidade de binário em operação. Por exemplo, se o binário necessário for inferior a 0,8N.M, os motores passo-a-passo do tamanho do quadro 20/28/35/39/42mm são adequados.Se o binário necessário for de cerca de 1N.M, selecione o motor de 57 mm. Quando o binário necessário for de vários N.M ou até mais, normalmente selecione motores a passo com tamanho de quadro de 86/110/130 mm ou maior.

Seleção da velocidade do motor a passo

Deve ser dada especial atenção à velocidade do motor passo-a-passo alvo, porque o binário de saída do motor é inversamente proporcional à velocidade, isto é,quando a velocidade do motor passo é baixa (500-600 rpm ou velocidade inferior por minuto)Quando a velocidade do motor aumenta, o torque do motor diminui e especialmente quando a velocidade é de 1000 rpm e acima.

Às vezes, quando são necessários motores de alta velocidade, a resistência da bobina, a indutividade e outros indicadores do motor a passos devem ser cuidadosamente considerados.Escolha um motor com um pouco menos de indutividade é melhorNo entanto, se quiserem baixa velocidade e grande binário, é melhor um motor passo a passo com uma indutividade não inferior a 10mH.

Seleção da frequência de arranque sem carga

Este é um indicador mais importante para a compra de motores. Se for necessário iniciar e parar frequentemente num curto espaço de tempo, e a velocidade é de cerca de 1000 rpm (ou superior),Normalmente é necessário "acelerar o arranque", ou seja, necessitam de um motor com alta frequência de arranque sem carga.

Selecção de fases

No que diz respeito à escolha do número de fases do motor passo, muitos clientes não prestam atenção suficiente.,No entanto, se forem necessários desempenhos mais elevados, os motores bifásicos podem ser utilizados para a manutenção de motores de duas fases.especialmente para precisão ou suavidade, 3 fases ou 5 fases pode ser melhor.

Selecionar o nível de protecção

Existem motores de passo especiais, tais como à prova de água e óleo, à prova de poeira para algumas ocasiões especiais.

Outras especificações especiais

No âmbito da autorização técnica, teremos o prazer de lhe fornecer serviços personalizados, incluindo, mas não limitado a, corrente, binário, velocidade,eixo oco, duplo eixo, codificador, banda, freio de correia, etc.

Embora o motor passo a passo e a sua tecnologia de controlo estejam actualmente muito maduros, se não forem utilizados adequadamente, pode ainda haver uma situação de perda de passo, ou seja, erro de posição.Analisar as causas comuns e soluções dos erros de posição.

Razões para o erro de posição dos motores passo a passo

Inercia de grande carga

Quando a inércia da carga impulsionada pelo motor passo é grande, a sua inércia irá gerar força de inércia,causando a saída da forma de onda da corrente do controlador do motor passo a passo ser inconsistente com a forma de onda actual necessária, o que resulta numa posição imprecisa do motor passo a passo.

O condutor do motor passo não está ajustado corretamente

Ajustes incorretos do motor passo a passo, como fração fina, ângulo de passo e outras configurações de parâmetros, também podem levar a um aumento no erro de posição do motor passo a passo.

A saída de sinal de pulso pelo controlador do motor passo é instável

Quando a saída de sinal de pulso do controlador do motor passo é instável, pode levar a uma posição imprecisa do motor passo.Esta situação é mais comum quando se utiliza a transmissão de sinais de controlo a longa distância.

O motor passo-a-passo está danificado.

O rotor ou o estator do motor passo pode estar danificado, ou os rolamentos podem estar danificados, o que pode levar a erros de posição no motor passo.

Métodos para resolver o erro de posição dos motores passo a passo

Inercia da carga de controlo

O erro de posição do motor passo pode ser reduzido pela redução da inércia de carga.métodos como a instalação de amortecedores e a alteração do modo de inércia de carga podem ser usados para reduzir a inércia de carga.

Configure corretamente os parâmetros do driver

Defina corretamente os parâmetros de subdivisão e ângulo de passo do condutor do motor passo-a-passo para garantir a precisão da posição.

sinal de pulso de saída estável

Geradores de pulso de alta precisão ou filtros ajustáveis podem ser usados para estabilizar o sinal de pulso de saída e reduzir o erro de posição dos motores passo a passo.

Substituir componentes danificados do motor passo a passo

Quando o motor passo é danificado, é necessário substituir os componentes correspondentes para restabelecer o funcionamento normal do motor passo.

As aplicações dos motores híbridos passo a passo Kaifull PRMCAS

Máquinas-ferramentas e máquinas de gravura

A aplicação de motores passo-a-passo em máquinas-ferramenta também é muito comum.obtendo assim precisão e velocidade na usinagem de peças de trabalhoPode alcançar diferentes efeitos de processamento, alta velocidade e alta eficiência.

Equipamento de automação

A aplicação dos motores passo a passo em equipamentos de automação também é muito extensa.Consequentemente, alcançar o controlo automático do equipamentoPode atingir diferentes efeitos de controlo, tais como alta velocidade e alta estabilidade.

Máquinas de impressão

Em uma impressora, um motor passo-a-passo é usado para controlar o movimento da cabeça de impressão, alcançando assim a impressão precisa de texto, imagens e gráficos.Pode conseguir diferentes efeitos de impressão, tais como alta definição, alta velocidade e alta estabilidade.

Componentes para automóveis

A aplicação de motores passo-a-passo em componentes automotivos também é muito comum.janelasO sistema permite a utilização de um sistema de controlo automático de componentes de automóveis, que permite a obtenção de diferentes efeitos de controlo, tais como alta velocidade e alta fiabilidade.

Equipamento óptico

No equipamento óptico, os motores passo-a-passo são amplamente utilizados em moduladores, ajuste fino e outros aspectos.são amplamente utilizados em vários mecanismos de posicionamento óptico, o que pode proporcionar maior estabilidade e precisão para equipamentos ópticos.

Dispositivos médicos

Os motores passo a passo são amplamente utilizados em dispositivos médicos, especialmente em instrumentos cirúrgicos como lâminas e cortadores.O posicionamento de alta precisão dos motores passo a passo pode melhorar significativamente a precisão da cirurgia e tornar a cirurgia mais seguraOs motores passo a passo podem também ser utilizados em dispositivos como marcapasos e seringas.

Aplicações de posicionamento de precisão

Os motores passo a passo podem realizar tarefas de posicionamento preciso através de movimento quantitativo e ângulos de passo fixos, o que os torna amplamente utilizados em vários equipamentos de posicionamento de precisão,como equipamento óptico, equipamento têxtil, máquinas de bordado por computador, equipamento médico, equipamento de automação, etc. Estes equipamentos exigem geralmente máquinas de posicionamento de alta precisão e estável,e os motores passo a passo são perfeitos para tais tarefas.

Em resumo, os motores passo a passo podem ser amplamente utilizados em vários campos devido às suas características de movimento quantitativo e ângulo de passo fixo,fornecer uma força motriz mais precisa e eficiente para equipamentos mecânicos para alcançar uma maior eficiência e qualidade da produção.
