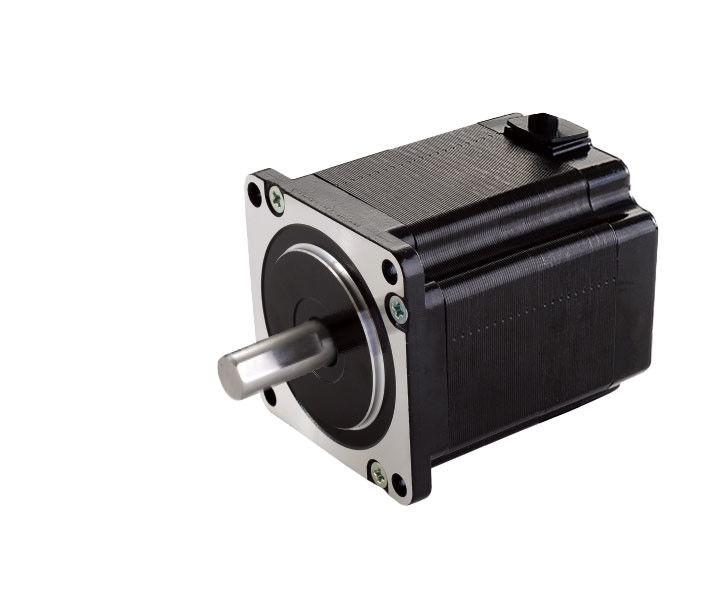

1. Visão geral dos produtos

O motor passo é uma agência executiva que converte pulsos elétricos em deslocamento de canto.Você pode controlar o deslocamento do ângulo controlando o número de pulsos para alcançar o propósito de posicionamento precisoAo mesmo tempo, pode controlar a velocidade e a aceleração da rotação do motor, controlando a frequência do pulso para atingir o objectivo da regulação da velocidade.

O motor passo híbrido é atualmente o motor passo mais utilizado, e todo mundo está familiarizado com o motor passo..

Como escolher o motor a passo certo para as nossas aplicações?

Escolha do binário do motor a passo

O binário do motor a passo é semelhante à "potência" dos motores tradicionais.A estrutura física do motor a passo é completamente diferente dos motores AC e DC e a potência de saída pode ser variável.

Geralmente, selecionamos o tamanho do motor de acordo com a necessidade de binário em operação. Por exemplo, se o binário necessário for inferior a 0,8N.M, os motores passo-a-passo do tamanho do quadro 20/28/35/39/42mm são adequados.Se o binário necessário for de cerca de 1N.M, selecione o motor de 57 mm. Quando o binário necessário for de vários N.M ou até mais, normalmente selecione motores a passo com tamanho de quadro de 86/110/130 mm ou maior.

Seleção da velocidade do motor a passo

Deve ser dada especial atenção à velocidade do motor passo-a-passo alvo, porque o binário de saída do motor é inversamente proporcional à velocidade, isto é,quando a velocidade do motor passo é baixa (500-600 rpm ou velocidade inferior por minuto)Quando a velocidade do motor aumenta, o torque do motor diminui e especialmente quando a velocidade é de 1000 rpm e acima.

Às vezes, quando são necessários motores de alta velocidade, a resistência da bobina, a indutividade e outros indicadores do motor a passos devem ser cuidadosamente considerados.Escolha um motor com um pouco menos de indutividade é melhorNo entanto, se quiserem baixa velocidade e grande binário, é melhor um motor passo a passo com uma indutividade não inferior a 10mH.

Seleção da frequência de arranque sem carga

Este é um indicador mais importante para a compra de motores. Se for necessário iniciar e parar frequentemente num curto espaço de tempo, e a velocidade é de cerca de 1000 rpm (ou superior),Normalmente é necessário "acelerar o arranque", ou seja, necessitam de um motor com alta frequência de arranque sem carga.

Selecção de fases

No que diz respeito à escolha do número de fases do motor passo, muitos clientes não prestam atenção suficiente.,No entanto, se forem necessários desempenhos mais elevados, os motores bifásicos podem ser utilizados para a manutenção de motores de duas fases.especialmente para precisão ou suavidade, 3 fases ou 5 fases pode ser melhor.

Selecionar o nível de protecção

Existem motores de passo especiais, tais como à prova de água e óleo, à prova de poeira para algumas ocasiões especiais.

Outras especificações especiais

No âmbito da autorização técnica, teremos o prazer de lhe fornecer serviços personalizados, incluindo, mas não limitado a, corrente, binário, velocidade,eixo oco, duplo eixo, codificador, banda, freio de correia, etc.

Atualmente, os motores passo-a-passo são amplamente utilizados no campo do controlo de movimento.várias questõesque devem ser tidos em conta quando se utilizam motores híbridos passo a passo.

O binário do motor passo-a-passo diminuirá à medida que a velocidade aumenta.

Quando o motor passo-a-passo gira, a indutividade de cada enrolamento de fase do motor formará uma força eletromotriz reversa.Neste caso, a corrente de fase do motor diminui com o aumento da frequência (ou velocidade), resultando em uma diminuição do binário.

O motor passo a passo pode funcionar bem a baixas velocidades, mas se exceder uma certa velocidade, pode não arrancar ou pode haver um forte ruído de assobio.

O motor passo-a-passo tem um parâmetro técnico: frequência de arranque sem carga, que é a frequência de pulso a que o motor passo-a-passo pode arrancar normalmente em condições sem carga.Se a frequência do pulso for superior a este valor, o motor não pode arrancar normalmente e pode sofrer perda de passo ou bloqueio do rotor. Com carga, a frequência de arranque deve ser menor.Deve haver um processo de aceleração na frequência do pulso, ou seja, a frequência de partida deve ser inferior,e, em seguida, uma certa aceleração deve ser aplicada para alcançar a alta frequência desejada (a velocidade do motor deve aumentar de baixa velocidade para alta velocidade).

Como superar a vibração e o ruído dos motores passo-a-passo híbridos de duas fases durante a operação a baixa velocidade?

As desvantagens inerentes dos motores passo a passo são a alta vibração e ruído durante a rotação a baixa velocidade, que geralmente podem ser superadas pelas seguintes soluções:

A. Se o motor passo-a-passo funcionar exatamente na zona de ressonância, a transmissão mecânica, tal como a alteração da razão de redução, pode evitar a zona de ressonância;

B. O método mais utilizado e conveniente é o uso de controladores com funções de subdivisão;

C. Substituir por um motor passo-a-passo com um ângulo de passo menor, como um motor passo-a-passo de três ou cinco fases.

As aplicações dos motores híbridos passo a passo Kaifull PRMCAS

Os motores híbridos passo-a-passo Kaifull são utilizados principalmente em sistemas de controlo digital, com alta precisão e funcionamento fiável.O controlo de circuito fechado também pode ser alcançadoOs motores passo a passo têm sido amplamente utilizados em sistemas de controlo digital, tais como dispositivos de conversão digital para analógica, máquinas-ferramentas CNC, periféricos de computadores, gravadores automáticos, relógios, etc.,foram também aplicados em linhas de produção de automação industrial, equipamentos de impressão, etc.

Os cenários de aplicação dos motores passo-a-passo Kaifull são muito amplos, sendo os seguintes alguns exemplos de aplicação:

Área industrial:Os motores passo a passo são usados em instrumentação automotiva, equipamentos de produção de automação de máquinas-ferramenta, fabricação de robôs, inspeção e fluxo de processos.

Campo de segurança: utilizado para produtos de monitorização, como PAN/ZOOM/TILT para câmaras de segurança.

Área médica; bombas hidráulicas, ventiladores e analisadores de sangue usados em scanners médicos, amostras, fotografia oral digital.

No domínio da electrónica de consumo, é utilizado em várias fases da produção de produtos eletrónicos, tais como impressão de pasta de solda, colocação SMT, solda de refluxo, inspecção visual, produção de cabos com terminais,máquinas de distribuição, máquinas de laminação de tela, impressoras 3D, etc.

Equipamento e instrumentos de precisão: utilizados em caixas eletrónicos, impressoras a jato de tinta, máquinas de gravação, máquinas fotográficas, equipamento de pintura a vapor, periféricos de computadores e dispositivos de armazenamento de dados maciços, instrumentos de precisão,Sistemas de informação de controlo industrial, automação de escritório, robôs e outros campos, especialmente adequados para aplicações com operação suave, baixo ruído, resposta rápida, longa vida útil e alto binário de saída.

Máquinas e aparelhos têxteis: É amplamente utilizado em equipamentos de máquinas têxteis, tais como máquinas de bordado informatizadas.baixo ruído de funcionamento, operação estável, bom desempenho de controlo e baixo custo global.

Dispositivos móveis planos: como máquinas de corte a laser, impressoras, scanners, etc.

Instrumentos de medição: como scanners 3D de alta precisão, equipamento de medição óptica, etc.

Equipamento médico: utilizados para instrumentos médicos e cirúrgicos, etc.

Lente da câmara. Utilizado para focar e mover dispositivos ópticos, etc.

Esses cenários de aplicação normalmente exigem que os motores passo a passo tenham características como alta precisão, baixo ruído, resposta rápida e longa vida útil para atender ao posicionamento, controle,e requisitos de desempenho de diferentes indústrias.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.

6. Torque Velocidade Curvas
