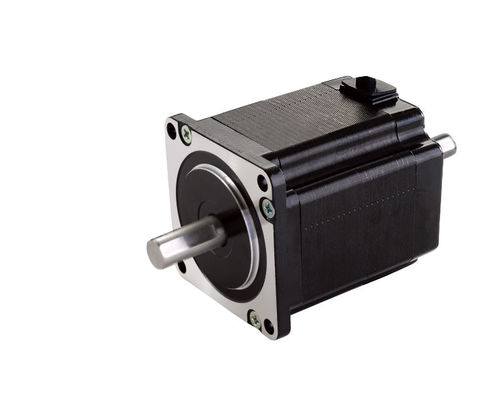

57AHS140 Motor híbrido passo-a-passo de dois eixos de seis fios

1. Visão geral dos produtos

O motor passo é uma agência executiva que converte pulsos elétricos em deslocamento de canto.Você pode controlar o deslocamento do ângulo controlando o número de pulsos para alcançar o propósito de posicionamento precisoAo mesmo tempo, pode controlar a velocidade e a aceleração da rotação do motor, controlando a frequência do pulso para atingir o objectivo da regulação da velocidade.

O motor passo híbrido é atualmente o motor passo mais utilizado, e todo mundo está familiarizado com o motor passo..

Como escolher o motor a passo certo para as nossas aplicações?

Escolha do binário do motor a passo

O binário do motor a passo é semelhante à "potência" dos motores tradicionais.A estrutura física do motor a passo é completamente diferente dos motores AC e DC e a potência de saída pode ser variável.

Geralmente, selecionamos o tamanho do motor de acordo com a necessidade de binário em operação. Por exemplo, se o binário necessário for inferior a 0,8N.M, os motores passo-a-passo do tamanho do quadro 20/28/35/39/42mm são adequados.Se o binário necessário for de cerca de 1N.M, selecione o motor de 57 mm. Quando o binário necessário for de vários N.M ou até mais, normalmente selecione motores a passo com tamanho de quadro de 86/110/130 mm ou maior.

Seleção da velocidade do motor a passo

Deve ser dada especial atenção à velocidade do motor passo-a-passo alvo, porque o binário de saída do motor é inversamente proporcional à velocidade, isto é,quando a velocidade do motor passo é baixa (500-600 rpm ou velocidade inferior por minuto)Quando a velocidade do motor aumenta, o torque do motor diminui e especialmente quando a velocidade é de 1000 rpm e acima.

Às vezes, quando são necessários motores de alta velocidade, a resistência da bobina, a indutividade e outros indicadores do motor a passos devem ser cuidadosamente considerados.Escolha um motor com um pouco menos de indutividade é melhorNo entanto, se quiserem baixa velocidade e grande binário, é melhor um motor passo a passo com uma indutividade não inferior a 10mH.

Seleção da frequência de arranque sem carga

Este é um indicador mais importante para a compra de motores. Se for necessário iniciar e parar frequentemente num curto espaço de tempo, e a velocidade é de cerca de 1000 rpm (ou superior),Normalmente é necessário "acelerar o arranque", ou seja, necessitam de um motor com alta frequência de arranque sem carga.

Selecção de fases

No que diz respeito à escolha do número de fases do motor passo, muitos clientes não prestam atenção suficiente.,No entanto, se forem necessários desempenhos mais elevados, os motores bifásicos podem ser utilizados para a manutenção de motores de duas fases.especialmente para precisão ou suavidade, 3 fases ou 5 fases pode ser melhor.

Selecionar o nível de protecção

Existem motores de passo especiais, tais como à prova de água e óleo, à prova de poeira para algumas ocasiões especiais.

Outras especificações especiais

No âmbito da autorização técnica, teremos o prazer de lhe fornecer serviços personalizados, incluindo, mas não limitado a, corrente, binário, velocidade,eixo oco, duplo eixo, codificador, banda, freio de correia, etc.

Atualmente, os motores passo-a-passo são amplamente utilizados no campo do controlo de movimento.várias questõesque devem ser tidos em conta quando se utilizam motores híbridos passo a passo.

O binário do motor passo-a-passo diminuirá à medida que a velocidade aumenta.

Quando o motor passo-a-passo gira, a indutividade de cada enrolamento de fase do motor formará uma força eletromotriz reversa.Neste caso, a corrente de fase do motor diminui com o aumento da frequência (ou velocidade), resultando em uma diminuição do binário.

O motor passo a passo pode funcionar bem a baixas velocidades, mas se exceder uma certa velocidade, pode não arrancar ou pode haver um forte ruído de assobio.

O motor passo-a-passo tem um parâmetro técnico: frequência de arranque sem carga, que é a frequência de pulso a que o motor passo-a-passo pode arrancar normalmente em condições sem carga.Se a frequência do pulso for superior a este valor, o motor não pode arrancar normalmente e pode sofrer perda de passo ou bloqueio do rotor. Com carga, a frequência de arranque deve ser menor.Deve haver um processo de aceleração na frequência do pulso, ou seja, a frequência de partida deve ser inferior,e, em seguida, uma certa aceleração deve ser aplicada para alcançar a alta frequência desejada (a velocidade do motor deve aumentar de baixa velocidade para alta velocidade).

Como superar a vibração e o ruído dos motores passo-a-passo híbridos de duas fases durante a operação a baixa velocidade?

As desvantagens inerentes dos motores passo a passo são a alta vibração e ruído durante a rotação a baixa velocidade, que geralmente podem ser superadas pelas seguintes soluções:

A. Se o motor passo-a-passo funcionar exatamente na zona de ressonância, a transmissão mecânica, tal como a alteração da razão de redução, pode evitar a zona de ressonância;

B. O método mais utilizado e conveniente é o uso de controladores com funções de subdivisão;

C. Substituir por um motor passo-a-passo com um ângulo de passo menor, como um motor passo-a-passo de três ou cinco fases.

As aplicações dos motores híbridos passo a passo Kaifull PRMCAS

Principalmente utilizado nas indústrias, aeroespacial, robótica, medição de precisão e outros campos, tais como teodolitos optoeletrônicos para rastreamento de satélites, instrumentos militares,Equipamento de comunicação e radar, a aplicação generalizada da tecnologia de accionamento por subdivisão torna o número de fases dos motores não limitado pelo ângulo de passo, facilitando a concepção do produto.na tecnologia de accionamento por subdivisão de motores passo a passo, motor de corrente constante de corte, motor de modulação de largura de pulso do instrumento e controle de rotação uniforme de amplitude constante do vetor de corrente são adotados,Melhorar significativamente a precisão de funcionamento dos motores passo a passo e promover o desenvolvimento de motores passo a passo em direção à alta velocidade e precisão em aplicações de média e baixa potência.

Os motores passo-a-passo híbridos Kaifull são atualmente amplamente utilizados em vários equipamentos e instrumentos de automação, tais como máquinas de gravação, máquinas a laser, máquinas-ferramenta CNC, máquinas têxteis e de vestuário,equipamento médico, equipamento de medição, equipamento de processamento electrónico, equipamento de máquinas de embalagem, etc.

No domínio da robótica

No campo da robótica, os motores passo a passo são amplamente utilizados para controlar o movimento e a direção dos braços do robô.O robô pode facilmente e com precisão pegar ou colocar itens.

Equipamento de impressão

Na indústria de impressão e montagem, os motores passo a passo conseguem impressão e montagem de alta qualidade controlando o movimento de rolos, discos e outras partes móveis na máquina de impressão.

Dispositivos médicos

No campo dos dispositivos médicos, os motores passo a passo são utilizados para controlar o posicionamento e o movimento automatizados de robôs cirúrgicos e equipamentos médicos.

Impressão 3D

Na tecnologia de impressão 3D, os motores passo a passo podem alcançar estruturas e formas 3D complexas controlando o movimento da cabeça de impressão.

Automatização industrial

No campo da automação industrial, os motores passo a passo são amplamente utilizados no controlo de vários equipamentos, tais como máquinas de gravura, máquinas a laser, máquinas-ferramentas CNC,Máquinas e aparelhos têxteis, equipamento médico, equipamento de medição, equipamento de processamento electrónico, máquinas de embalagem e outros equipamentos e instrumentos de automação.

Em resumo, os motores passo-a-passo tornaram-se um componente indispensável em vários campos de aplicação,Ajudando vários dispositivos e máquinas a realizar ações complexas através de seu movimento estável e controle preciso.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.

6. Torque Velocidade Curvas
