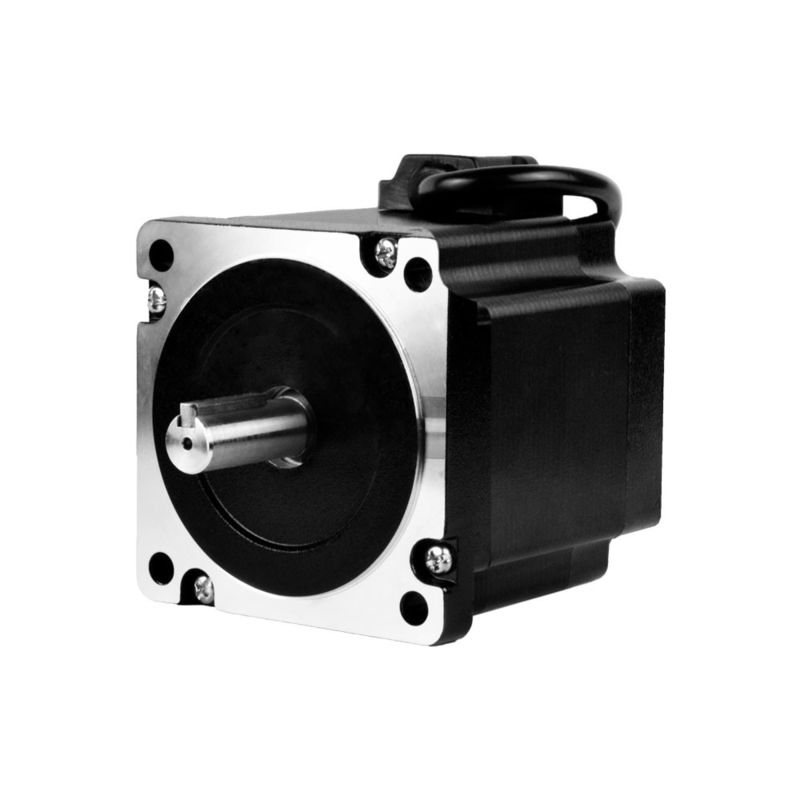

1. Visão geral dos produtos

O motor passo é um motor que converte o sinal de pulso elétrico no deslocamento do ângulo correspondente.e a velocidade é proporcional à frequência dos pulsos de entradaPortanto, o motor passo também é chamado de motor de pulso.

A maior diferença entre o motor passo em comparação com outros motores de controle é que ele recebe sinais de controle digitais (impulsos) e converte em deslocamento de ângulo em conformidade.Digite um sinal de pulso para obter um incremento de posição especificadoEm comparação com o sistema de controlo de corrente contínua tradicional, tal sistema de controlo de posição incremental, a complexidade e o custo do sistema passo a passo são significativamente reduzidos.O deslocamento angular do motor a passo é estritamente proporcional ao número de pulsos de entradaPor conseguinte, controlando a frequência do pulso e a quantidade do pulso, a velocidade do eixo do motor e a posição também podem ser controladas com precisão.

Ao mesmo tempo, Kaifull resolveu muitos problemas de drivers passo-a-passo tradicionais comprar as mais recentes tecnologias patenteadas.E eles apreciam muito o nosso motor passo a passo e os movimentos muito.

Embora o motor passo a passo e a sua tecnologia de controlo estejam actualmente muito maduros, se não forem utilizados adequadamente, pode ainda haver uma situação de perda de passo, isto é, erro de posição, etc.Vamos analisar alguns problemas e soluções.

Perda de pulsos ao mudar de direcção leva a um posicionamento impreciso

Ao mudar de direcção, o pulso é perdido, o que significa que é preciso em qualquer direcção, mas assim que a direcção é alterada, os erros acumulam-se, e quanto mais vezes é alterada,Quanto mais tendencioso for.

Solução: Geralmente, os condutores passo a passo têm certos requisitos para sinais de direcção e pulso.O sinal de direção é determinado alguns microssegundos antes da chegada da primeira borda ascendente ou descendente do pulso (condutores diferentes têm requisitos diferentes)Caso contrário, haverá um pulso que corre na direção oposta da direção real necessária.com subdivisões menores a tornarem-se mais proeminentesA solução principal é usar software para alterar a lógica do pulso ou adicionar um atraso.

A velocidade inicial é demasiado elevada e a aceleração demasiado grande, o que, por vezes, provoca perda de passo.

Solução: Devido às características do motor passo a passo, a velocidade inicial não deve ser demasiado elevada, especialmente quando a inércia de carga é grande.para que o impacto seja pequeno.Se a mesma aceleração for muito grande, também terá um grande impacto no sistema, que é simples ultrapassagem

Torque de saída do motor insuficiente

Solução:Aumentar a corrente do motor de forma adequada, aumentar a tensão do condutor progressivo ( prestar atenção ao condutor opcional) e escolher um motor com maior binário.

A interferência eletromagnética ambiental provoca um mau funcionamento do controlador ou do condutor, resultando num posicionamento impreciso.

É necessário identificar a fonte de perturbação e reduzir as suas interferências eletromagnéticas no sistema passo a passo, como o aumento da distância espacial, utilizando fios blindados para as linhas de sinal,e garantir uma boa ligação à terra do controlador ou condutor para bloquear os canais de comunicação e melhorar a sua capacidade anti-interferência.

Soluções:

• Substituindo os fios comuns por fios duplamente blindados, as linhas de sinal do sistema são separadas de fios com alta corrente ou alta tensão para reduzir a capacidade de interferência eletromagnética.
• Filtrar ondas de perturbação da rede de energia usando filtros de energia,e adicionar filtros de potência aos terminais de entrada dos principais equipamentos elétricos, em condições permitidas, para reduzir as interferências entre os dispositivos do sistema.
• É melhor utilizar dispositivos de bloqueio fotoelétrico para a transmissão de sinais entre dispositivos.Os sinais de pulso e direccionais devem ser transmitidos utilizando métodos diferenciais com bloqueio fotoelétrico.Em cargas racionais (como relés eletromagnéticos, válvulas solenoides), um circuito de absorção de capacidade de resistência ou de descarga rápida é adicionado em ambas as extremidades.Cargas racionais podem experimentar uma tensão de pico de 10-100 vezes no momento inicial, se a frequência de funcionamento for superior a 20 KHz.

Aplicações visadas dos motores híbridos passo a passo Kaifull PRMCAS

Aplicação de motores passo a passo

Principalmente utilizado nas indústrias, aeroespacial, robótica, medição de precisão e outros campos, tais como teodolitos optoeletrônicos para rastreamento de satélites, instrumentos militares,Equipamento de comunicação e radar, a aplicação generalizada da tecnologia de accionamento por subdivisão torna o número de fases dos motores não limitado pelo ângulo de passo, facilitando a concepção do produto.na tecnologia de accionamento por subdivisão de motores passo a passo, motor de corrente constante de corte, motor de modulação de largura de pulso do instrumento e controle de rotação uniforme de amplitude constante do vetor de corrente são adotados,Melhorar significativamente a precisão de funcionamento dos motores passo a passo e promover o desenvolvimento de motores passo a passo em direção à alta velocidade e precisão em aplicações de média e baixa potência.

Os motores passo-a-passo híbridos Kaifull são atualmente amplamente utilizados em vários equipamentos e instrumentos de automação, tais como máquinas de gravação, máquinas a laser, máquinas-ferramenta CNC, máquinas têxteis e de vestuário,equipamento médico, equipamento de medição, equipamento de processamento electrónico, equipamento de máquinas de embalagem, etc.

No domínio da robótica

No campo da robótica, os motores passo a passo são amplamente utilizados para controlar o movimento e a direção dos braços do robô.O robô pode facilmente e com precisão pegar ou colocar itens.

Equipamento de impressão

Na indústria de impressão e montagem, os motores passo a passo conseguem impressão e montagem de alta qualidade controlando o movimento de rolos, discos e outras partes móveis na máquina de impressão.

Dispositivos médicos

No campo dos dispositivos médicos, os motores passo a passo são utilizados para controlar o posicionamento e o movimento automatizados de robôs cirúrgicos e equipamentos médicos.

Impressão 3D

Na tecnologia de impressão 3D, os motores passo a passo podem alcançar estruturas e formas 3D complexas controlando o movimento da cabeça de impressão.

Automatização industrial

No campo da automação industrial, os motores passo a passo são amplamente utilizados no controlo de vários equipamentos, tais como máquinas de gravura, máquinas a laser, máquinas-ferramentas CNC,Máquinas e aparelhos têxteis, equipamento médico, equipamento de medição, equipamento de processamento electrónico, máquinas de embalagem e outros equipamentos e instrumentos de automação.

Em resumo, os motores passo-a-passo tornaram-se um componente indispensável em vários campos de aplicação,Ajudando vários dispositivos e máquinas a realizar ações complexas através de seu movimento estável e controle preciso.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.

6. Torque Velocidade Curvas
