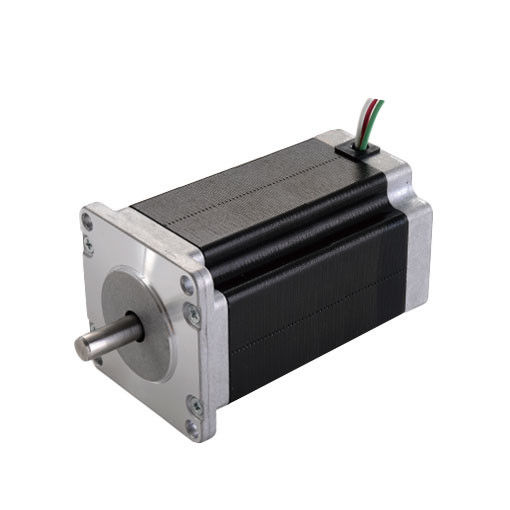

1. Visão geral dos produtos

O motor passo a passo é uma agência executiva que converte pulsos elétricos em deslocamento de ângulo.Você pode controlar o ângulo controlando o número de pulsos para alcançar o propósito de controle de posição precisaAo mesmo tempo, pode controlar a velocidade e aceleração do motor, controlando a frequência do pulso de entrada para alcançar o propósito do controlo de velocidade.

O motor a passo, também chamado de motor de pulso, é normalmente classificado por estrutura como: motores a passo reativos (VR), motor a passo de ímã permanente (PM) e motor a passo híbrido (HB).O motor passo também pode ser dividido em rotação e linhas retas de acordo com a forma de movimentoDe acordo com se há um codificador, pode ser dividido em motores passo de circuito aberto e de circuito fechado.

Motor a passo reativoA estrutura é simples, o custo é baixo, a distância de passo é pequena e pode chegar a 1,2 °,Mas o desempenho dinâmico é pobre., a eficiência é baixa, o aquecimento é grande e a fiabilidade é difícil de garantir.

Motor a passo de ímã permanente: O rotor do motor passo de ímã permanente é feito de material de ímã permanente, e o rotor é o mesmo que o do estator.É caracterizado por um bom desempenho dinâmico e um grande binário de saída, mas este motor tem pouca precisão e grandes passos (geralmente 7,5 ° ou 15 °).

Motor de passo híbridoO motor de vapor híbrido integra as vantagens da reação e dos ímãs permanentes.e vários pequenos dentes no rotor e estator para melhorar a precisão do passoCaracteriza-se por um grande binário de saída, bom desempenho dinâmico e pequenos passos, que podem satisfazer aplicações de automação que exigem alta precisão.

De acordo com a quantidade de fases, existem motores passo de duas, três e cinco fases.O mais popular é o motor passo híbrido de duas fases, que representa cerca de 97% da parte de mercado.A razão é que o motor passo de duas fases é mais econômico, e também tem um desempenho satisfatório devido à subdivisão ou micro-passar função de seu acionamento.

O ângulo de passo básico de um motor passo de duas fases é de 1,8 °/passo. Combinado com uma unidade de meio passo, o ângulo de passo é reduzido para 0,9 °. Combinado com um motor de micro passo,O ângulo de passo pode ser subdividido até 256 vezes (00,007 ° por micro passo), que pode satisfazer as exigências da maioria das aplicações.

Várias vantagens dos motores passo a passo

Alta precisão

O ângulo de rotação do motor passo pode ser finamente controlado, e cada passo corresponde a um ângulo de rotação determinado, de modo que a precisão de rotação do motor passo é muito alta.Em comparação com os motores tradicionais de CC e AC, os motores passo a passo podem controlar a posição e o ângulo com mais precisão, tornando-os adequados para aplicações que exigem controle de posição de alta precisão.

Largo intervalo de regulação da velocidade

A velocidade de um motor passo-a-passo é determinada pela corrente de condução e tensão, de modo que o motor passo-a-passo pode alcançar uma ampla gama de ajustes de velocidade.O motor passo-a-passo pode adaptar-se às mudanças de carga alterando o sinal de conduçãoCom base na frequência do sinal de pulso de entrada, pode ser alcançada uma regulação suave da velocidade.

Velocidade de resposta rápida

A velocidade de resposta do motor passo é muito rápida e pode completar instruções de rotação em milissegundos.Os motores tradicionais exigem processos de aceleração e desaceleração para alcançar a rotação, enquanto os motores passo a passo podem alcançar uma rotação rápida controlando a frequência e o tempo dos pulsos.

Torque elevado

Um motor passo a passo pode gerar um binário muito grande e manter um binário elevado mesmo a altas velocidades.que pode manter um binário de saída constante em cada ciclo passo a passoPor conseguinte, os motores passo-a-passo são adequados para aplicações que exigem uma elevada geração de binário.

Duração de vida útil e poupança de custos

O custo de produção dos motores passo a passo é relativamente baixo, ocupando um espaço pequeno e fácil de instalar e manter, de modo que o seu custo de utilização é muito baixo.devido à capacidade de controlar a posição e o ângulo através de sinais de controlo, os sensores complexos e os circuitos de controlo dos métodos de controlo tradicionais podem ser eliminados, o que resulta em poupanças de custos.o motor passo a passo não precisa ajustar a fase através de escovas e comutadores como motores DC comunsAlém disso, usamos materiais únicos e de alta qualidade, por isso o motor híbrido passo-a-passo Kaifu tem uma longa vida útil e dificilmente requer manutenção especial,Redução adicional dos custos para os clientes.

Aplicações dos motores passo-a-passo híbridos Kaifull PRMCAS

Máquinas-ferramentas e máquinas de gravura

A aplicação de motores passo-a-passo em máquinas-ferramenta também é muito comum.obtendo assim precisão e velocidade na usinagem de peças de trabalhoPode alcançar diferentes efeitos de processamento, alta velocidade e alta eficiência.

Equipamento de automação

A aplicação dos motores passo a passo em equipamentos de automação também é muito extensa.Consequentemente, alcançar o controlo automático do equipamentoPode atingir diferentes efeitos de controlo, tais como alta velocidade e alta estabilidade.

Máquinas de impressão

Em uma impressora, um motor passo-a-passo é usado para controlar o movimento da cabeça de impressão, alcançando assim a impressão precisa de texto, imagens e gráficos.Pode conseguir diferentes efeitos de impressão, tais como alta definição, alta velocidade e alta estabilidade.

Componentes para automóveis

A aplicação de motores passo-a-passo em componentes automotivos também é muito comum.janelasO sistema permite a utilização de um sistema de controlo automático de componentes de automóveis, que permite a obtenção de diferentes efeitos de controlo, tais como alta velocidade e alta fiabilidade.

Equipamento óptico

No equipamento óptico, os motores passo-a-passo são amplamente utilizados em moduladores, ajuste fino e outros aspectos.são amplamente utilizados em vários mecanismos de posicionamento óptico, o que pode proporcionar maior estabilidade e precisão para equipamentos ópticos.

Dispositivos médicos

Os motores passo a passo são amplamente utilizados em dispositivos médicos, especialmente em instrumentos cirúrgicos como lâminas e cortadores.O posicionamento de alta precisão dos motores passo a passo pode melhorar significativamente a precisão da cirurgia e tornar a cirurgia mais seguraOs motores passo a passo podem também ser utilizados em dispositivos como marcapasos e seringas.

Aplicações de posicionamento de precisão

Os motores passo a passo podem realizar tarefas de posicionamento preciso através de movimento quantitativo e ângulos de passo fixos, o que os torna amplamente utilizados em vários equipamentos de posicionamento de precisão,como equipamento óptico, equipamento têxtil, máquinas de bordado por computador, equipamento médico, equipamento de automação, etc. Estes equipamentos exigem geralmente máquinas de posicionamento de alta precisão e estável,e os motores passo a passo são perfeitos para tais tarefas.

Em resumo, os motores passo a passo podem ser amplamente utilizados em vários campos devido às suas características de movimento quantitativo e ângulo de passo fixo,fornecer uma força motriz mais precisa e eficiente para equipamentos mecânicos para alcançar uma maior eficiência e qualidade da produção.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.

6. Torque Velocidade Curvas
