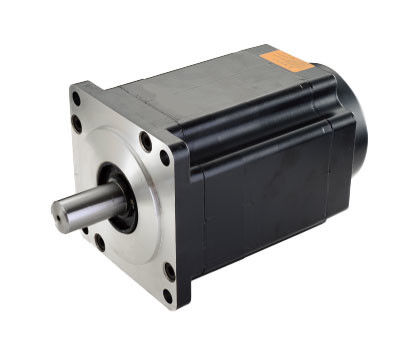

1. Visão geral dos produtos

O motor passo a passo é uma agência executiva que converte pulsos elétricos em deslocamento de ângulo.Você pode controlar o ângulo controlando o número de pulsos para alcançar o propósito de controle de posição precisaAo mesmo tempo, pode controlar a velocidade e aceleração do motor, controlando a frequência do pulso de entrada para alcançar o propósito do controlo de velocidade.

O motor a passo, também chamado de motor de pulso, é normalmente classificado por estrutura como: motores a passo reativos (VR), motor a passo de ímã permanente (PM) e motor a passo híbrido (HB).O motor passo também pode ser dividido em rotação e linhas retas de acordo com a forma de movimentoDe acordo com se há um codificador, pode ser dividido em motores passo de circuito aberto e de circuito fechado.

Motor a passo reativoA estrutura é simples, o custo é baixo, a distância de passo é pequena e pode chegar a 1,2 °,Mas o desempenho dinâmico é pobre., a eficiência é baixa, o aquecimento é grande e a fiabilidade é difícil de garantir.

Motor a passo de ímã permanente: O rotor do motor passo de ímã permanente é feito de material de ímã permanente, e o rotor é o mesmo que o do estator.É caracterizado por um bom desempenho dinâmico e um grande binário de saída, mas este motor tem pouca precisão e grandes passos (geralmente 7,5 ° ou 15 °).

Motor de passo híbridoO motor de vapor híbrido integra as vantagens da reação e dos ímãs permanentes.e vários pequenos dentes no rotor e estator para melhorar a precisão do passoCaracteriza-se por um grande binário de saída, bom desempenho dinâmico e pequenos passos, que podem satisfazer aplicações de automação que exigem alta precisão.

De acordo com a quantidade de fases, existem motores passo de duas, três e cinco fases.O mais popular é o motor passo híbrido de duas fases, que representa cerca de 97% da parte de mercado.A razão é que o motor passo de duas fases é mais econômico, e também tem um desempenho satisfatório devido à subdivisão ou micro-passar função de seu acionamento.

O ângulo de passo básico de um motor passo de duas fases é de 1,8 °/passo. Combinado com uma unidade de meio passo, o ângulo de passo é reduzido para 0,9 °. Combinado com um motor de micro passo,O ângulo de passo pode ser subdividido até 256 vezes (00,007 ° por micro passo), que pode satisfazer as exigências da maioria das aplicações.

Embora o motor passo a passo e a sua tecnologia de controlo estejam actualmente muito maduros, se não forem utilizados adequadamente, pode ainda haver uma situação de perda de passo, isto é, erro de posição, etc.Vamos analisar alguns problemas e soluções.

Perda de pulsos ao mudar de direcção leva a um posicionamento impreciso

Ao mudar de direcção, o pulso é perdido, o que significa que é preciso em qualquer direcção, mas assim que a direcção é alterada, os erros acumulam-se, e quanto mais vezes é alterada,Quanto mais tendencioso for.

Solução: Geralmente, os condutores passo a passo têm certos requisitos para sinais de direcção e pulso.O sinal de direção é determinado alguns microssegundos antes da chegada da primeira borda ascendente ou descendente do pulso (condutores diferentes têm requisitos diferentes)Caso contrário, haverá um pulso que corre na direção oposta da direção real necessária.com subdivisões menores a tornarem-se mais proeminentesA solução principal é usar software para alterar a lógica do pulso ou adicionar um atraso.

A velocidade inicial é demasiado elevada e a aceleração demasiado grande, o que, por vezes, provoca perda de passo.

Solução: Devido às características do motor passo a passo, a velocidade inicial não deve ser demasiado elevada, especialmente quando a inércia de carga é grande.para que o impacto seja pequeno.Se a mesma aceleração for muito grande, também terá um grande impacto no sistema, que é simples ultrapassagem

Torque de saída do motor insuficiente

Solução:Aumentar a corrente do motor de forma adequada, aumentar a tensão do condutor progressivo ( prestar atenção ao condutor opcional) e escolher um motor com maior binário.

A interferência eletromagnética ambiental provoca um mau funcionamento do controlador ou do condutor, resultando num posicionamento impreciso.

É necessário identificar a fonte de perturbação e reduzir as suas interferências eletromagnéticas no sistema passo a passo, como o aumento da distância espacial, utilizando fios blindados para as linhas de sinal,e garantir uma boa ligação à terra do controlador ou condutor para bloquear os canais de comunicação e melhorar a sua capacidade anti-interferência.

Soluções:

• Substituindo os fios comuns por fios duplamente blindados, as linhas de sinal do sistema são separadas de fios com alta corrente ou alta tensão para reduzir a capacidade de interferência eletromagnética.
• Filtrar ondas de perturbação da rede de energia usando filtros de energia,e adicionar filtros de potência aos terminais de entrada dos principais equipamentos elétricos, em condições permitidas, para reduzir as interferências entre os dispositivos do sistema.
• É melhor utilizar dispositivos de bloqueio fotoelétrico para a transmissão de sinais entre dispositivos.Os sinais de pulso e direccionais devem ser transmitidos utilizando métodos diferenciais com bloqueio fotoelétrico.Em cargas racionais (como relés eletromagnéticos, válvulas solenoides), um circuito de absorção de capacidade de resistência ou de descarga rápida é adicionado em ambas as extremidades.Cargas racionais podem experimentar uma tensão de pico de 10-100 vezes no momento inicial, se a frequência de funcionamento for superior a 20 KHz.

Aplicações dos motores passo-a-passo híbridos Kaifull

Os motores híbridos passo-a-passo Kaifull são utilizados principalmente em sistemas de controlo digital, com alta precisão e funcionamento fiável.O controlo de circuito fechado também pode ser alcançadoOs motores passo a passo têm sido amplamente utilizados em sistemas de controlo digital, tais como dispositivos de conversão digital para analógica, máquinas-ferramentas CNC, periféricos de computadores, gravadores automáticos, relógios, etc.,foram também aplicados em linhas de produção de automação industrial, equipamentos de impressão, etc.

Os cenários de aplicação dos motores passo-a-passo Kaifull são muito amplos, sendo os seguintes alguns exemplos de aplicação:

Área industrial:Os motores passo a passo são usados em instrumentação automotiva, equipamentos de produção de automação de máquinas-ferramenta, fabricação de robôs, inspeção e fluxo de processos.

Campo de segurança: utilizado para produtos de monitorização, como PAN/ZOOM/TILT para câmaras de segurança.

Área médica; bombas hidráulicas, ventiladores e analisadores de sangue usados em scanners médicos, amostras, fotografia oral digital.

No domínio da electrónica de consumo, é utilizado em várias fases da produção de produtos eletrónicos, tais como impressão de pasta de solda, colocação SMT, solda de refluxo, inspecção visual, produção de cabos com terminais,máquinas de distribuição, máquinas de laminação de tela, impressoras 3D, etc.

Equipamento e instrumentos de precisão: utilizados em caixas eletrónicos, impressoras a jato de tinta, máquinas de gravação, máquinas fotográficas, equipamento de pintura a vapor, periféricos de computadores e dispositivos de armazenamento de dados maciços, instrumentos de precisão,Sistemas de informação de controlo industrial, automação de escritório, robôs e outros campos, especialmente adequados para aplicações com operação suave, baixo ruído, resposta rápida, longa vida útil e alto binário de saída.

Máquinas e aparelhos têxteis: É amplamente utilizado em equipamentos de máquinas têxteis, tais como máquinas de bordado informatizadas.baixo ruído de funcionamento, operação estável, bom desempenho de controlo e baixo custo global.

Dispositivos móveis planos: como máquinas de corte a laser, impressoras, scanners, etc.

Instrumentos de medição: como scanners 3D de alta precisão, equipamento de medição óptica, etc.

Equipamento médico: utilizados para instrumentos médicos e cirúrgicos, etc.

Lente da câmara. Utilizado para focar e mover dispositivos ópticos, etc.

Esses cenários de aplicação normalmente exigem que os motores passo a passo tenham características como alta precisão, baixo ruído, resposta rápida e longa vida útil para atender ao posicionamento, controle,e requisitos de desempenho de diferentes indústrias.

2Especificações técnicas gerais do motor híbrido passo a passo

3. Folha de dados de desempenho do motor híbrido passo

4. Dimensões mecânicas (em mm)

5Diagrama de fiação.

6. Torque Velocidade Curvas
