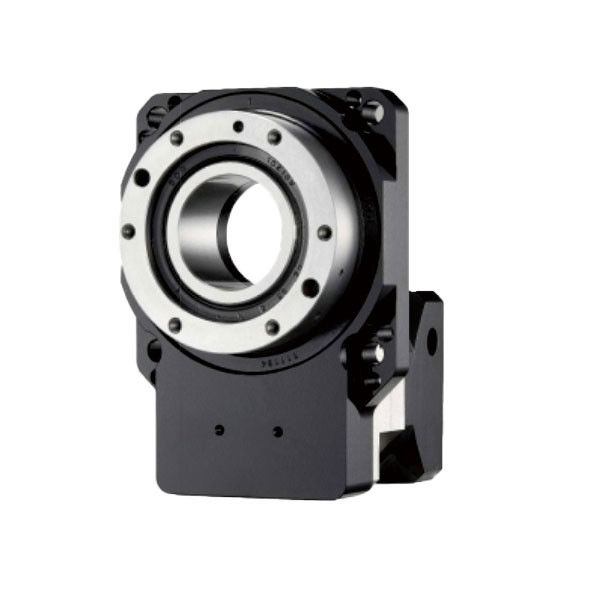

Tabela rotativa CNC de alta suavidade IP40 Plataforma rotativa oca YKW85 série

Nome da marca:	PRMCAS
Número do modelo:	Série YKW85
Quantidade mínima:	1pcs
Detalhes da embalagem:	1pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, ROHS, CCC

Tamanho da tabela:

85 mm

Taxa de redução:

5/10/15/30:1

MÁXIMO TORQUE:

10/15N.m.

Max. Carga axial:

30 kg

Max. Força radial:

20 N.m

Max.:

720°/sec

Precisão de posicionamento:

3/8min de arco

Precisão repetitiva:

± 15 / 30 segundos de arco

Grau Ip:

Duração de vida da precisão:

>15000 horas

Destaques:

Alta precisão, alta suavidade, longa duração, alta fiabilidade

Personalização:

Apoio

Habilidade da fonte:

10000 pcs por mês

Destacar:

Tabela rotativa CNC IP40

Tabela rotativa CNC de alta suavidade

IP40 Plataforma rotativa oca

Descrição do produto

Tabela dos atuadores rotativos ocos da série YKW85

1. Visão geral dos produtos

A plataforma de rotação de eixo oco é um novo tipo de produto de redutor.que podem obter um controlo de movimento de rotação de alta precisão.

O seu princípio de funcionamento consiste em converter o movimento de rotação de entrada em pequena escala no movimento de rotação da plataforma da peça de trabalho e, ao mesmo tempo,a velocidade é reduzida e o binário aumentado pelas engrenagens integradas.

Funções:

Função de rotação:

A plataforma de rotação do eixo oco pode alcançar um movimento de rotação de alta precisão de 360 graus, que pode controlar com precisão a velocidade e a direção de rotação.

Função de transporte:

A plataforma de rotação do eixo oco pode carregar um determinado peso, mantendo a sua estabilidade e equilíbrio durante o processo de rotação.

Função de posicionamento:

A plataforma de rotação do eixo oco está equipada com um sistema de posicionamento de alta precisão, que pode localizar com precisão os objetos na plataforma rotativa para um local específico.

Aplicações:

Automatização industrial:

A plataforma de rotação de eixo oco é frequentemente utilizada em ligações de produção industrial, como processamento, montagem ou teste.a peça pode ser processada e testada em vários ângulos para melhorar a eficiência e a qualidade da produção.

Investigação científica:

A plataforma de rotação de eixo oco é amplamente utilizada em campos de pesquisa científica, como física, química e biologia.a plataforma de rotação no meio do ar pode ser utilizada para ajustar o ângulo de incidência da amostra à luz, e estudar fenômeno de reflexão e transmissão em diferentes ângulos.

Imagem médica:

A plataforma de rotação do eixo oco também tem certas aplicações no campo da imagem médica.a plataforma de rotação do eixo oco pode ser usada para escanear órgãos ou tecidos do paciente em diferentes ângulos para obter dados de imagem mais abrangentes e precisos.

2.Regras de nomeação

Tabela rotativa CNC de alta suavidade IP40 Plataforma rotativa oca YKW85 série 0

3.YKW85 série Tabela rotativa oca Principais especificações de desempenho

Números	YKW85K-5	YKW85K-10	YKW85K-15	YKW85K-30
			YKW85R-15	YKW85R-30
Max. Torque N.m.	15	10	15	10
Carga axial máxima (Ka) kg	30
Max. Força radical (Fr) N.m	20
Velocidade máxima da mesa	720°/sec
Relatório de redução i	5	10	15	30
Precisão de posicionamento	3 minutos		< 8arcmin
Precisão repetitiva	< 15 arcsec		< 30 arcsec
Período de vida útil da precisão h	> 15000
Grau IP	IP40
Temperatura	-20 a 60°C
Peso em kg	1.2	1.2	2.5	2.5

4. Dimensões mecânicas (em mm)

desenhos mecânicos do YKW85K5/10 como abaixo,

Tabela rotativa CNC de alta suavidade IP40 Plataforma rotativa oca YKW85 série 1

desenhos mecânicos YKW85K15/30 como abaixo,

Tabela rotativa CNC de alta suavidade IP40 Plataforma rotativa oca YKW85 série 2
