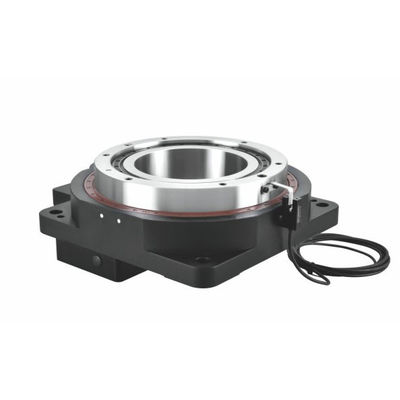

IP40 Tabela rotativa CNC oca Alta precisão para automação eletrônica CNC

Nome da marca:	PRMCAS
Número do modelo:	YKW200S-50K
Quantidade mínima:	1pcs
Detalhes da embalagem:	1pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, ROHS, CCC

Tamanho da tabela:

200 mm

Taxa de redução:

MÁXIMO TORQUE:

90 N.m.

Max. Carga axial:

200 kg

Max. Força radial:

80 N.m.

Max.:

100rpm

Precisão de posicionamento:

30 arcsec

Precisão repetitiva:

15 arcsec

Grau Ip:

Duração de vida da precisão:

>20000 horas

Destaques:

Alta precisão, alta suavidade, longa duração, alta fiabilidade

Personalização:

Apoio

Habilidade da fonte:

10000 pcs por mês

Destacar:

Tabela rotativa CNC oca

Tabela rotativa CNC de alta precisão

Descrição do produto

YKW200S-50K 10 Relação de redução Actuadores rotativos ocos Sistema de posicionamento preciso de tabela para automação eletrônica CNC

1. Tabela rotativa de eixo oco

A plataforma de rotação do eixo oco é um dos mecanismos de rotação mais comuns na automação industrial.máquinas e aparelhos de produção de energia.

A mesa giratória é uma estrutura oca, que é conveniente para a instalação de traqueia e fios.O sistema de transmissão de engrenagens alcança efeitos de rotação através da malhagem de engrenagens dos anéis internos e externos, e utiliza um método de desaceleração de engrenagem espiral de um estágio para aumentar o binário de saída para alcançar uma alta precisão de posicionamento repetitivo (menos de 5 segundos de arco) e alta rigidez.

OPrincípio de funcionamentoA transmissão de engrenagem refinada assegura o limite ilimitado de regulação do ângulo.As partes do motor a passo e da unidade são ligadas por eixos elásticos de alta qualidade para eliminar erros de posição espaciais e processados. Rotar o círculo exterior da mesa com escala intuitiva para uma fácil observação. Interfaces padrão são convenientes para transmissão de sinal, servomotores opcionais ou motores passo a passo.

Aplicações:

A plataforma de rotação do eixo oco é amplamente utilizada na transformação de automação da linha de produção, como máquina de marcação a laser, mecanismo de acoplamento de precisão,Forças de pressão superior a 50 kPa.

Produtos Kaifull destaque:

Alta fiabilidade, longa vida útil, alta precisão, alta suavidade e baixo nariz.

Personalização rápida e flexível.

2.YKW200S-50K Série Tabela rotativa oca Principais especificações de desempenho

Números	YKW200S-50K
Números	YKW200S-50K
Relatório de redução i	50
Max. Torque N.m.	90
Carga axial máxima (Ka) kg	200
Max. Força radial (Fr) N.m.	80
Velocidade máxima da mesa	100 RPM
Precisão de posicionamento	< 30 arcsec
Precisão repetitiva	< 15 arcsec
Período de vida útil da precisão h	>20000
Planura da mesa	0.01 mm
Concentricidade da tabela	0.01 mm
Grau IP	IP40
Temperatura	-20 a 60°C
Peso em kg	16.0kg

3. Dimensões mecânicas (em mm)

IP40 Tabela rotativa CNC oca Alta precisão para automação eletrônica CNC 0
