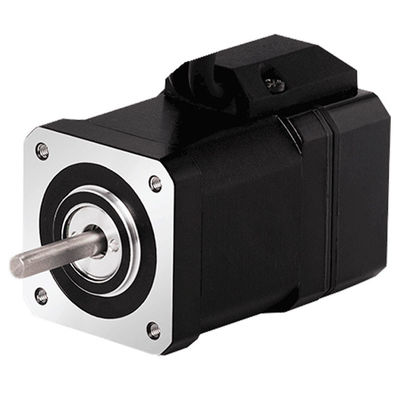

Motor passo-passo de ciclo fechado de alta precisão 2 fases Hybrid Stepper Servo Motor

Nome da marca:	PRMCAS
Número do modelo:	A partir de 1 de janeiro de 2016, o número de veículos aéreos deve ser especificado.
Quantidade mínima:	≥50PCS
Detalhes da embalagem:	1pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, ROHS, CCC

Tamanho do quadro:

Nema 34, 86 mm

Fase:

Fase 2

Ângulo de passo:

10,8°

PRECISÃO DO ÂNGULO:

00,09°

Corrente nominal:

Torque de retenção:

4.2 N.m.

Definição do codificador:

Incremental, 1000 linhas ópticas, sinal AB, 4000 vezes/rev.

Cabos:

Destaques:

Ótimo desempenho, longa vida útil, alta velocidade, alta suavidade

Tipo de eixo:

Único eixo

Personalização:

Apoio

Habilidade da fonte:

10000 pcs por mês

Destacar:

Motor passo-passo de ciclo fechado de alta precisão

Motor passo-passo de ciclo fechado 2a fase

Servo motor híbrido passo a passo

Descrição do produto

Servo motor de passo 86HSS420 Encoder Óptico Incremental 1000 linhas 6A 4.2N.m Motor de passo híbrido de ciclo fechado de 2 fases

1. Visão geral dos produtos

O motor de passo de circuito fechado é um motor de controle de movimento de alta precisão.O motor passo de circuito fechado tem as vantagens de alta precisão, alta estabilidade e baixa vibração, e é adequado para aplicações com requisitos de precisão mais elevados.

O princípio de funcionamento do motor passo de circuito fechado é semelhante ao do motor passo de circuito aberto.que deve monitorizar a posição real do rotor do motor em tempo realO controlador compara as posições reais e de destino e, em seguida, ajusta o movimento do motor para garantir que ele funcione como esperado.Este método de controlo de circuito fechado torna o motor passo mais preciso.

Aplicação:

O motor a passo de circuito fechado é adequado para sistemas de controlo de automação, que necessitam de uma precisão mais elevada e de outras especificações de desempenho, tais como a fabricação de dispositivos eletrónicos,Máquinas CNC (marcação), corte, gravura, fresagem, etc.), robôs, dispositivos médicos, equipamento de ensaio, embalagens, fabricação de microeletrónica, instrumentos de inspecção óptica, impressoras,SPM e outras automatizações de fábrica, etc.- Não.

Podemos suportar várias personalizações com base nos requisitos do cliente, por isso sinta-se à vontade para entrar em contato conosco a qualquer momento.

2Especificações técnicas gerais do motor híbrido passo a passo

Ângulo de passo	10,8° (2a fase)
Precisão do ângulo de passo	00,09°
Tipo de eixo	Aço único, diagrama 12,4 ou 14 mm (customizável)
Aumento da temperatura.	Menos de 80 °C (corrente nominal)
Max. Temperaturas da superfície	Máximo permitido 100°C
Temperatura ambiente	-20 °C ~ +50 °C
Grau de isolamento	100 MΩ Min. , Classe B
Força dielétrica	500 VAC por 1 minuto
Max. Carga axial	60N
Max. Carga radial	260N (0 mm da extremidade da frente do eixo), 290N ((5 mm), 340N ((10 mm), 390N ((15 mm)
Certificados	Rohs, CE, CCC (conforme a necessidade do cliente)

3Motor híbrido passo integrado com folha de dados de desempenho da caixa de velocidades

Modelo

Corrente

Tipo de codificador

CodificadorResolução

Torque de retenção

Compatibilidade

Acionamento

Inercia do rotor

Bi/Unipolar

Peso

A/Ø

Contas/Rev.

N.m

g.cm2

# de Leads

Quilos

A partir de 1 de janeiro de 2016, o número de veículos aéreos deve ser especificado.

6.0

Aumental, Óptico

1000 linhas, sinal AB

4000

4.2

Série Y2SS3 Série EEDC

Série EED0

1800

Bi (4)

2.1

4. Dimensões mecânicas (em mm)

Motor passo-passo de ciclo fechado de alta precisão 2 fases Hybrid Stepper Servo Motor 0

5Descrição do conector do motor
Motor passo-passo de ciclo fechado de alta precisão 2 fases Hybrid Stepper Servo Motor 1

6. Torque Velocidade Curvas
