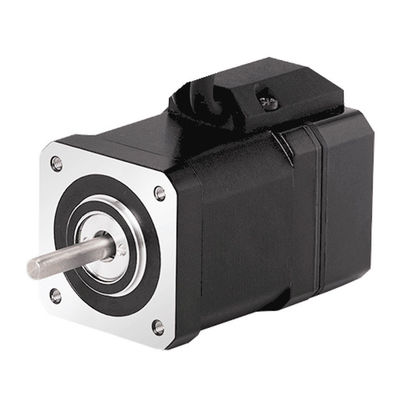

Servo motor de passo 60AHSS120 Incremental ABZ Encoder 1000 linhas 4.2A 1.2N.m Ciclo fechado 2 Fases Hybrid Stepper Motors

1. Visão geral dos produtos

O princípio de um motor passo-a-passo de circuito fechado é alcançar um controle preciso da posição e da velocidade adicionando os codificadores de feedback de posição no motor passo-a-passo regular.
O princípio de funcionamento do motor passo de circuito fechado é semelhante ao do motor passo de circuito aberto.que deve monitorizar a posição real do rotor do motor em tempo realO controlador compara as posições reais e de destino e, em seguida, ajusta o movimento do motor para garantir que ele funcione como esperado.Este método de controlo de circuito fechado torna o motor passo mais preciso.

Princípio de funcionamento:

O princípio de funcionamento do passo de circuito fechado no motor é semelhante ao do motor passo normal, e a diferença é que há um feedback de posição pelo codificador,que permite maior precisão e maior binário, vibrações mais baixas, etc.

Em comparação com o motor passo de circuito aberto tradicional, o passo de circuito fechado tem o seguinteVantagens:

1Comparado com o motor passo de circuito aberto, o motor passo de circuito fechado não perde passos ou pode ser facilmente corrigido.e correr mais estável.

2Em comparação com o servomotor, o motor passo-a-passo de circuito fechado não requer ajuste de parâmetros complexos, como ajuste de ganho, etc., o que é mais conveniente de usar.Não vibra a alta velocidade.É adequado para ocasiões de arranque e parada rápidas de curta distância.

3O passo de circuito fechado no motor melhora o desempenho de alta velocidade do motor com maior binário.

4O motor de circuito fechado reduz eficazmente o calor gerado pelo motor, uma vez que a corrente de saída da unidade muda conforme a carga e a velocidade mudam.

5O motor de circuito fechado tem tempo de resposta mais rápido.por isso é especialmente adequado para as aplicações que precisa parada de velocidade zero, arranque rápido e pare a curta distância.

6O motor passo de circuito fechado funciona mais suavemente e tem maior precisão.

Aplicação:

O motor passo-a-passo de circuito fechado é amplamente utilizado em vários instrumentos de precisão, máquinas e equipamentos e linhas de produção automatizadas devido à sua alta precisão, alta eficiência e alta confiabilidade.Por exemplo:, fabricação de dispositivos eletrónicos, máquinas CNC (marcação, corte, gravura, fresagem, etc.), robôs, dispositivos médicos, equipamento de ensaio, embalagens, fabricação de microeletrónica,Instrumentos de inspecção óptica, máquinas de impressão, SPM e outras automações de fábrica, etc.

2Especificações técnicas gerais do motor híbrido passo a passo



3Motor híbrido passo integrado com folha de dados de desempenho da caixa de velocidades

4. Dimensões mecânicas (em mm)


5Descrição do conector do motor


6. Torque Velocidade Curvas
