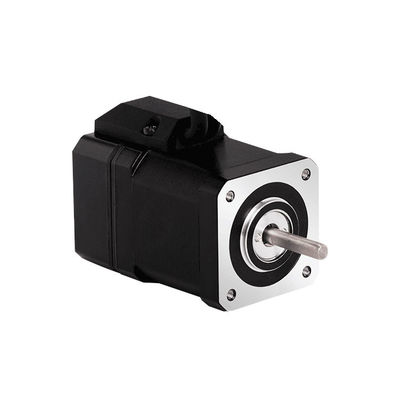

Nema 17 42 mm híbrido de circuito fechado motor passo a passo 2 fase passo servomotor

Nome da marca:	PRMCAS
Número do modelo:	42AHSS45-2004S-E1000ABZ
Quantidade mínima:	≥50PCS
Detalhes da embalagem:	1pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, ROHS, CCC

Tamanho do quadro:

Nema 17, 42 mm

Fase:

Fase 2

Ângulo de passo:

10,8°

PRECISÃO DO ÂNGULO:

00,09°

Corrente nominal:

Torque de retenção:

0.45 N.m.

Definição do codificador:

Incremental, 1000 linhas ópticas, sinal ABZ, 4000 voltas

Cabos:

Destaques:

Ótimo desempenho, longa vida útil, alta velocidade, alta suavidade

Tipo de eixo:

Único eixo

Personalização:

Apoio

Habilidade da fonte:

10000 pcs por mês

Destacar:

Motor deslizante híbrido de laço fechado

Motor deslizante de laço fechado do NEMA 17

Servomotor de 2 fases

Descrição do produto

1. Visão geral dos produtos

Os motores a passo de circuito fechado têm as vantagens em comparação com os motores a passo e os servomotores.

Os motores passo-a-passo de circuito fechado são relativamente mais silenciosos e menos ressonantes do que os motores passo-a-passo.e sem perda de passo durante o funcionamentoEm termos de poupança de energia, estabilidade de funcionamento e condução de cargas mais elevadas, o motor passo de circuito fechado tem mais vantagens.

Em comparação com o servomotor, as vantagens dos motores de circuito fechado são principalmente: maior binário em condições de baixa velocidade, tempo de correcção mais curto, posicionamento preciso,Nenhum balanço ao atingir a posição alvo, menor tamanho e menor preço etc..

OCaracterísticasde motor a passo de circuito fechado

1Comparado com o motor passo de circuito aberto, o motor passo de circuito fechado não perde passos ou pode ser facilmente corrigido.e correr mais estável.

2Em comparação com o servomotor, o motor passo-a-passo de circuito fechado não requer ajuste de parâmetros complexos, como ajuste de ganho, etc., o que é mais conveniente de usar.Não vibra a alta velocidade.É adequado para ocasiões de arranque e parada rápidas de curta distância.

3O passo de circuito fechado no motor melhora o desempenho de alta velocidade do motor com maior binário.

4O motor de circuito fechado reduz eficazmente o calor gerado pelo motor, uma vez que a corrente de saída da unidade muda conforme a carga e a velocidade mudam.

5O motor de circuito fechado tem tempo de resposta mais rápido.por isso é especialmente adequado para as aplicações que precisa parada de velocidade zero, arranque rápido e pare a curta distância.

6O motor passo de circuito fechado funciona mais suavemente e tem maior precisão.

Aplicação:

O motor a passo de circuito fechado é adequado para sistemas de controlo de automação, que necessitam de uma precisão mais elevada e de outras especificações de desempenho, tais como a fabricação de dispositivos eletrónicos,Máquinas CNC (marcação), corte, gravura, fresagem, etc.), robôs, dispositivos médicos, equipamento de ensaio, embalagens, fabricação de microeletrónica, instrumentos de inspecção óptica, impressoras,SPM e outras automatizações de fábrica, etc.- Não.

2Especificações técnicas gerais do motor híbrido passo a passo

Ângulo de passo	10,8° (2a fase)
Precisão do ângulo de passo	00,09°
Tipo de eixo	Um único eixo, diâmetro 4,5 mm (customizável)
Aumento da temperatura.	Menos de 80 °C (corrente nominal)
Max. Temperaturas da superfície	Máximo permitido 100°C
Temperatura ambiente	-20 °C ~ +50 °C
Grau de isolamento	100 MΩ Min. , Classe B
Força dielétrica	500 VAC por 1 minuto
Max. Carga axial	10N
Max. Carga radial	35N (0 mm da extremidade frontal do eixo), 44N ((5 mm), 58N ((10 mm), 85N ((15 mm)
Certificados	Rohs, CE, CCC (conforme a necessidade do cliente)

3Motor híbrido passo integrado com folha de dados de desempenho da caixa de velocidades

Modelo

Corrente

Tipo de codificador

CodificadorResolução

Torque de retenção

Compatibilidade

Acionamento

Inercia do rotor

Bi/Unipolar

Peso

A/Ø

Contas/Rev.

N.m

g.cm2

# de Leads

Quilos

42AHSS45-2004S-E1000ABZ

2.0

Aumental, Óptico

1000 linhas, sinal ABZ

4000

0.45

Série Y2SS3 Série EEDC

Série EEDOC

Bi (4)

0.42

4. Dimensões mecânicas (em mm)

Nema 17 42 mm híbrido de circuito fechado motor passo a passo 2 fase passo servomotor 0

5Descrição do conector do motor
Nema 17 42 mm híbrido de circuito fechado motor passo a passo 2 fase passo servomotor 1

6. Torque Velocidade Curvas
Nema 17 42 mm híbrido de circuito fechado motor passo a passo 2 fase passo servomotor 2
