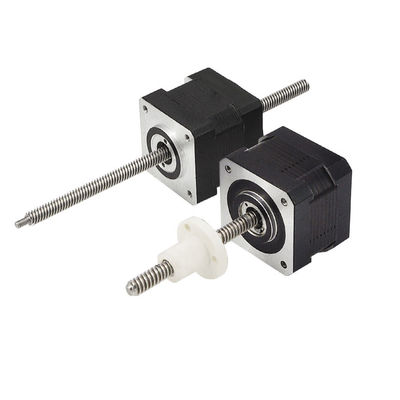

1Motor de passo linear híbrido

O motor passo linear híbrido é um novo produto de controle de movimento executivo de movimento linear, convertendo o movimento de rotação redonda em movimento linear.

O motor passo linear híbrido é composto por motores de condução, engrenagens de desaceleração, parafusos, porcas, guias, hastes de empurrão, escorregadores, mola, conchas e turbina, micro-interruptor de controle, etc.
Geralmente, a velocidade padrão do parafuso elétrico é de 100,150, 200, 250, 300, 350, 400 mm, enquanto os requisitos especiais de curso podem ser suportados por personalização flexível.Os motores passo-a-passo lineares híbridos podem ser projetados com diferentes condutores de parafuso de tração de acordo com diferentes cargas de aplicação.

O impulso máximo dos motores passo-a-passo lineares híbridos pode atingir até 20kN, a velocidade sem carga normalmente é de 4 ~ 45mm / velocidade linear especial também pode ser personalizada.
A utilização de um motor passo-passo linear híbrido como agente de execução pode não só reduzir o dispositivo de fonte de gás/líquido e os equipamentos auxiliares necessários para utilizar a pressão pneumática e hidráulica,Mas também reduzir o peso da agência de execução.

Características do motor híbrido de passo linear,

• Alta precisão: Como a haste de parafuso é uma linha espiral, o motor a passo com acionamento pode fazer a precisão de posição alta, geralmente 0,01 mm.
• Grande binário: O binário do motor a passo com um acionamento de parafuso é relativamente grande, que pode suportar grandes cargas e inércia.
• Estrutura simples: A estrutura de transmissão do parafuso é simples e não há necessidade de se especializar em um mecanismo de desaceleração dedicado.
• Falta de resistência à interferência: uma vez que o motor passo controla o sinal discreto, ele tem um pequeno impacto sobre a interferência ambiental.
• Controle conveniente: o motor passo com acionamento pode alcançar um controle eficiente por programação e um alto grau de automação.

Os motores híbridos a passo lineares são:amplamente utilizado em aplicações de automação,A Comissão considera que a aplicação do artigo 107.° do Tratado não é suficiente para garantir a aplicação do princípio da subsidiariedade.


2Regras de denominação e especificações técnicas gerais dos motores híbridos passo a passo
Regras de nomeação do motor passo-a-passo linear,


Especificações gerais,


3. 20LHS0494/0244/0164 Tipo cativoHFicha de dados de desempenho do motor de passo linear híbrido


Nota: Disponível a personalização das especificações do motor.
Especificações de parafusos de condução disponíveis,



4. Dimensões mecânicas (em mm)

Desenhos mecânicos do tipo de porca externa, conforme indicado abaixo,




Desenhos mecânicos de tipo não capacativos, conforme indicado abaixo,



5Curvas de força e de pulso


6. Cablagens
