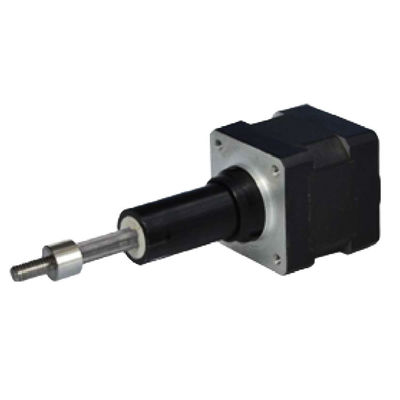

1Motor de passo linear híbrido

O princípio motriz do motor híbrido linear passo-a-passo baseia-se na tecnologia passo-a-passo.O mecanismo de parafuso transforma o movimento de rotação em um movimento linear para alcançar um controle de posição de alta precisãoNo processo de aplicação real, o controlador do motor funcionará de acordo com diferentes modos de controlo, tais como o modo de passo completo, o modo de meio passo, etc.A escolha destes modos afectará a velocidade de rotação e a precisão do controlo da posição do motorTambém existem vários tipos de parafusos e traços para atender aos requisitos de diferentes aplicações.

Geralmente, a velocidade padrão do parafuso elétrico é de 100,150, 200, 250, 300, 350, 400 mm, enquanto os requisitos especiais de curso podem ser suportados por personalização flexível.Os motores passo-a-passo lineares híbridos podem ser projetados com diferentes condutores de parafuso de tração de acordo com diferentes cargas de aplicaçãoO impulso máximo dos motores passo linear híbridos pode atingir até 20kN, a velocidade sem carga normalmente é de 4 ~ 45mm / velocidade linear especial também pode ser personalizada.

Características principais do motor passo linear híbrido,

• Alta precisão: Como a haste de parafuso é uma linha espiral, o motor a passo com acionamento pode fazer a precisão de posição alta, geralmente 0,01 mm.
• Grande binário: O binário do motor a passo com um acionamento de parafuso é relativamente grande, que pode suportar grandes cargas e inércia.
• Estrutura simples: A estrutura de transmissão do parafuso é simples e não há necessidade de se especializar em um mecanismo de desaceleração dedicado.
• Falta de resistência à interferência: uma vez que o motor passo controla o sinal discreto, ele tem um pequeno impacto sobre a interferência ambiental.

Os motores híbridos a passo lineares são:amplamente utilizado em requisitos de alta precisão aplicações de automação, tais como automação de fábricas, calibração de precisão, medição de fluidos de precisão e movimento de posição preciso, produção electrónica, produção de semicondutores, equipamentos médicos,plataformas de ensaio, automação de fábrica, etc.


2Regras de denominação e especificações técnicas gerais dos motores híbridos passo a passo
Regras de nomeação do motor passo-a-passo linear,


Especificações gerais,


3. 20LHS0494/0244/0164 Tipo cativoHFicha de dados de desempenho do motor de passo linear híbrido


Nota: Disponível a personalização das especificações do motor.
Especificações de parafusos de condução disponíveis,



4. Dimensões mecânicas (em mm)

Desenhos mecânicos do tipo cativo, conforme indicado abaixo.



Observação: acima de A,B, as informações de personalização disponíveis são as seguintes:

5Curvas de força e de pulso


6. Cablagens
