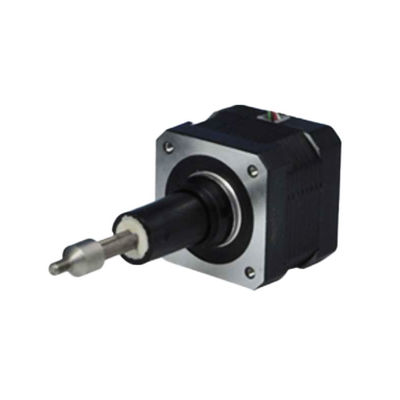

1Motor de passo linear híbrido

O motor Stepper híbrido linear é um dispositivo comum de controle de movimento linear que é usado para converter o movimento de rotação em deslocamento linear.Nozes e sistemas de controlo.
O dispositivo do motor de parafuso tem as características de alta precisão, alta capacidade de carga e alta confiabilidade, por isso é amplamente utilizado no campo industrial e automação,incluindo as telecomunicações, equipamento de teste, controle de automação industrial, fabricação de máquinas-ferramenta, equipamento médico, impressão 3D, sistemas de rastreamento solar, etc., para obter um controle preciso de posição e velocidade.

Aplicação:

Os motores lineares híbridos são amplamente utilizados em muitas aplicações industriais e de máquinas e são particularmente adequados para ocasiões que exigem controle de movimento linear.Os seguintes são alguns domínios de aplicação comuns:

• Dispositivo de elevação: utilizado para plataformas de elevação, elevadores, elevadores, etc.
• Equipamento automatizado: Materiais de transporte, montagem, ensaio e embalagem para linhas de produção de automação.
• Equipamento médico: camas médicas, robôs cirúrgicos, tomografias computadorizadas, etc., necessitam de equipamento de exercício preciso.
• Impressão 3D: é usada para controlar a posição precisa da cabeça de impressão para construir uma estrutura tridimensional.O motor de passo linear híbrido pode alcançar controle de posição eficiente e preciso, por isso é amplamente utilizado em impressoras 3D.
• Máquinas-ferramentas CNC: para corte, fresagem, perfuração e processamento de materiais.com um comprimento de 80 mm ou mais, mas não superior a 150 mm,Na máquina CNC, o motor de parafuso é geralmente usado para conduzir o posicionamento e controle de localização.desempenha um papel vital na precisão do processamento e na qualidade completa do produto.
• Sistema de rastreamento solar: rastreamento automático da posição solar dos painéis solares para obter mais energia solar.
• Máquinas de embalagem: o motor passo-a-passo híbrido linear pode fornecer um controlo de posição de alta precisão, por isso é amplamente utilizado em máquinas de embalagem.Pode ser utilizado para controlar tarefas operacionais como posicionamento, a impressão em cilindro, e para melhorar a precisão da embalagem.

Seleção de motor de passo híbrido

Passo 1: A escolha da base do motor é determinar as especificações do motor de acordo com a carga.Quanto maior a carga, quanto maior a aceleração, maiores são os requisitos para o empuxo do motor e maior o tamanho da base do corpo do motor.

• Determinar a pulsação de carga necessária para a direção axial do motor e, inicialmente, determinar as especificações do corpo do motor requerido.
• Determinar se deve desconectar o bloqueio automático, em especial as condições de trabalho de aplicação de carga vertical exigidas.

Passo 2: A escolha do guia consiste em determinar a velocidade linear axial máxima

• Determinar o guia do parafuso em função da velocidade máxima do eixo do parafuso na aplicação específica.
• Quando a carga vertical é aplicada, é necessário usar o freio. O parafuso de rolos entra no motor para garantir que o freio também é necessário para garantir o auto-bloqueio à prova de força vertical.
• No tipo de selecção, o motor a passo deve não só considerar o binário de carga, mas também avaliar o binário acelerado no processo de aceleração.A adição dos dois pode obter precisos torque de carga final.

Se você precisar de motor passo linear híbrido personalizado, por favor, avise-nos, e nós avaliaremos e enviaremos os produtos mais adequados.

2Regras de denominação e especificações técnicas gerais dos motores híbridos passo a passo
Regras de nomeação do motor passo-a-passo linear,


Especificações gerais,


3. 20LHS0494/0244/0164 Tipo cativoHFicha de dados de desempenho do motor de passo linear híbrido

Nota: Disponível a personalização das especificações do motor.
Especificações de parafusos de condução disponíveis,



4. Dimensões mecânicas (em mm)

Desenhos mecânicos do tipo cativo de eixo duplo, conforme indicado abaixo,



Observação: acima de A,B, as informações de personalização disponíveis são as seguintes:

5Curvas de força e de pulso


6. Cablagens
