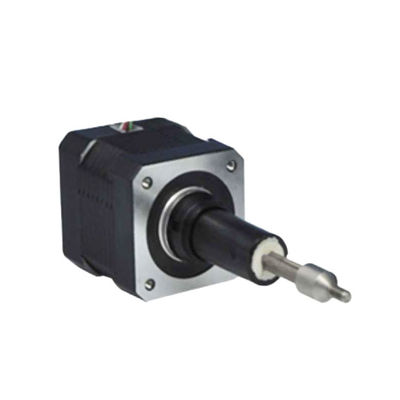

42LHS série quatro fios duplo eixo 320N força 2 fase Nema17 Captive híbrido linear Stepper motores lineares Acuadores

Nome da marca:	PRMCAS
Número do modelo:	42LHS Quatro fios de duplo eixo de série cativa
Quantidade mínima:	≥50PCS
Detalhes da embalagem:	1pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, ROHS, CCC

Tamanho do quadro:

Nema 17, 42 mm

Fase:

Fase 2

Ângulo de passo:

10,8°

PRECISÃO DO ÂNGULO:

00,09°

Corrente nominal:

0.55/1.3/2.6A

Limite de carga recomendado:

Cabos:

Destaques:

Baixo ruído, baixa vibração, baixo aquecimento, alta suavidade, alta fiabilidade

Personalização:

Apoio

Habilidade da fonte:

10000 pcs por mês

Destacar:

Motor de passo híbrido linear Nema17

Descrição do produto

1. Motor híbrido linear

O motor passo linear híbrido é um dispositivo de transmissão de precisão que converte o movimento de rotação do rotor do motor em um movimento linear.Ele usa a coordenação da haste de parafuso e do motor a passo para converter o movimento de rotação do motor a passo em um movimento linear do parafuso, conseguindo assim um controlo preciso do deslocamento.

Os motores passo-a-passo híbridos lineares caracterizam-se pelas vantagens de alta precisão, alta velocidade e alta rigidez.e a velocidade pode atingir vários metros ou até mais de dez metros por minutoAlém disso, a capacidade de carga é forte, a estrutura é simples, e conveniente e até livre de manutenção.

Ao selecionar um motor linear híbrido, é necessário escolher o tipo de parafuso e as especificações adequados para atender a diferentes cenários de aplicação e necessidades de carga, bem como as dimensões mecânicas,corrente do condutor, etc.

2Regras de denominação e especificações técnicas gerais dos motores híbridos passo a passo
Regras de nomeação do motor passo-a-passo linear,

42LHS série quatro fios duplo eixo 320N força 2 fase Nema17 Captive híbrido linear Stepper motores lineares Acuadores 0
Especificações gerais,

Ângulo de passo	10,8° (2a fase)
Precisão do ângulo de passo	± 0,09°
Tamanho	Nema 17, 42 mm
Grau de isolamento	500VDC, 20 MΩ Min. Classe B
Força dielétrica	500 VAC por 1 minuto
Aumento da temperatura	Menos de 80°C (corrente nominal)
Temperatura da superfície	Max.Permitido 100°C
Intervalo de umidade	20% a 90% RH
Grau IP	IP40
Certificados	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo cativoHFicha de dados de desempenho do motor de passo linear híbrido

Nome do modelo	Conexão	Voltagem nominal	Classificados Corrente	Resistência/fase	Indutividade /fase	Consumo de energia	Temperatura.	Peso	Isolamento Resistência
42LHS2604	Bipolar	2.33V	2.6A	0.9Ω	1.33mH	14W	75°C	352 g	20MΩ
42LHS1304		5V	1.3A	3.8Ω	60,6 mH
42LHS0554		12 V	0.55A	21.9Ω	45.1 mH

Nota: Disponível a personalização das especificações do motor.
Especificações de parafusos de condução disponíveis,

Código	Dimensões do fio do parafuso em mm
Código	Diâmetro	passo	chumbo
N	φ5.54	0.003048	0.6096
J	φ5.54	0.012192	2.4384
Q	φ5.54	0.024384	4.8768
R	φ5.54	0.048768	9.7536
P	φ6.35	0.0039688	0.79375
A	φ6.35	0.0079375	1.58750
B	φ6.35	0.0158750	3.17500
C	φ6.35	0.0317500	6.35

4. Dimensões mecânicas (em mm)

Desenhos mecânicos do tipo cativo de eixo duplo, conforme indicado abaixo,
42LHS série quatro fios duplo eixo 320N força 2 fase Nema17 Captive híbrido linear Stepper motores lineares Acuadores 1

Observação: acima de A,B, as informações de personalização disponíveis são as seguintes:

Código de distância	Distância (mm)	A (mm)	B (mm)
302	12.7	19.8	0.51
303	19.1	26.2	6.86
304	25.4	32.5	13.21
305	31.8	38.9	19.56
306	38.1	45.2	25.91
307	50.8	57.9	38.61

5Curvas de força e de pulso
42LHS série quatro fios duplo eixo 320N força 2 fase Nema17 Captive híbrido linear Stepper motores lineares Acuadores 2

6. Cablagens
