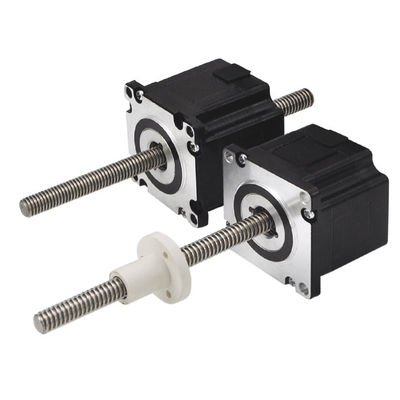

1000N Força 2 Fase Nema 23 6 Motor de passo de arame não cativo Acuadores Híbridos Lineares

Nome da marca:	PRMCAS
Número do modelo:	57LHS Seis fios sem tubulação e série de porcas externas
Quantidade mínima:	≥50PCS
Detalhes da embalagem:	1pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, ROHS, CCC

Tamanho do quadro:

Nema 23, 57mm

Fase:

Fase 2

Ângulo de passo:

10,8°

PRECISÃO DO ÂNGULO:

00,09°

Corrente nominal:

0.54/1.3/2.0A

Limite de carga recomendado:

1000N

Cabos:

Destaques:

Baixo ruído, baixa vibração, baixo aquecimento, alta suavidade, alta fiabilidade

Personalização:

Apoio

Habilidade da fonte:

10000 pcs por mês

Destacar:

Nema 23 6 Motor passo de arame não cativo

1000N Nema 23 6 Motor passo-a-passo

2 Fase 6 Motor passo-a-passo de arame não cativo

Descrição do produto

1Motor de passo linear híbrido

O motor passo linear híbrido, é um dos produtos de controlo de motor linear,que é girado pelo núcleo de ferro do rotor magnético através da interação com o campo eletromagnético de pulso gerado pelo estatorO motor de passo de parafuso transforma o movimento de rotação dentro do motor num movimento linear.

2Regras de denominação e especificações técnicas gerais dos motores híbridos passo a passo
Regras de nomeação do motor passo-a-passo linear,

1000N Força 2 Fase Nema 23 6 Motor de passo de arame não cativo Acuadores Híbridos Lineares 0
Especificações gerais,

Ângulo de passo	10,8° (2a fase)
Precisão do ângulo de passo	± 0,09°
Tamanho	Nema23, 57mm
Grau de isolamento	500VDC, 20 MΩ Min. Classe B
Força dielétrica	500 VAC por 1 minuto
Aumento da temperatura	Menos de 80°C (corrente nominal)
Temperatura da superfície	Max.Permitido 100°C
Intervalo de umidade	20% a 90% RH
Grau IP	IP40
Certificados	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo cativoHFicha de dados de desempenho do motor de passo linear híbrido

Nome do modelo	Conexão	Voltagem nominal	Classificados Corrente	Resistência/fase	Indutividade /fase	Consumo de energia	Temperatura.	Peso	Isolamento Resistência
57LHS2004	Bipolar	3.25V	2.0A	1.63Ω	3.5 mH	13W	75°C	511 g	20MΩ
57LHS1304		5V	1.3A	3.85Ω	10.5 mH
57LHS0544		12 V	0.54A	22.2Ω	47 mH
57LHS1306	Unipolar	5V	1.3A	3.85Ó	5.3mH
57LHS0546	Unipolar	12 V	0.54A	22.2Ó	230,6 mH

Nota: Disponível a personalização das especificações do motor.
Especificações de parafusos de condução disponíveis,

Código	Dimensões do fio do parafuso em mm
Código	Diâmetro	passo	chumbo
A	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4. Dimensões mecânicas (em mm)

Desenhos mecânicos do tipo de porca externa, conforme indicado abaixo,
1000N Força 2 Fase Nema 23 6 Motor de passo de arame não cativo Acuadores Híbridos Lineares 1

Desenhos mecânicos de tipo não capacativos, conforme indicado abaixo,

5Curvas de força e de pulso

6. Cablagens

7- Fatores a considerar para a selecção do modelo

Carga do sistema

A carga do sistema inclui carga estática e carga dinâmica, e muitas vezes o tamanho da carga determina o tamanho básico do motor.

Carga estática: força de tração máxima que pode suportar no estado estático do parafuso.

Carga dinâmica: o parafuso está em movimento para suportar o máximo de empuxo.

Velocidade do motor

A velocidade de funcionamento do motor linear está intimamente relacionada com o guia do parafuso, e uma rotação de parafuso é girado.e um parafuso maior deve ser selecionado em alta velocidade.

A precisão necessária para a aplicação

Precisão do parafuso: Geralmente, a precisão do parafuso é medida por precisão linear, ou seja, o erro do itinerário real e do itinerário teórico após a rotação da rotação do fio.

Precisão de posicionamento repetido: a precisão de posicionamento repetido é a definição de precisão do sistema que pode repetir a posição especificada, que é um indicador importante para o sistema.

O comando do parafuso: O movimento relativo axial dos dois na parafusa e noca da abertura traseira e noca.A compensação ou correcção do espaço livre traseiro pode ser obtida através da lacuna na lacunaQuando o posicionamento de duas vias é necessário, o espaço traseiro precisa ser notado.

Outros fatores

O projecto da estrutura mecânica da instalação, o itinerário efectivo do parafuso, a ligação do motor com o objeto de movimento, etc.
