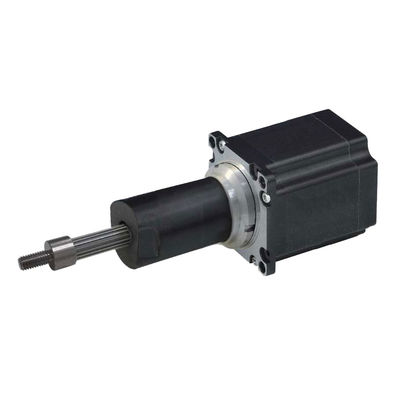

Série 57LHS Dupla Empilhadeira Quatro fios 990N Força 2 Fase Nema23 Captive híbrido linear Stepper Motors Linear Acuadores

Nome da marca:	PRMCAS
Número do modelo:	57LHS Série Captiva de Quatro Fios de Dupla Empilha
Quantidade mínima:	≥50PCS
Detalhes da embalagem:	1pcs por embalagem
Condições de pagamento:	T/T baseado na conta da empresa

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, ROHS, CCC

Tamanho do quadro:

Nema 23, 57mm

Fase:

Fase 2

Ângulo de passo:

10,8°

PRECISÃO DO ÂNGULO:

00,09°

Corrente nominal:

0.9/2.16/3.32A

Limite de carga recomendado:

Cabos:

Destaques:

Baixo ruído, baixa vibração, baixo aquecimento, alta suavidade, alta fiabilidade

Personalização:

Apoio

Habilidade da fonte:

10000 pcs por mês

Destacar:

Motores passo-passo híbridos lineares de 2 fases

Descrição do produto

1. Visão geral dos produtos

2Regras de denominação e especificações técnicas gerais dos motores híbridos passo a passo
Regras de nomeação do motor passo-a-passo linear,

Série 57LHS Dupla Empilhadeira Quatro fios 990N Força 2 Fase Nema23 Captive híbrido linear Stepper Motors Linear Acuadores 0
Especificações gerais,

Ângulo de passo	10,8° (2a fase)
Precisão do ângulo de passo	± 0,09°
Tamanho	Nema23, 57mm
Grau de isolamento	500VDC, 20 MΩ Min. Classe B
Força dielétrica	500 VAC por 1 minuto
Aumento da temperatura	Menos de 80°C (corrente nominal)
Temperatura da superfície	Max.Permitido 100°C
Intervalo de umidade	20% a 90% RH
Grau IP	IP40
Certificados	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Tipo cativoHFicha de dados de desempenho do motor de passo linear híbrido

Nome do modelo	Conexão	Voltagem nominal	Classificados Corrente	Resistência/fase	Indutividade /fase	Consumo de energia	Temperatura.	Peso	Isolamento Resistência
57LHS3324	Bipolar	3.25V	3.32A	0.98Ω	1.33mH	14W	75°C	352 g	20MΩ
57LHS2164		5V	2.16A	2.31Ω	60,6 mH
57LHS0904		12 V	0.9A	13.33Ω	45.1 mH

Nota: Disponível a personalização das especificações do motor.
Especificações de parafusos de condução disponíveis,

Código	Dimensões do fio do parafuso em mm
Código	Diâmetro	passo	chumbo
A	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4. Dimensões mecânicas (em mm)

Desenhos mecânicos do tipo cativo, conforme indicado abaixo.
Série 57LHS Dupla Empilhadeira Quatro fios 990N Força 2 Fase Nema23 Captive híbrido linear Stepper Motors Linear Acuadores 1

Observação: acima de A,B, as informações de personalização disponíveis são as seguintes:

Código de distância	Distância (mm)	A (mm)	B (mm)
302	12.7	20.47	1.68
303	19.1	26.82	8.03
304	25.4	33.17	14.38
305	31.8	39.52	20.73
306	38.1	45.87	27.08
307	50.8	58.57	39.78

5Curvas de força e de pulso
Série 57LHS Dupla Empilhadeira Quatro fios 990N Força 2 Fase Nema23 Captive híbrido linear Stepper Motors Linear Acuadores 2

6. Cablagens
