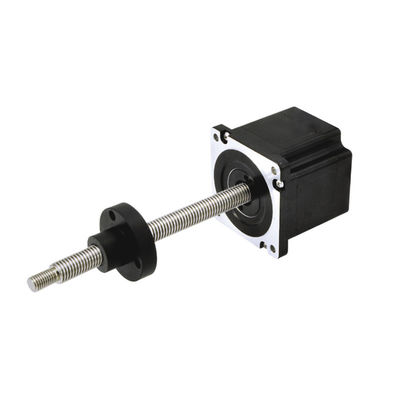

1Motor de passo linear híbrido

O motor passo linear híbrido é composto por motores de condução, engrenagens de desaceleração, parafusos, porcas, guias, hastes de empurrão, escorregadores, mola, conchas e turbina, micro-interruptor de controle, etc.
O motor passo linear híbrido é um novo produto de controle de movimento executivo de movimento linear, convertendo o movimento de rotação redonda em movimento linear.

Geralmente, a velocidade padrão do parafuso elétrico é de 100,150, 200, 250, 300, 350, 400 mm, enquanto os requisitos especiais de curso podem ser suportados por personalização flexível.Os motores passo-a-passo lineares híbridos podem ser projetados com diferentes condutores de parafuso de tração de acordo com diferentes cargas de aplicação.

O impulso máximo dos motores passo-a-passo lineares híbridos pode atingir até 20kN, a velocidade sem carga normalmente é de 4 ~ 45mm / velocidade linear especial também pode ser personalizada.
A utilização de um motor passo-passo linear híbrido como agente de execução pode não só reduzir o dispositivo de fonte de gás/líquido e os equipamentos auxiliares necessários para utilizar a pressão pneumática e hidráulica,Mas também reduzir o peso da agência de execução.

Os motores híbridos a passo lineares são:amplamente utilizado em aplicações de automação, tais como máquinas de produção electrónica, produção de semicondutores, equipamentos médicos, plataformas de ensaio, automação de fábricas, etc.

O Principais vantagens dos nossos motores híbridos lineares passo-a-passo são como abaixo,

• Alta precisão de movimento linear e 100% parada sem vibração.
• Alta capacidade de carga e resposta rápida.
• Alta suavidade e baixo ruído.
• Ampla aplicação, fiabilidade aprovada e longa vida útil.
• Fácil de usar e flexibilidade de personalização, serviços pós-venda.

2Regras de denominação e especificações técnicas gerais dos motores híbridos passo a passo
Regras de nomeação do motor passo-a-passo linear,


Especificações gerais,


3. HFicha de dados de desempenho do motor de passo linear híbrido

Nota: Disponível a personalização das especificações do motor.

4. Dimensões mecânicas (em mm)

5.Cablagens


6Guia de selecção do modelo

Ao selecionar motores híbridos lineares, é necessário ter em conta os seguintes factores.

Seleção do tamanho elétrico (necessidade de força):

O tamanho e o empuxo máximo do motor e o valor limite superior da carga.

Após selecionar o motor e o tamanho adequados de acordo com o empuxo, o guia apropriado deve também considerar a velocidade e a aceleração.A velocidade do motor passo linear híbrido é inversamente proporcional ao impulso, ou seja, o aumento da velocidade de funcionamento do motor reduzirá o empuxo do motor de parafuso em conformidade.Por favor, consulte outra referência.

Embora estas duas etapas forneçam uma base para a escolha do motor de parafuso, outras variáveis também devem considerar o ciclo de trabalho, a vida útil do sistema, os fatores ambientais, a precisão de posicionamento repetido,espaços nas costas aceitáveis, requisitos de aceleração/desaceleração, condições de condução, níveis, níveis ou instalação vertical.

Uma vez que muitas variáveis afetam a selecção de motores de parafuso, recomenda-se vivamente que os utilizadores realizem testes reais antes da finalização dos modelos para a sua aplicação.
