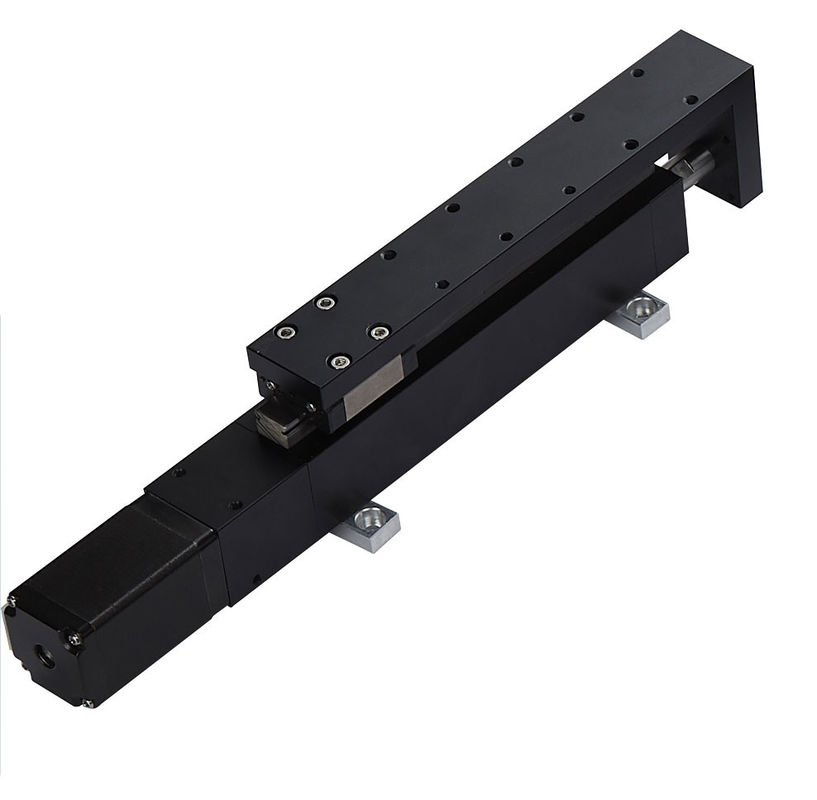

G20Z-080L/LS-2STT 20*20/35*204mm cilindro elétrico com distância efetiva de viagem 80mm Trapézio parafuso

1. Visão geral dos produtos

O cilindro elétrico é um produto que utiliza um motor e um controlador para produzir um determinado impulso por movimento linear.O cilindro elétrico é uma rotação de um motor para conduzir o parafuso e a rotação é transformada em um movimento reto, que podem ser utilizados em aplicações de controlo de movimento de automação de precisão, tais como empurrar e puxar, fechar e abrir, e elevação e aterragem, etc.
A estrutura e o princípio de funcionamento do cilindro elétrico são: O cilindro elétrico é um produto modular composto pelo motor e pelo projeto integrado do parafuso.O movimento de rotação do motor é convertido em um movimento linear para realizar um controle preciso da velocidade, controlo preciso da posição e controlo preciso do empuxo.
Os cilindros elétricos podem funcionar em ambientes adversos e o nível de proteção pode chegar a IP66 e acima.Indústria electrónica, indústria automóvel, etc.
Em comparação com o cilindro de ar tradicional, o cilindro elétrico tem as vantagens do controlo preciso da posição, controlo preciso da velocidade e controlo preciso do empuxo.o cilindro elétrico tem vantagens de baixo ruído, baixa vibração, alta velocidade, poupança de energia, e pode ser adicionado arbitrariamente qualquer ponto de posicionamento dentro da faixa de movimento.

OSeleção do cilindro elétricodeve ter em conta os seguintes factores:

1) Percurso efetivo, unidade mm. O percurso efetivo representa a distância efetiva de circulação do cilindro elétrico.O cilindro elétrico de baixa velocidade (menos de 100 mm/s) pode aumentar o número de itinerários em cerca de 20 mm com base no itinerário eficaz para evitar colisões no finalNo caso de altas velocidades, o equilíbrio é necessário para facilitar a depuração e evitar colisões nas posições limite dianteira e traseira.

2) Velocidade nominal, unidade mm/s. É utilizada para determinar a velocidade nominal quando o cilindro elétrico está totalmente carregado.Determinar a velocidade adequada de acordo com as necessidades reais para evitar desperdícios e melhorar os custos.

3) A contribuição nominal, unidade N ou kgf. O empuxo do cilindro eléctrico é consistente com a força de tração e o tamanho de todas as posições em todo o itinerário é o mesmo.Por favor, escolha de acordo com as necessidades reais e deixar uma certa quantidade de margem de desempenho.

4) Precisão de posicionamento, unidade mm. Geralmente refere-se à precisão de posicionamento repetida, e a precisão adequada é boa para reduzir custos.

5) Tensão de energia, unidade V. Fornecemos uma variedade de opções de tensão, incluindo DC e comunicação.

Aplicações das garrafas elétricas Kaifull:

O campo da aeroespacial.Os cilindros elétricos são utilizados em aeronaves simuladas, assentos dinâmicos e outros equipamentos.

Indústria militar.Os cilindros elétricos são usados para simular aeronaves, simulação, etc.

A indústria automobilística.Os cilindros elétricos são utilizados para montagem, alimentação, desmontagem e outras operações, especialmente na máquina de instalação e nos instrumentos de ensaio.

Indústria industrial.Os cilindros elétricos são aplicados em máquinas de alimentos, máquinas de cerâmica, máquinas de soldagem e plataformas de elevação.

A indústria do entretenimento.Os cilindros elétricos são utilizados para braços e articulações robóticas, assentos dinâmicos, etc.

Indústria de equipamentos médicos.Os equipamentos médicos modernos utilizam um grande número de instrumentos de precisão e braços robóticos, e os cilindros elétricos são utilizados em robôs médicos, equipamentos de reabilitação, robôs cirúrgicos,produção de drogas e outros campos.

Nova indústria energética.Os cilindros elétricos são utilizados em sistemas de rastreamento solar, sistemas de geração de energia eólica, etc.O cilindro elétrico é usado para conduzir a rotação dos painéis solares e percebe o rastreamento do solarNo sistema de geração de energia eólica, o cilindro elétrico é usado para conjuntos de geradores de energia eólica.

Além disso, noindústria de automação, os cilindros elétricos são utilizados na automação de máquinas-ferramenta, na fabricação de semicondutores e nas linhas de produção de equipamentos de rede.O cilindro elétrico é utilizado para controlar o movimento de robôs nos campos da fabricação de automóveisNa indústria de embalagens, o cilindro elétrico controla o levantamento, a promoção, o alongamento e a captura da máquina de embalagem.

2Regras de nomeação

Nomeando significados deG20Z-080L-2STT e G20Z-080LS-2STT são os seguintes:

3Especificações principais

Nota: A força de retenção será perdida no estado sem energia, portanto, a carga vertical e a força externa não podem ser mantidas.Selecionar o produto com travão eletromagnético quando o accionamento vertical for utilizado.

4Desenhos mecânicos

Desenhos mecânicos do G20Z-080L-2STT, conforme abaixo,

Desenhos mecânicos do G20Z-080LS-2STT, conforme abaixo,
