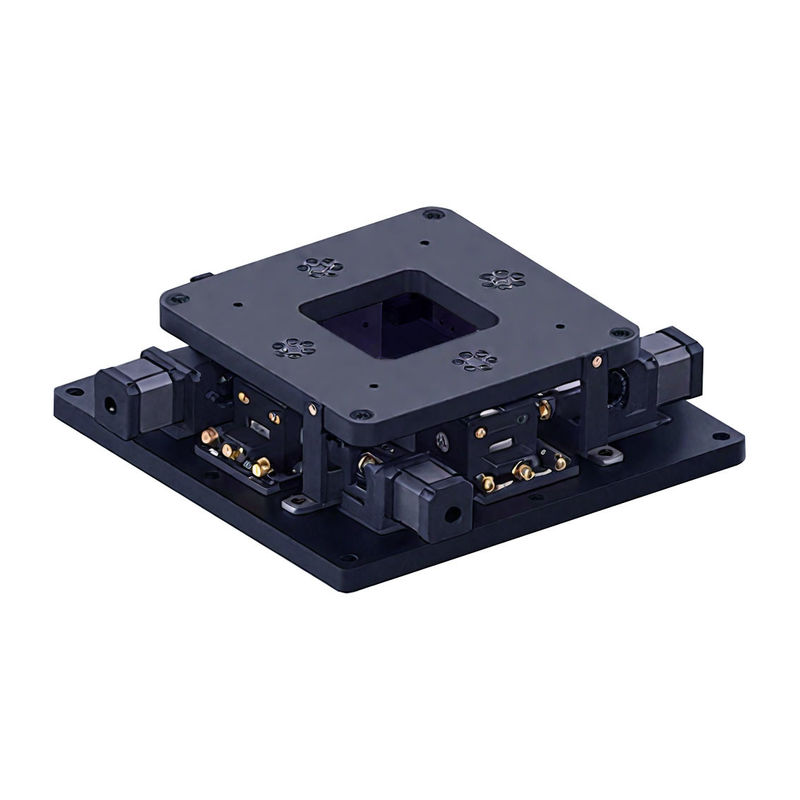

YK-XXY250 XXY UVW XYR Planta de alinhamento de alta precisão para controle automático de movimento

1. Visão geral dos produtos

A plataforma XXY é composta por dois conjuntos de módulos de controle de movimento na direção X, um conjunto de módulos de controle de movimento na direção do eixo Y e um módulo de controle de movimento do eixo livre.Ele pode gerar diferentes ângulos de rotação θ enquanto se move em qualquer direção XXY, e a sua precisão é muito alta.

A plataforma de posicionamento XXY, originária da Alemanha, adota um quadro (Frame) com um grande interruptor magnético de pressão de agulha,para que o vidro fixo na parte superior possa ser combinado com o quadro inferior.

Após a sua chegada ao Japão, foi renomeado para a plataforma de posicionamento UVW elétrica de três eixos.combinado com a estrutura de posicionamento da forma XY comum, e transformou o interruptor magnético original num módulo de controlo de movimento de 3 ou 4 eixos composto por um rai guiado ou transversal guiado por motores.

Como peça de execução mecânica num sistema de posicionamento de alta precisão, é amplamente utilizada em aplicações de automação industrial, que exigem uma precisão extremamente elevada, tais como semicondutores,Equipamento de ensaio, máquinas de produção de produtos LCD e ópticos (fibra óptica, lente óptica, etc.), máquinas de exposição, máquinas de colagem, máquinas de impressão de máscaras, posicionamento WAFER, instalação de peças,Máquina de perfuração de PCB, inspecção de equipamento de iluminação LCD, máquina de corte, máquinas de filmagem de adesivos (LCD/FPC), máquinas de impressão online, etc.

Funções do sistema de plataforma de posicionamento XXY,

• A precisão do alinhamento é bastante alta, e a velocidade de resposta também é rápida.
• Podem ser identificados vários objetivos, incluindo marcas cruzadas, marcas centrais, interseções de linhas retas, modelos e gotas de água, etc.
• Instalação flexível: tanto a plataforma como a câmara podem ser instaladas para baixo ou para cima, e o braço Y do robô/módulo ortogonal move a câmara.
• Uma variedade de métodos de comunicação: Suporte à comunicação serial e à comunicação TCP/IP, suporte ao protocolo MODBUS padrão e outros métodos de comunicação podem ser personalizados.

2Produtos destacados

Alta precisão

Usando trilhos de orientação em linha reta de alta precisão, blocos de deslizamento, patins e outros componentes para a plataforma,Pode atingir posicionamento e transição de alta precisão para satisfazer várias necessidades de alto nível de precisão. De ± 1 a ± 10 μm, a precisão de ajuste de posição garante um excelente desempenho das aplicações dos clientes

Rápido e estável

Os motores de alta precisão, como os servomotores, são geralmente utilizados na plataforma, o que pode obter um controle de movimento rápido e estável e melhorar a eficiência da produção.

Controle de automação

O sistema de controle da plataforma de posicionamento geralmente usa tecnologia de controle digital, que pode realizar automação e controle e gerenciamento inteligentes, reduzir a intensidade de operação artificial,e melhorar a eficiência da produção e a qualidade dos produtos.

Forte aplicabilidade

A plataforma pode ser personalizada e atualizada de acordo com diferentes cenários de aplicação e necessidades de processo para se adaptar à operação da contraparte de diferentes tipos de peças de trabalho.

Alta confiabilidade

Os componentes e materiais de alta qualidade são adotados para a plataforma. Após testes e inspecções rigorosos, tem alta confiabilidade e estabilidade e pode garantir uma operação estável a longo prazo.

Até 80000 horas de vida útil média mostram uma grande fiabilidade das plataformas em aplicações de automação

Fácil de usar

Interface de aplicação simples permite que as plataformas funcionem facilmente e se integrem rapidamente nas aplicações dos clientes

Garantia longa

A garantia de até 3 anos permite ao cliente não se preocupar com os serviços.

Personalização flexível

Alta qualidade e adaptação rápida e flexível com base nas necessidades do cliente

2Regras de nomeação

3Principais especificações de desempenho

3. Dimensões mecânicas (mm)
