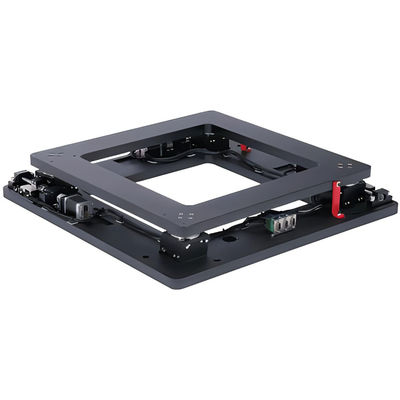

YK-XXY450 XXY UVW XYR Planta de alinhamento de alta precisão para controle automático de movimento

1. Visão geral dos produtos

A plataforma de posicionamento pode ser dividida em quatro tipos: plataforma de posicionamento XYθ, plataforma de posicionamento UVW, plataforma de posicionamento XXY e plataforma de posicionamento XXYY.

É composto por unidades de controlo e unidades de ajuste fino que controlam o movimento na direcção X e Y, respectivamente,para atingir o objetivo de ajustar a localização e o ângulo da peça de trabalho na plataforma de trabalhoA plataforma de posicionamento é utilizada principalmente em aplicações de automação de alta velocidade e requisitos de alta precisão, como corte de wafer, detecção de embalagens, máquina de exposição de fabricação de PCB, etc..

Classificação específica:

Plataforma de posicionamento XYθ

É feito de uma direção X e uma direção Y unidades de controle de movimento, e um mecanismo rotativo na parte superior.Pode conseguir o posicionamento e controle de ângulo da peça de trabalho no plano XY enquanto ângulo do objeto é adequado tambémA sua precisão é superior à das plataformas de posicionamento ordinárias.

Plataforma de posicionamento UVW:

Plataforma de posicionamento UVW: constituída por dois conjuntos de módulos de controlo de movimento na direcção X e um conjunto de módulos de controlo de movimento na direcção Y, mais um eixo de controlo de rotação na parte superior.A plataforma de posicionamento UVW pode fazer rotação com base em qualquer ponto no plano de trabalho, enquanto se movem horizontalmente em qualquer direcção da plataforma.A plataforma de posicionamento UVW tem as vantagens de maior precisão e maior rigidez estrutural em comparação com a estrutura de três eixos XYθ. Muito adequado para cenários de aplicação sensíveis ao espaço de instalação.

Plataforma de posicionamento XXY:

Plataforma XXY: É composta por dois conjuntos de módulos de controlo de movimento na direção X, um conjunto de módulos de controlo de movimento na direção do eixo Y e um módulo de controlo de movimento do eixo livre.Ele pode gerar diferentes ângulos de rotação θ enquanto se move em qualquer direção XXY, e a sua precisão é muito alta.

Plataforma de posicionamento XXYY:

Plataforma de acoplamento XXYY: Consiste em dois conjuntos de módulos de controle de movimento do eixo X e dois conjuntos de módulos de controle de movimento do eixo Y. É a plataforma de posicionamento mais complicada com a maior precisão,velocidade e rigidez.

Como peça de execução mecânica num sistema de posicionamento de alta precisão, é amplamente utilizada em aplicações de automação industrial, que exigem uma precisão extremamente elevada, tais como semicondutores,Equipamento de ensaio, máquinas de produção de produtos LCD e ópticos (fibra óptica, lente óptica, etc.), máquinas de exposição, máquinas de colagem, máquinas de impressão de máscaras, posicionamento WAFER, instalação de peças,Máquina de perfuração de PCB, inspecção de características de iluminação LCD, máquina de corte, máquinas de filmagem de adesivos (LCD/FPC), máquinas de impressão online, etc. Estas aplicações são as aplicações de plataforma de posicionamento de precisão mais comuns,e mais e mais aplicações inovadoras serão concebidas com o desenvolvimento da indústria de automação.

2Produtos destacados

Alta precisão

De ±1 a ±10μm, a precisão de ajuste de posição garante um excelente desempenho das aplicações dos clientes

Alta confiabilidade

Até 80000 horas de vida útil média mostram uma grande fiabilidade das plataformas em aplicações de automação

Fácil de usar

Interface de aplicação simples permite que as plataformas funcionem facilmente e se integrem rapidamente nas aplicações dos clientes

Garantia longa

A garantia de até 3 anos permite ao cliente não se preocupar com os serviços.

Personalização flexível

Alta qualidade e adaptação rápida e flexível com base nas necessidades do cliente

2Regras de nomeação

3Principais especificações de desempenho

3. Dimensões mecânicas (mm)
